ARIS2205工业人机界面控制终端结构

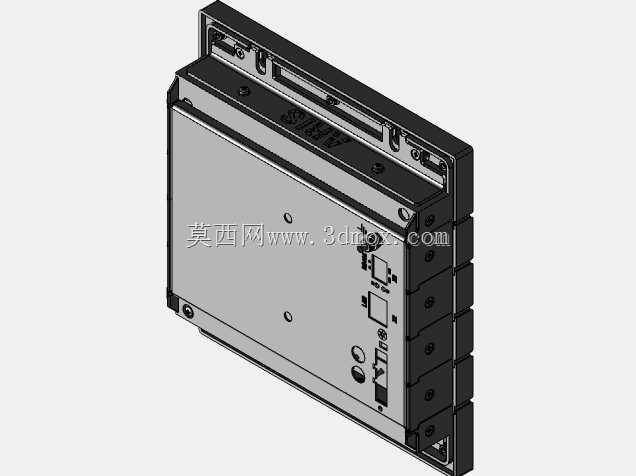

　　在工业自动化产线、过程控制机柜、成套设备配套的场景里，嵌入式安装的人机交互终端是操作人员和底层控制回路打通信息链路的核心节点，这款ARIS2205外部人机界面，就是针对220V市电直供场景开发的壁挂/嵌装式交互终端，在做三维结构建模的时候，首先要对齐的是现场安装的实际边界条件。从结构形态来看，这款终端采用全金属封闭壳体，背部为一体化冲压成型的镀锌钢板后盖，表面做哑光喷塑处理，既可以屏蔽工业现场的电磁干扰，也能在多尘、有轻微凝露的车间环境里提供足够的防护能力，后盖预留的多组固定螺柱，是用来固定内部核心板、电源模块、通讯接口板的安装位，每一处螺柱的高度都经过公差核算，保证PCB装配后不会和壳体产生硬接触，同时预留足够的散热间隙，避免长时间运行时热量堆积影响元器件寿命。

　　从安装适配的角度，这款终端采用面板嵌入式安装逻辑，前面板的边框突出于壳体主体，安装时只需要在机柜面板开出对应尺寸的方孔，将终端从正面推入开孔，再用侧面的卡扣件从机柜内侧锁紧即可，不需要额外的固定支架，这种安装方式在成套电控柜的装配场景里效率很高，也能保证前面板和机柜表面的平整度，不会出现突出或者凹陷的装配误差。壳体侧面的多组拼接式卡槽，是用来扩展通讯模块或者IO端子板的结构，不同的应用场景下可以选配不同的通讯子卡，不需要改动主体壳体结构，这种模块化的设计思路，能大幅降低不同配置机型的开模成本，也方便后期现场维护时的模块更换。

　　背部的接口区域做了分层布局，强电供电接口和弱电通讯接口之间预留了足够的安全间距，符合低压电气设备的安规要求，220V供电端子带防误触护罩，避免现场接线时误碰带电部位，通讯接口包含常用的工业总线接口，位置靠近壳体下边缘，方便现场布线时的线缆弯折固定，不会因为线缆弯折半径过大顶到机柜内部的其他元器件。前面板的密封结构做了一圈嵌入式防水胶条，装配后胶条被压紧在机柜面板和终端边框之间，可以达到工业现场常用的IP65前端防护等级，哪怕是在有少量液体飞溅的加工工位，也不会有液体渗入设备内部造成短路。

　　在建模过程中，需要重点还原的结构细节包括壳体的折弯圆角、卡扣的锁紧行程、接口的开孔位置公差、螺柱的同轴度要求，这些细节直接决定了模型导出后用于生产装配时的可用性，比如后盖和前框配合的止口尺寸，要是建模时公差留的不合理，实际装配时就会出现壳体扣合不严或者装配困难的问题；还有安装卡扣的滑动行程，必须保证在3-5mm的可调范围内，适配不同厚度的机柜面板，从1.5mm的冷轧钢板到3mm的绝缘面板都能可靠锁紧。另外壳体表面的散热筋结构，是沿着内部发热元件的排布方向设计的，建模时要保证散热筋的厚度均匀，避免注塑或者钣金加工时出现变形，同时散热筋的高度不能超过安装边界，不然推入机柜开孔时会被卡住。

　　从实际使用的场景来看，这款人机界面主要用在小型成套设备的本地操作端，比如小型水处理设备、包装机械单机、暖通空调控制机柜这类不需要大尺寸触摸屏的场景，220V直供的设计不需要额外配置开关电源，能减少柜内的元器件占用空间，降低成套设备的整体成本。全金属壳体的抗振性能也更好，在有设备振动的生产车间里，不会因为长期振动出现内部接插件松动的问题，相比塑料壳体的同类产品，结构可靠性要高一个等级。建模时还要考虑到后期维护的便利性，后盖的固定螺丝采用统一规格，拆卸时不需要准备多种型号的工具，接口位置的预留空间足够插拔线缆，不需要把整个终端从机柜上拆下来就能完成接线操作，这些人性化的结构设计，都是在实际工程应用里经过多轮迭代优化出来的，不是凭空做外观造型就能考虑到的细节。
