这套结构对应小型9g级舵机的外置输出摇臂,是桌面级小型运动机构里最常接触的传动末端零件,日常做小型仿生机器人、航模舵面控制、教学机械臂关节、小型云台俯仰调节、智能门锁小行程推拉机构时,都会用到这类配套舵臂。很多刚接触小型舵机的设计者容易忽略摇臂的安装边界,实际选型和结构校核时,摇臂的孔位间距、中心安装孔配合公差、臂身厚度,直接决定舵机输出扭矩的传递效率和末端重复定位精度。

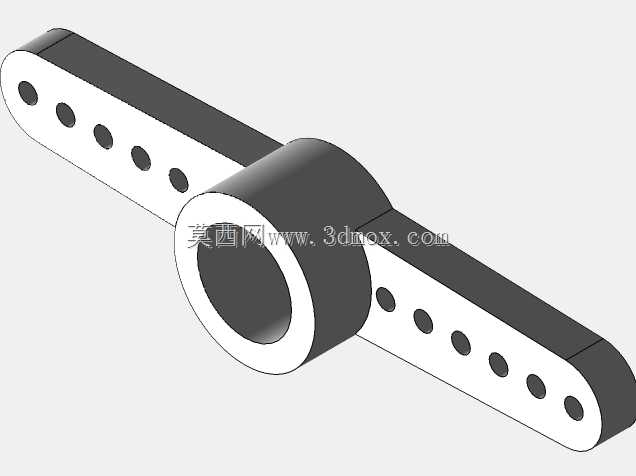

从结构形态来看,这款摇臂采用中心同轴套环搭配双侧对称长臂的布局,区别于常规单侧单臂舵盘,双侧延伸的臂身可以同时在两端挂载连杆,适合差速式小型足式机器人的腿部关节传动,也可以用在小型风门的双向拨动场景,单侧受力时另一侧臂身还能起到配重平衡作用,减少舵机输出轴受到的径向偏载。中心套环的内孔直接和舵机的花键输出轴配合,套环的轴向高度完全贴合舵机上端面的安装凸台,装配时套环底面贴紧舵机壳体端面,不会出现摇臂下压蹭到壳体、或者轴向窜动间隙过大的问题。
臂身上沿长度方向均匀排布了多个圆形连接孔,这些孔位是给连杆钢丝、塑料球头扣、小轴销预留的安装位,不同孔位对应不同的力臂长度:把连杆装在离中心最远的孔位时,末端输出直线行程最大,但舵机承受的负载扭矩会同比放大;装在靠近中心的孔位时,输出力更大、行程更短,设计时可以根据执行端需要的摆动角度、推拉力需求灵活选择连接点位,不用额外重新加工不同长度的摇臂。臂身采用黑白分层的等厚截面,整体厚度控制在1.5到2毫米区间,这个厚度既可以保证9g舵机满扭矩输出时臂身不会发生弯折形变,又不会额外增加转动部分的惯量,避免舵机启停过程中因为摇臂自重过大出现过冲、抖动的问题。
实际装配的边界尺寸上,中心套环的外径和常用MG90S、SG90两款微型舵机的上端凸台完全适配,套环侧壁预留了锁紧螺丝的穿入空间,舵机自带的M2紧固螺丝可以从摇臂侧方或者顶部压入输出轴的锁紧平面,锁死之后摇臂和输出轴不会出现相对打滑。双侧臂身的总展开长度控制在四十毫米以内,整体回转半径很小,在多关节密集排布的小型多足机器人腿部,相邻两个舵机的摇臂摆动时不会发生空间干涉,不用在关节支架上额外开出避让槽。
设计这类摇臂的时候,首先要优先保证中心孔和舵机花键的配合精度,间隙过大会导致反向传动间隙陡增,小角度动作时末端出现明显空程;间隙过小则装配时很难把摇臂压到舵机轴底,强行敲入还容易掰歪塑料舵机的输出轴。其次臂身上的连接孔孔位同轴度要控制在0.1毫米以内,双侧臂的孔位如果相对中心不对称,双向输出动作时两侧连杆的行程会出现偏差,用在双足机器人踝关节上就会出现两侧脚步态不同步的问题。臂身的外缘做了等宽的平直切边,没有多余的凸起造型,一方面是注塑加工时板材进料均匀,零件冷却后不会出现翘曲,另一方面在狭小的设备舱内部走线时,摇臂摆动过程中不会刮蹭旁边的导线和薄壳结构。
这类零件的实际使用场景里,很多教学机器人项目会直接用这类双出臂替代原厂标配的单侧短摇臂,不需要额外定制转接件,就能快速搭建四连杆、曲柄滑块这类小型传动机构,在微型自动化演示装置、航模副翼联动、小型摄像头云台的随动结构里,这类标准化舵臂的互换性很强,替换维护时不需要修改周边支架的安装尺寸。
