多接口法兰式压力分流集流部件结构

　　这类带双侧法兰、多侧置接口的压力收集部件，常应用在流体输送系统的压力分配、介质汇流环节，在液压动力单元、工艺流体管路、气动控制回路中都能见到这类结构的身影。从实际使用场景来看，它的核心作用是将主通路的高压介质，按照支路需求均匀分配到多个下游支路，或是将多个支路的介质汇流到主通路统一输送，同时保证各接口位置的压力损失控制在设计允许范围内，避免出现偏流、局部压损过大的问题。

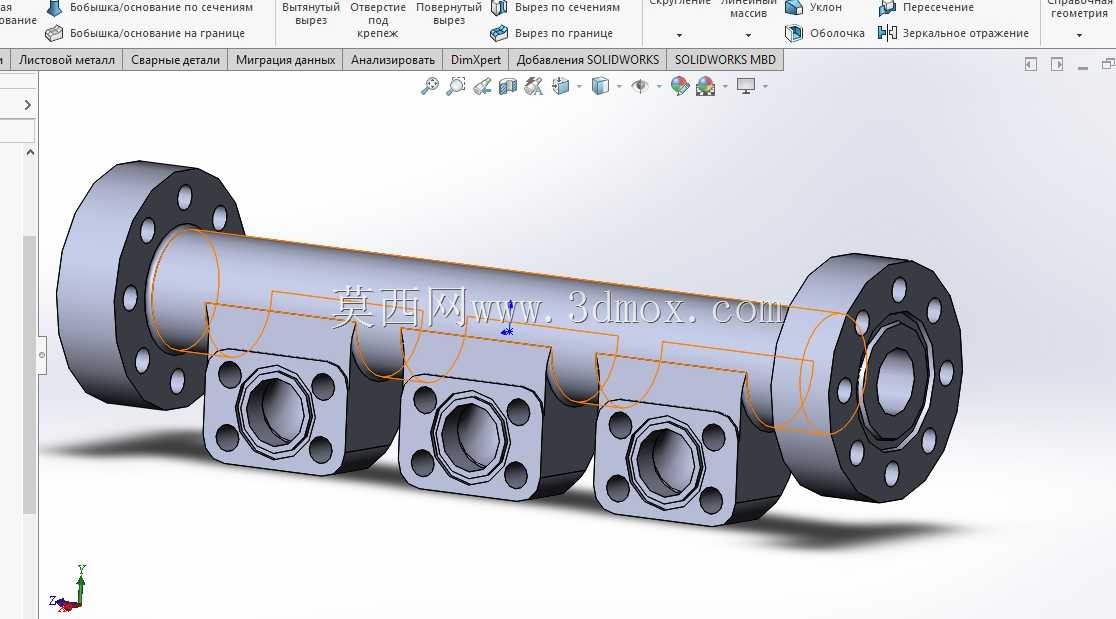

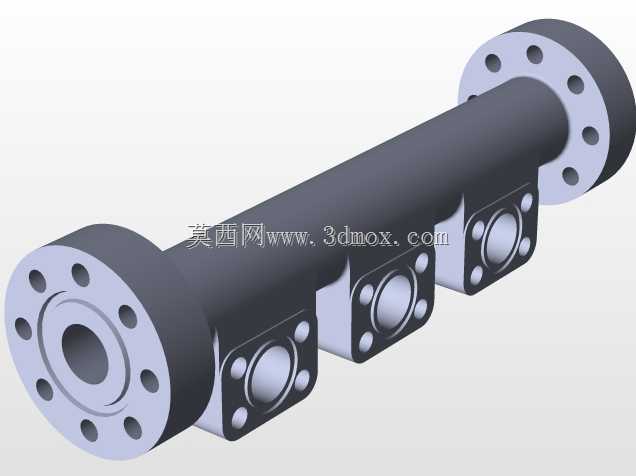

　　从结构设计思路上看，主体采用长直圆管作为主流通腔，主腔两端采用带螺栓孔的法兰连接结构，法兰端面的密封槽可适配O型圈或金属缠绕垫片，满足不同压力等级的密封要求，法兰上的螺栓孔采用圆周均布设计，安装时可根据管路走向调整周向安装角度，适配现场复杂的管路排布需求。主腔侧面的三个支路接口同样采用方形法兰连接形式，每个支路接口的通径经过匹配计算，保证各支路的流量分配偏差控制在工程允许范围内，接口端面的密封结构与主法兰保持一致，降低现场密封件的备货种类，减少运维成本。

　　在安装边界层面，设计时需要重点控制主体的总长尺寸，两端法兰的外径要匹配对应通径的管路法兰标准，侧置接口的中心距要预留足够的扳手操作空间，避免安装螺栓时出现工具干涉，同时要核算主体壁厚，根据额定工作压力选取合适的管体壁厚，保证在最高工作压力下的结构强度，避免出现鼓胀、开裂的风险。主腔内部的流道做了圆角过渡处理，在支路与主腔的交汇位置没有直角锐边，既可以减少介质流动时的湍流损失，也能避免长期冲蚀导致的壁厚减薄问题，延长部件的使用寿命。

　　从功能特性来看，这种一体化的集流结构相比采用多个三通、四通管件拼接的管路，减少了大量的连接密封点，大幅降低了管路泄漏的概率，同时整体结构的刚性更好，在高压脉冲工况下的抗振动性能更优，不容易出现管路接头松动的问题。设计过程中需要对各接口的位置度做严格公差约束，保证安装时能够和上下游管路、阀件精准对接，避免出现强制装配导致的密封件偏压、结构内应力过大的问题。另外，主体的材质选择需要根据输送介质的特性确定，输送普通液压油可采用碳钢材质做表面防锈处理，输送腐蚀性介质则需要选用不锈钢或做相应的防腐衬层，匹配不同工况的使用需求。

　　在实际选型应用中，需要根据系统的额定工作压力、总流量、支路数量来确定主腔的通径和各支路的通径，同时要核算安装空间的尺寸，确认两端法兰和侧置接口的安装方向是否适配现场布局，避免出现安装后与周边设备干涉的问题。这类集成式的压力集流部件，在紧凑型液压站、小型工艺流体分配单元中应用优势尤为明显，能够大幅简化管路设计，减少装配工作量，同时提升整个管路系统的可靠性，降低后期运维的泄漏排查成本。建模过程中需要重点还原法兰螺栓孔的位置度、密封槽的尺寸精度、各接口的相对位置关系，保证模型能够直接用于装配干涉检查、管路布局模拟，为后续的生产加工、现场安装提供准确的三维参考。
