索尼MDR-7506耳机左罩杯结构设计

　　在音频设备的结构开发流程中，头戴式监听耳机的耳罩杯体是直接关联佩戴舒适度、声学密闭性与内部元件容纳能力的核心结构件，本次针对索尼MDR-7506型号的左罩杯开展结构建模工作，核心出发点是为耳机改装、配件复刻、结构优化提供精准的三维基准。从实际应用场景来看，该左罩杯作为专业监听耳机的外侧承载结构，一方面需要为耳垫提供稳定的安装支撑，保证佩戴时耳周的压力分布均匀，适配长时间音频监听、录音棚作业的使用需求，另一方面需要为内部的驱动单元、调音棉、走线结构提供足够的安装空间，同时隔绝外部环境杂音，保证耳机的声学表现符合专业监听的参数要求。在设计思路的搭建上，建模过程优先还原罩杯的内杯精准尺寸，刻意省略了非功能性的表面细碎纹理，

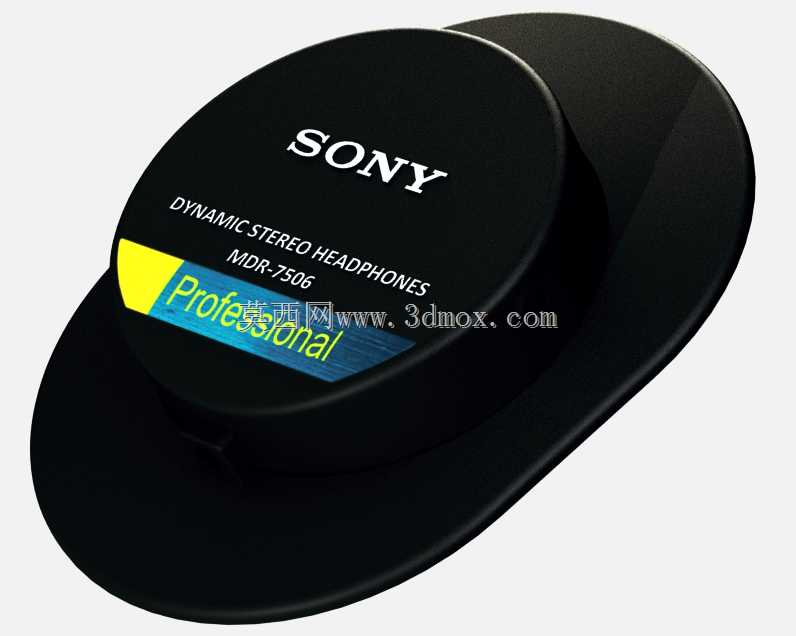

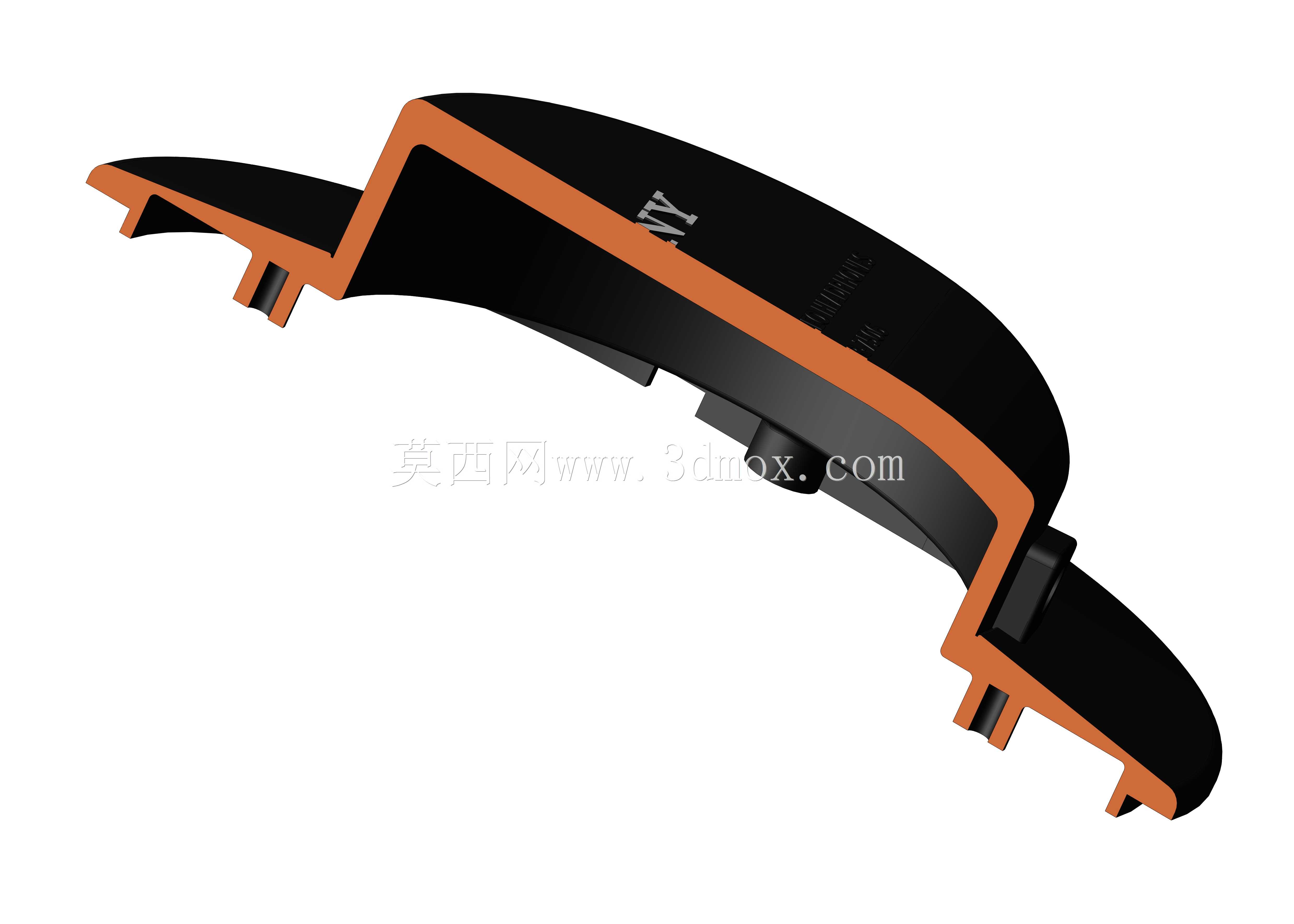

　　将建模重心放在安装边界、配合公差与腔体容积的还原上——这是因为该模型的核心使用场景并非外观渲染展示，而是服务于耳机改装的结构验证：不少音频爱好者与维修从业者会针对这款经典监听耳机开展单元升级、蓝牙模块内置、线材改装等操作，精准的内杯尺寸可以直接用于验证改装元件的安装可行性，避免反复拆解原装耳机测量尺寸带来的零件损耗。从外形尺寸与安装边界来看，该左罩杯整体为类圆形的浅腔体结构，外侧表面预留了品牌标识的贴合区域，边缘设置了与耳垫卡扣配合的环形卡槽，卡槽的深度与宽度严格匹配原装耳垫的安装凸缘，保证替换耳垫或者原装耳垫回装时可以实现紧密卡合，不会出现佩戴松动、漏音的问题；内杯的腔体深度经过精准测量，

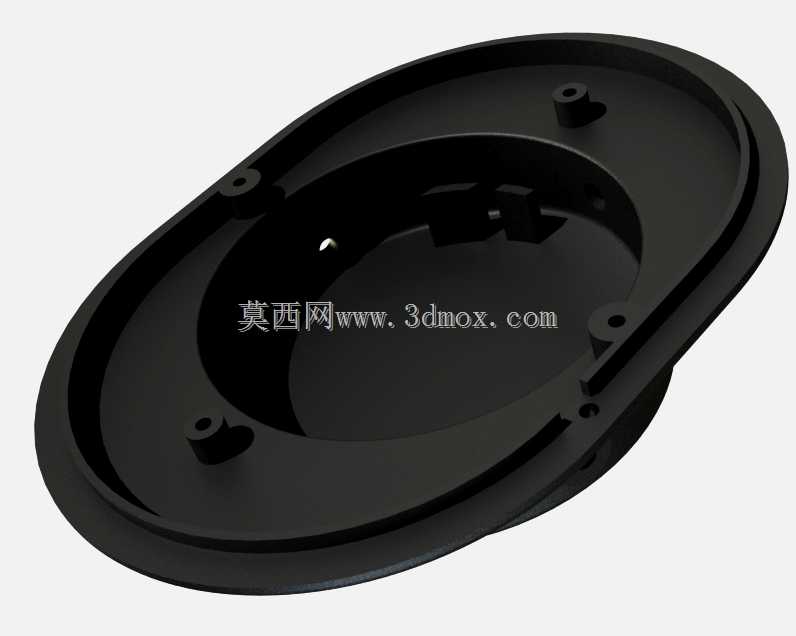

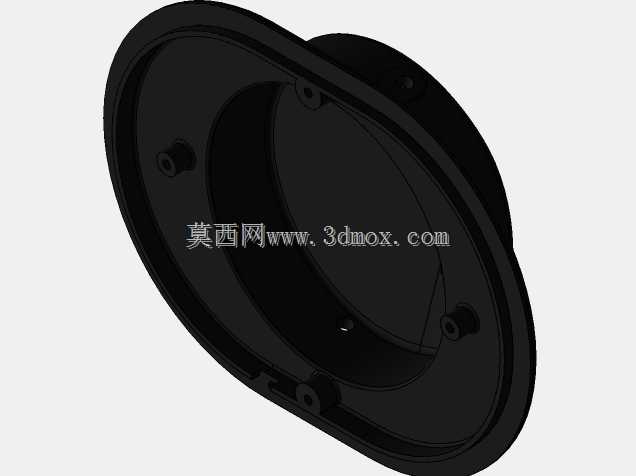

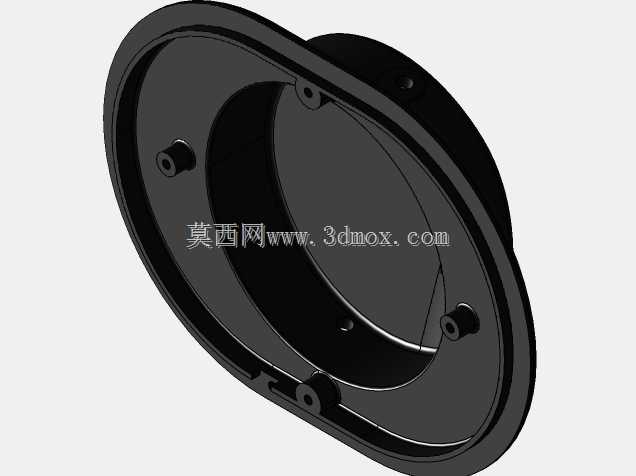

　　刚好可以容纳原装40mm驱动单元与配套的调音阻尼材料，腔体内部的台阶结构对应单元的安装定位环，建模时保留了该定位台阶的尺寸公差，确保替换单元时可以直接依托该台阶完成定位，不需要额外制作定位治具。罩杯的侧方预留了耳机走线的出线孔位，孔位的位置与角度完全匹配原装耳机的支架旋转轴位置，保证耳机头梁支架与罩杯连接时，旋转调节过程不会拉扯内部线材，避免长期使用出现线材断裂的故障。从功能特性的维度考量，该罩杯的结构设计兼顾了结构强度与轻量化需求，外侧的弧形曲面既可以分散佩戴时的外部冲击力，避免磕碰直接传递到内部驱动单元造成元件损坏，也能优化佩戴时的外侧贴合度，减少头发、衣物与罩杯边缘的剐蹭；腔体的壁厚经过合理设置，在保证注塑成型可行性的前提下，

　　尽可能减少不必要的壁厚冗余，降低单侧耳罩的整体重量，缓解长时间佩戴带来的头梁压头、耳周压迫感。在实际的工程应用中，该三维模型可以直接用于3D打印定制替换件，当原装耳罩杯体出现摔裂、卡扣断裂等故障时，不需要采购整套替换耳机配件，直接通过模型打印对应的左罩杯即可完成维修；也可以用于改装方案的虚拟装配验证，在改装前将拟加装的蓝牙模块、电池、替换单元等元件导入装配环境，提前排查元件干涉、走线空间不足、安装位置偏移等问题，减少实物改装的试错成本；对于耳机结构设计的从业者来说，该模型也可以作为经典专业监听耳机结构的参考样本，研究专业级耳机在腔体容积控制、安装定位设计、佩戴舒适度优化上的成熟方案，为自主耳机产品的结构开发提供可参照的设计基准。需要注意的是，建模过程中针对内杯尺寸的测量是依托原装实物完成的，所有配合面的尺寸都经过多次校核，保证与原装零件的互换性，省略的表面小细节并不会影响结构装配与功能验证，反而可以提升模型在后续仿真、3D打印、装配验证环节的使用效率，避免细碎特征带来的网格划分异常、打印支撑过多等问题。
