索尼MDR-7506耳机蓝牙4.0无线改装结构

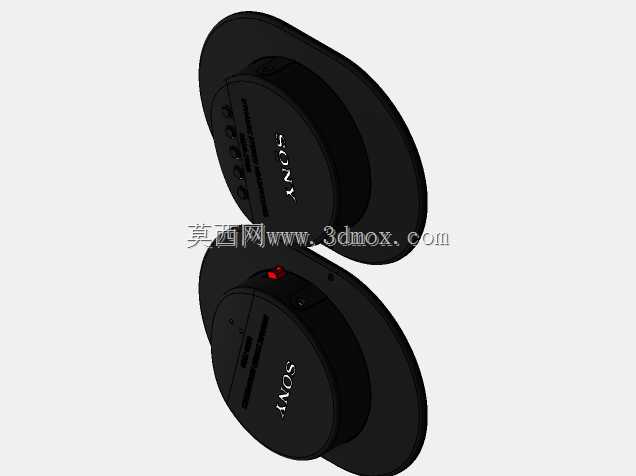

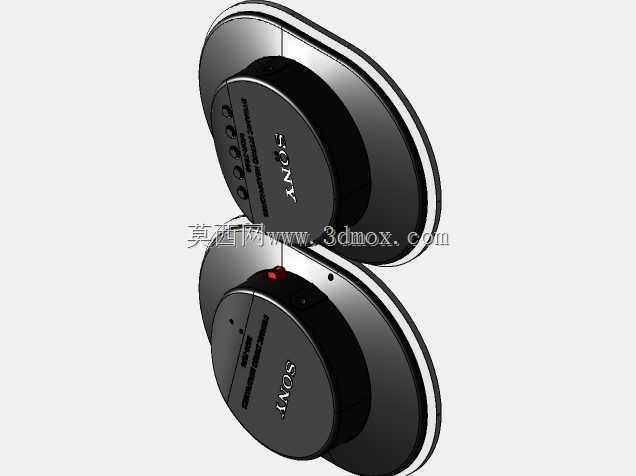

　　本次呈现的是经典监听耳机索尼MDR-7506的蓝牙无线改装三维结构，在专业音频领域，MDR-7506常年作为录音棚监听、现场返听的主力有线耳机使用，有线连接的束缚在移动拍摄、户外拾音、日常通勤场景下存在明显使用局限，这套改装结构在完全保留原耳机声学腔体、发声单元结构的基础上，实现了有线到蓝牙4.0无线传输的功能升级，没有破坏原耳机的佩戴重心与声学密闭特性。从结构设计逻辑来看，改装没有改动原耳机头梁、耳罩旋转轴、发声单元安装位的原有尺寸边界，所有新增电子元件全部集成在原耳机外侧的装饰盖板空间内，不需要对原耳机的壳体做破坏性切削，仅替换定制的外侧盖板即可完成全部改装，安装时只需将原耳机外侧的塑料装饰盖取下，

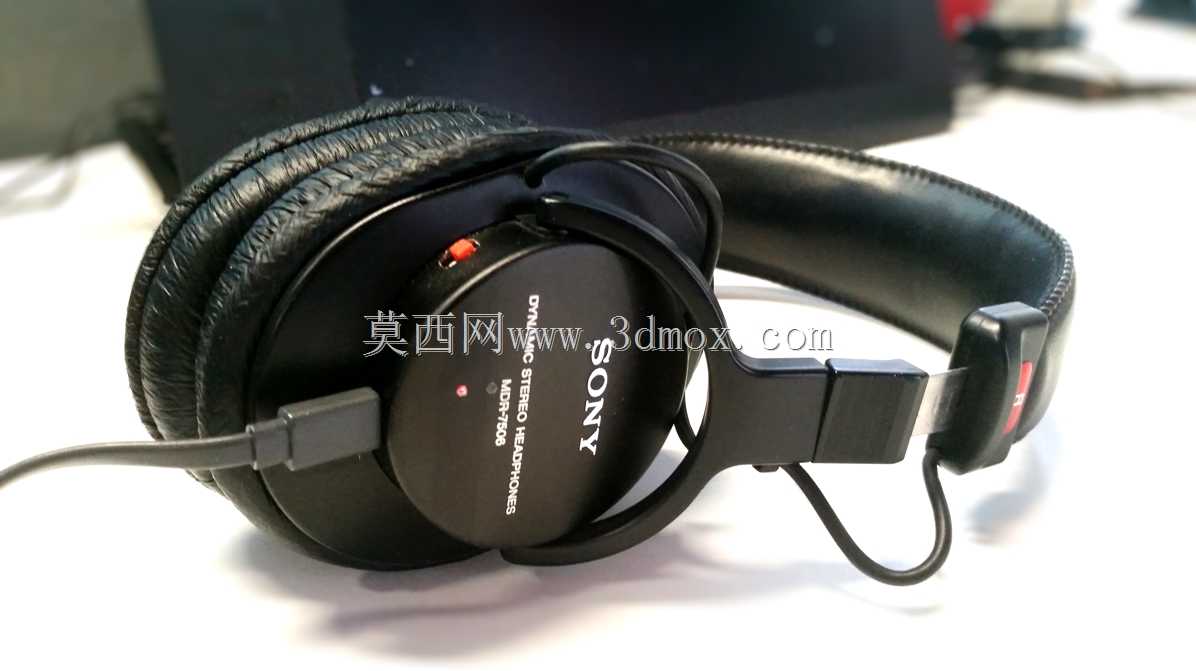

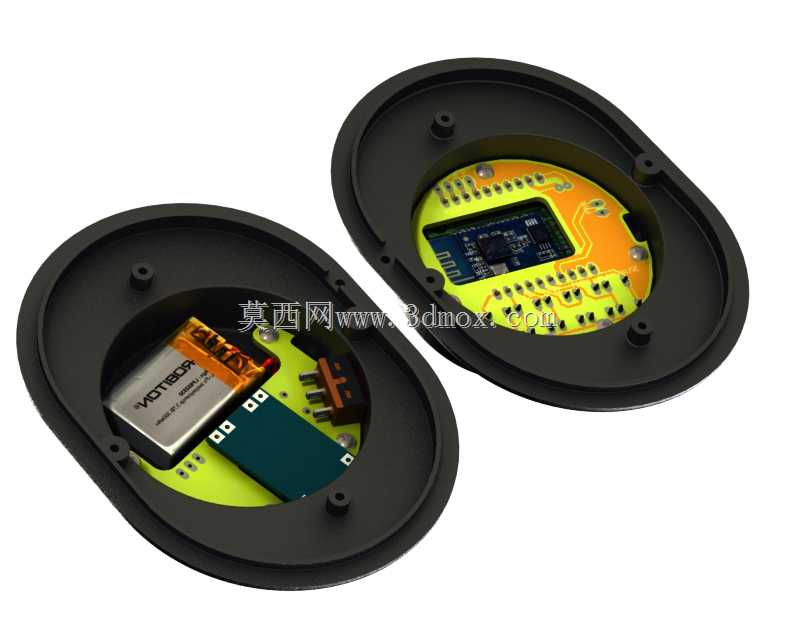

　　对位放置集成了全部功能模块的改装盖板，通过原盖板的卡扣结构即可完成固定，不需要额外打胶或者增加固定螺丝，后期如果需要恢复有线状态，直接换回原盖板即可，不会对原耳机造成不可逆的损伤。核心功能模块的布局经过多轮配重调整，蓝牙4.0传输采用CSR8645模块，该模块自带音频放大电路，不需要额外增加独立功放板即可驱动原耳机的40mm发声单元，模块放置在盖板内侧靠近耳罩转轴的位置，避开原耳机单元的出声路径，不会对声学扩散造成遮挡；充电管理采用TP4056锂电充电模块，搭配微型拨动开关作为电源通断控制，充电接口采用通用Micro USB规格，接口开孔位置在盖板下侧边缘，佩戴时不会被耳廓遮挡，插拔充电线不需要摘下耳机；

　　驻极体麦克风选用直径6mm的规格，开孔位置在盖板前侧下方，对应人嘴拾音的角度方向，拾音路径没有遮挡，能够满足日常通话、语音输入的拾音需求，麦克风周边做了局部加厚的隔振结构，避免头梁振动、壳体共振传递到麦克风产生电流杂音。锂电池选用薄型聚合物锂电，放置在盖板内侧的剩余空腔内，电池与蓝牙模块、充电模块之间通过薄型泡棉做隔振与绝缘处理，避免佩戴过程中元件晃动产生异响，同时避免电池被元件引脚刺破的风险。所有元件的布线全部沿着盖板内侧的加强筋走线，通过高温胶带固定，不会挤压到原耳机的单元引线，也不会在盖板扣合时出现压线、夹线的问题。从安装边界来看，改装后的盖板外凸尺寸控制在8mm以内，整体重量增加不超过15g，

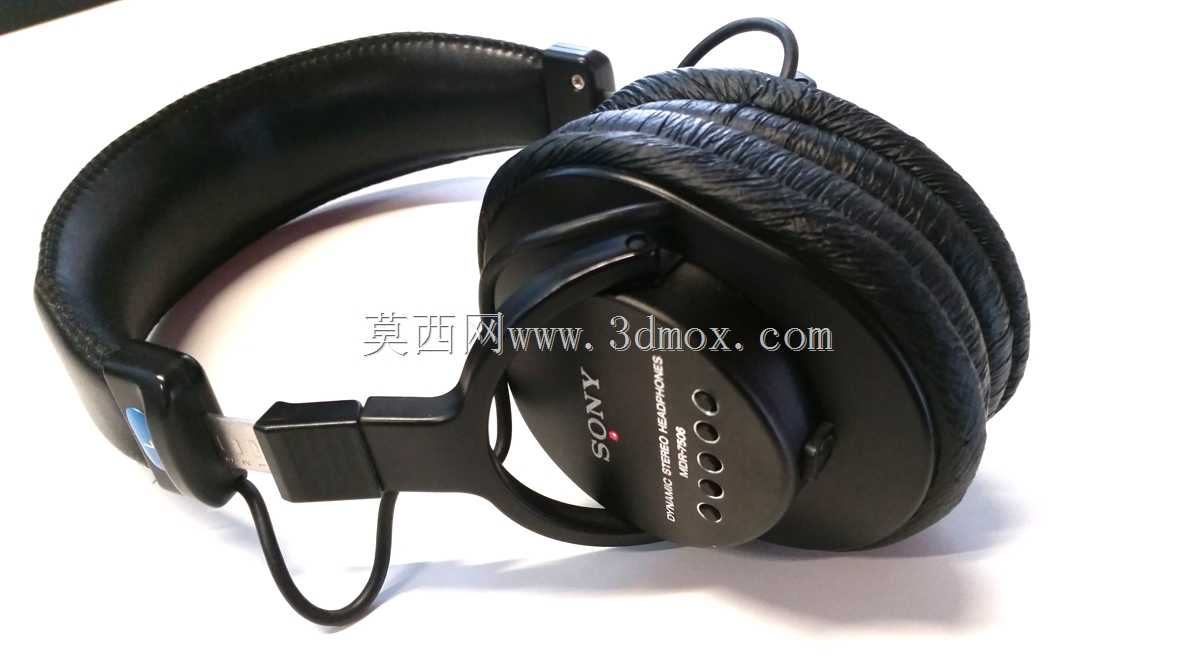

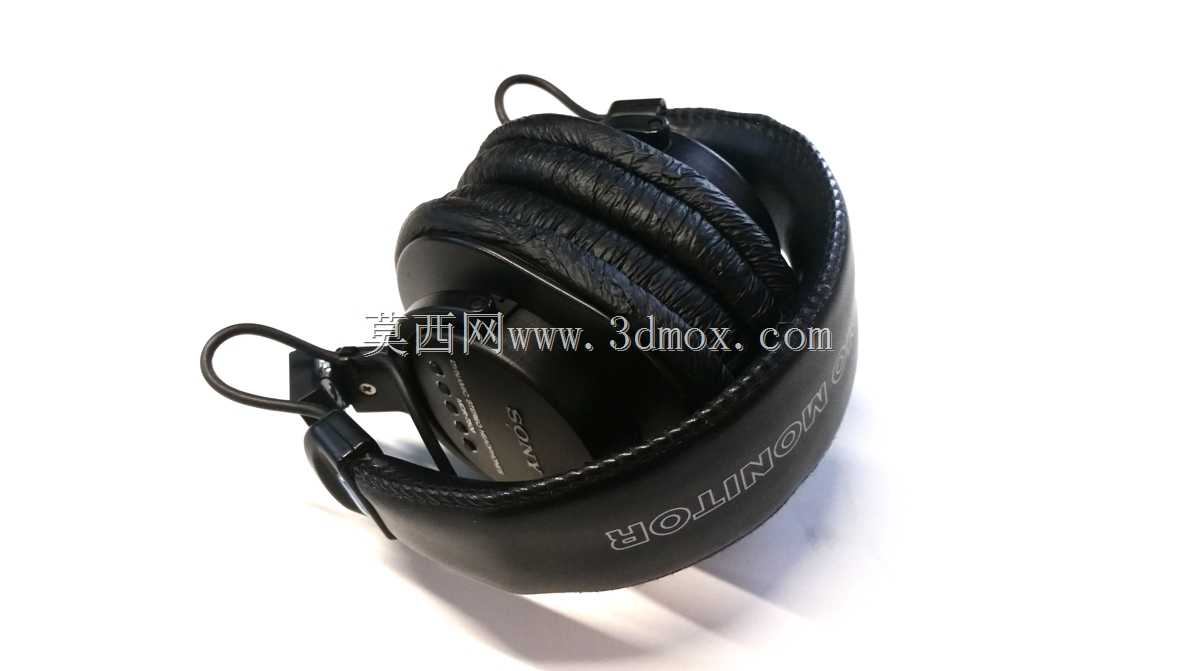

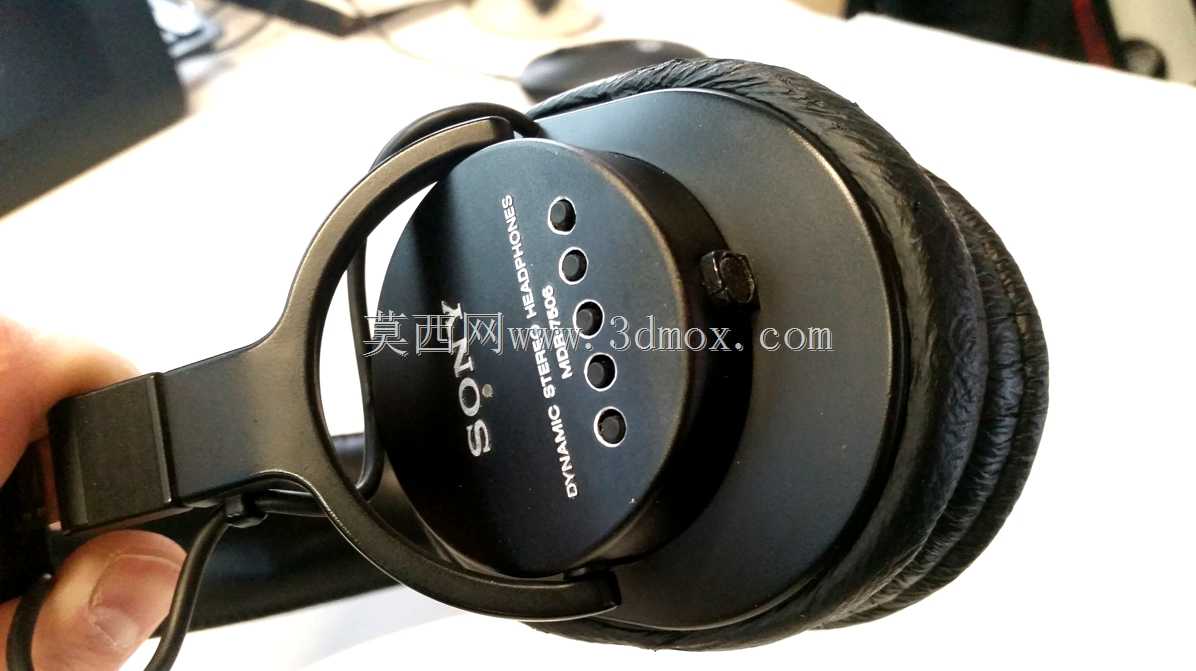

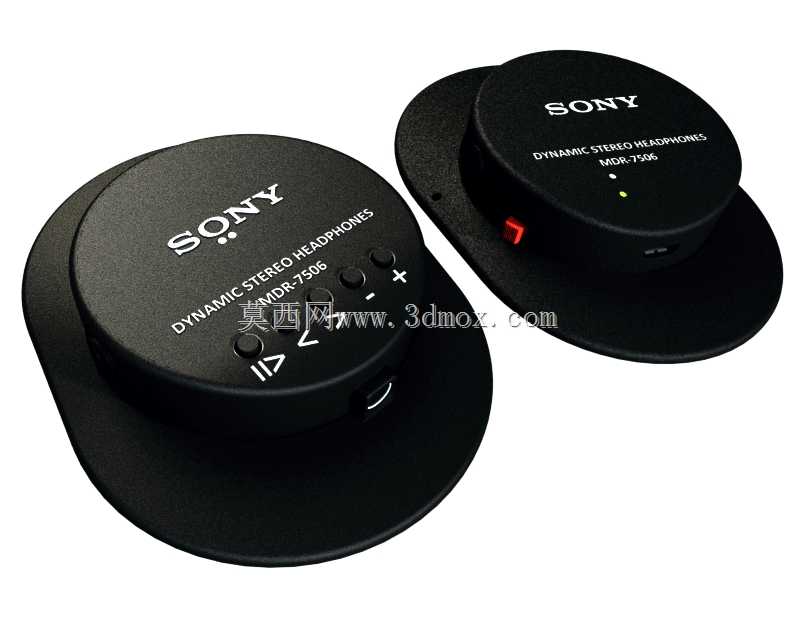

　　佩戴时的重量增量均匀分布在两侧耳罩上，不会出现头梁偏沉、夹头感加重的问题，耳罩的旋转角度调节范围和原耳机完全一致，不会因为盖板尺寸增加出现和头梁干涉的情况。在实际使用场景中，这套改装结构既保留了MDR-7506原本平直的频响曲线、优秀的隔音性能，又解决了有线连接的拉扯、牵绊问题，适配日常移动办公、户外拍摄监听、通勤听音等多种场景，改装后的蓝牙连接稳定性能够满足10米内无遮挡的音频传输需求，音频延迟控制在可接受范围，能够满足日常音视频观看、语音通话的使用要求，不会出现明显的音画不同步问题。结构设计过程中针对原耳机的壳体曲面做了完全的贴合适配，盖板边缘和原耳机壳体的接缝控制在0.2mm以内，外观上和原耳机的整体风格保持统一，没有突兀的改装痕迹，所有功能按键都设置在盖板外侧的易操作位置，播放暂停、音量加减、上下曲切换的按键凸起高度1.2mm，佩戴时可以通过盲操作完成功能控制，不需要摘下耳机确认按键位置，按键的按压力度设置在1.5N，避免佩戴过程中误触触发功能切换。
