威纶通MT8150XE工业人机界面

　　在工业自动化产线、水处理控制系统、成套设备配套的场景里，这类宽屏工业触控终端是操作人员和底层控制单元交互的核心载体，区别于消费级平板设备，它从结构设计到硬件选型都完全围绕工业现场的复杂工况做适配。从结构设计思路来看，整机采用窄边框压铸前框搭配高强度工程塑料后壳，前面板做了IP65级的密封结构，安装时嵌入控制柜面板后，配合密封胶条可以阻挡车间内的粉尘、飞溅的切削液或者清洁用水渗入设备内部，避免电路短路故障。屏幕部分选用15英寸的高亮度TFT液晶面板，表面覆盖防眩光硬化处理层，哪怕是在车间强光直射的环境下，操作人员也能清晰看清界面上的参数数值、趋势曲线和设备状态标识，不会因为反光出现识别误差，触控层采用工业级电阻式触控方案，

　　操作人员佩戴普通劳保手套也能完成精准点选操作，不需要特意摘手套，适配车间现场的操作习惯。设备的侧边预留了多组标准通讯接口，包括RS232、RS485、以太网口，能够直接对接市面上主流的PLC、变频器、温控模块等工控设备，不需要额外加装转换模块，布线时接口位置做了内凹设计，插上线缆后不会突出设备背面过多，能有效压缩控制柜内部的走线空间，避免和柜内其他元器件产生干涉。从安装边界来看，这款触控终端采用面板嵌入式安装方式，安装开孔尺寸严格匹配前框的卡扣定位结构，安装时只需要将设备从柜面正面推入开孔，拧紧侧边的固定卡扣即可完成固定，不需要额外打螺丝固定，后期维护拆卸也十分方便，设备背面预留了足够的散热格栅空间，

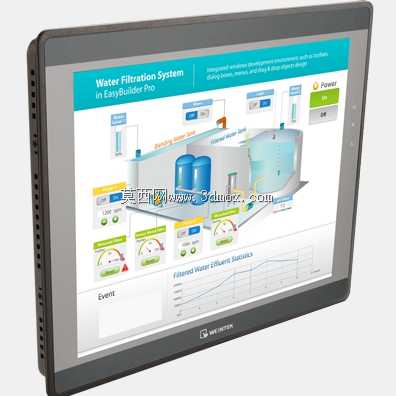

　　安装时需要和柜内其他发热元器件保持至少30mm的间距，保证空气流通散热，避免长时间高负荷运行时出现过热卡顿的情况。在实际功能层面，它可以实时采集底层设备的运行数据，将设备运行状态、工艺参数、报警信息以可视化的图形、曲线、动画形式展示在界面上，操作人员可以直接通过触控操作完成参数修改、设备启停、配方切换等操作，替代了传统控制柜上大量的按钮、指示灯、数显表，大幅简化了控制柜的面板布局，减少了硬件接线的工作量。比如在水处理过滤系统中，它可以直观展示整个过滤流程的管路走向、罐体液位、阀门状态、水质参数，同时记录历史运行数据，出现异常时第一时间弹出报警提示，帮助运维人员快速定位故障点。设备的后壳做了防滑的筋位设计，搬运安装时不容易滑落，

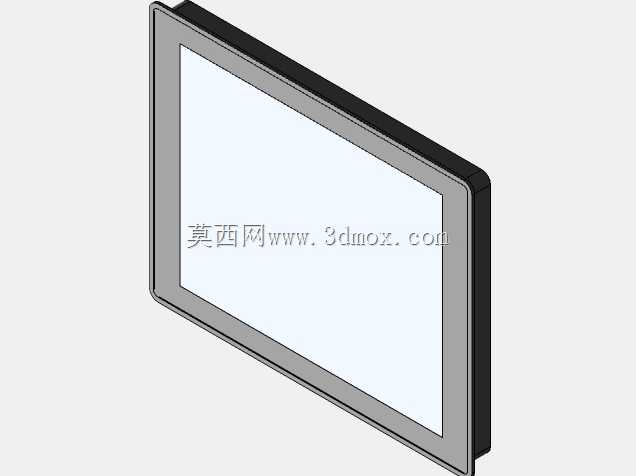

　　边角处做了圆弧过渡处理，安装过程中不会划伤操作人员的手部，也不会刮伤控制柜表面的喷涂层。整机的电路部分做了防浪涌、抗电磁干扰设计，能够适应车间内变频器、电机等设备运行时产生的电磁干扰环境，不会出现触控失灵、通讯中断、屏幕闪屏的问题，保障生产过程中交互操作的稳定性。在做三维建模的时候，需要重点还原前面板的密封胶条结构、侧边接口的位置尺寸、背面安装卡扣的结构细节，这些部分直接关系到后期做控制柜开孔设计、安装干涉检查的准确性，不能只做外观曲面的还原而忽略安装结构的尺寸精度，否则导出的工程图会直接影响实际的柜体加工，导致设备无法正常嵌入安装。屏幕显示区域的边框宽度、屏幕和前框的阶差也要准确还原，做虚拟装配的时候可以准确模拟安装后的视觉效果，方便做设备整体的外观评审。
