6.35毫米内螺纹7触点立体声插孔结构

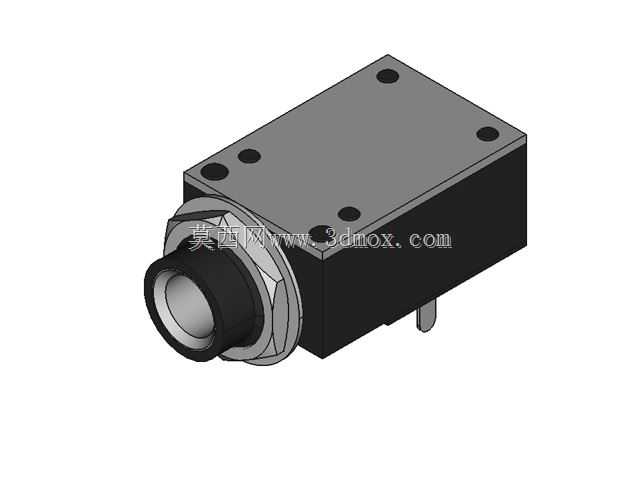

　　在专业音频设备、舞台扩声系统、工业音频传输终端的硬件设计环节，音频接插件的结构可靠性直接决定信号传输的稳定性，这款6.35毫米规格的立体声插孔，是针对大直径音频插头对接场景开发的板载接插元件，区别于消费级3.5毫米音频接口，6.35毫米接口普遍应用在专业调音台、功放设备、电声乐器、工业对讲终端等对插拔寿命、接触稳定性要求更高的场景。从结构设计来看，这款插孔采用内螺纹锁紧结构，区别于普通无锁紧的直插式音频座，前端的金属螺纹配合配套插头的锁紧螺母，可以在高振动、频繁移动的使用场景下避免插头松脱导致的信号中断，比如户外演出的移动设备、工业现场的对讲终端，设备运行过程中伴随持续振动，普通直插接口很容易出现接触不良、插头脱落的问题，

　　内螺纹锁紧结构可以让插头与插座形成刚性连接，大幅提升连接可靠性。触点部分采用7触点设计，相比常规三触点立体声插座，额外的触点可以实现多通道信号传输、接地屏蔽强化、插入检测等扩展功能，比如部分专业音频设备需要通过额外触点实现插头插入后自动切断内置扬声器回路、平衡信号传输的屏蔽层独立接地，或是多声道音频信号的并行传输，7触点的排布充分利用了插孔内部的径向空间，每个触点采用弹性金属片结构，插头插入时触点依靠自身弹性抱紧插头的对应接触段，保证接触电阻稳定在较低区间，避免信号传输过程中出现衰减、杂音等问题。外形结构上，这款插孔采用方块式主体设计，主体外壳采用金属材质，一方面可以实现整体电磁屏蔽，避免外界电磁干扰耦合到音频信号回路中，

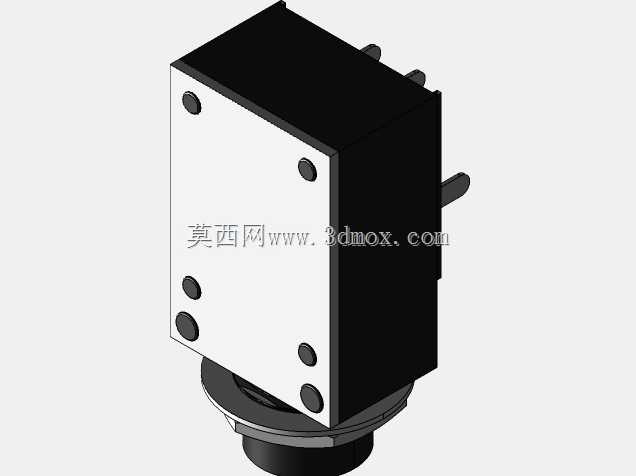

　　另一方面金属外壳可以提升整体结构强度，承受频繁插拔带来的冲击力。安装边界方面，插孔主体为矩形块状结构，顶面预留多个安装定位孔，既可以通过插针实现PCB板载焊接固定，也可以配合螺丝穿过顶面的定位孔实现面板前置安装，前端的螺纹接口突出安装面板，适配不同厚度的设备面板安装需求，尾部的插针采用直插式排布，对应PCB布局时可以按照标准引脚间距设计焊盘，不需要额外做异形封装处理。从设计思路来看，这款模型做了简化轮廓处理，保留了所有关键安装与结构特征，没有冗余的细节特征，在进行设备结构布局时，可以直接导入模型完成接口位置的避让、安装孔位的对齐、面板开孔尺寸的匹配，不需要重新测绘接口的外形尺寸。实际选型应用中，这类插孔需要重点关注插拔寿命、

　　触点额定电流、绝缘耐压参数，7触点的设计让它可以兼容常规三芯6.35毫米立体声插头，当插入普通三芯插头时，多余触点不会产生干涉，同时可以实现额外的功能触发，比如插头插入检测，当插头插入到指定深度时，对应的检测触点被触发，设备可以自动切换音频输出通路，不需要额外设置机械开关。在PCB布局设计时，需要注意插孔尾部插针的走线避让，金属外壳需要预留接地焊盘，将外壳与设备的信号地连接，进一步提升屏蔽性能，面板安装时需要在面板上开出对应直径的圆孔，让前端螺纹部分穿过面板，通过配套的锁紧螺母将插孔固定在面板内侧，保证接口与面板的贴合度，避免缝隙影响外观与防护性能。在专业电声设备设计中，这类带锁紧结构的多触点音频插孔是高可靠性场景的首选，相比民用级音频接口，它的插拔次数更高，接触电阻更稳定，抗振动性能更强，能够适应复杂的使用环境，简化的轮廓模型在整机结构设计阶段可以大幅提升建模效率，设计人员不需要从零开始绘制接口的外形，只需要基于现有模型完成装配干涉检查、安装位置确认，就可以快速推进整体结构设计进度，避免因为接口尺寸测绘错误导致后期开模或者PCB打样出现尺寸不匹配的问题。
