铝合金重力铸造金属型模具结构设计

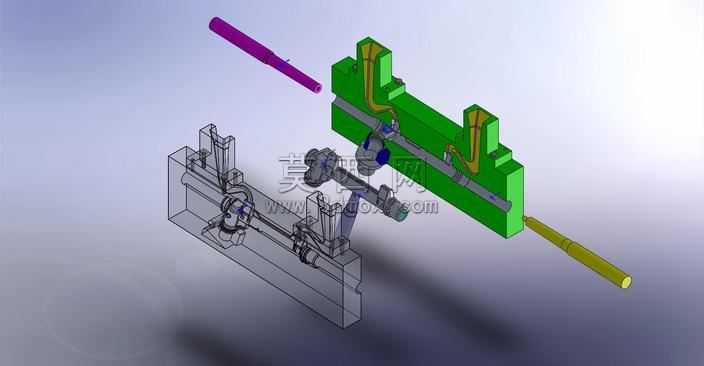

本作品为铝合金重力铸造用金属型模具的三维结构设计，采用三维建模软件完成全参数化的零件建模与整机装配，完整还原了金属型重力铸造模具的全部功能结构。建模过程中首先完成模具基座的框架搭建，对基座上的导向定位结构、开合模导向槽、安装固定孔位做了精准的尺寸约束，保证基座部分的结构强度与安装适配性。随后完成模具主体型腔部分的建模，针对铝合金重力铸造的工艺特性，在型腔侧设计了两段式的浇注通道，分别匹配紫色与黄色的长杆浇注辅件，浇注流道做了平滑的圆弧过渡处理，减少铝液充型过程中的紊流与卷气问题，同时在型腔上部设置了两个凸起的冒口结构，用于铸造过程中的补缩，避免铸件内部出现缩孔缩松缺陷。模具的侧部抽芯机构做了详细的结构还原，包含铰接式的传动臂、旋转轴、锁紧定位块等零件，所有运动部件都添加了合理的装配间隙约束，能够直观模拟开合模与抽芯的运动过程。渲染阶段对不同功能的零件做了差异化的材质赋予：模具型腔主体采用亮绿色的金属漆材质，直观区分模具的成型部分；基座与抽芯机构采用半透明的线框加实体混合显示方式，既能够展示内部的传动结构，也不会遮挡模具主体的成型结构；两根浇注辅件分别采用紫色与黄色的哑光塑料材质，清晰区分不同的工艺辅件。整体设计围绕铝合金金属型重力铸造的生产需求展开，充分考虑了金属型模具的排气、补缩、开合模操作便利性、铸件脱模顺畅性等核心工艺要点，所有结构尺寸都参考了实际重力铸造模具的设计规范，既能够用于铸造工艺的教学演示，也可以作为同类型金属型模具设计的参考方案，帮助设计人员快速梳理金属型模具的结构布局与工艺点位设置逻辑，缩短同类模具的开发设计周期。
