可叠层颊块顶针式有色金属铸造模具组件

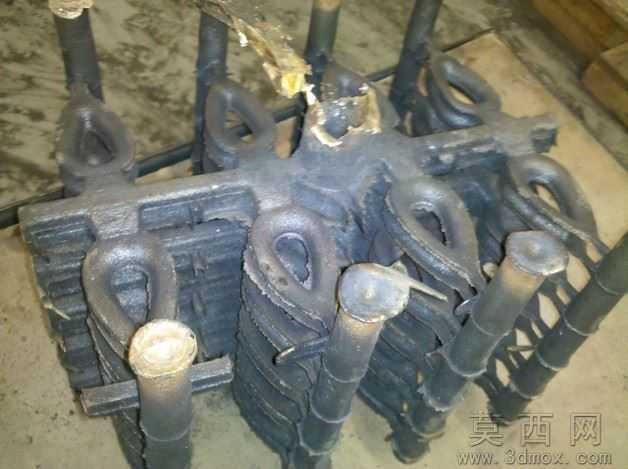

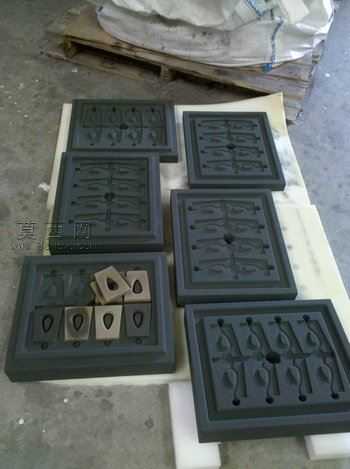

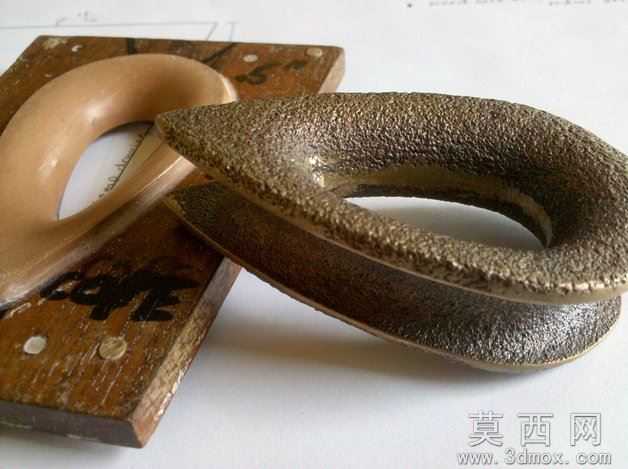

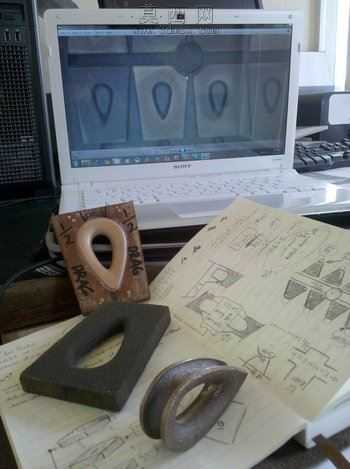

本套模具组件为适配有色金属精密铸造工艺设计的可叠层式顶针结构模具，建模阶段围绕叠层生产的效率需求展开，首先完成核心成型型腔的参数化构建，针对颊块、付拖、内梭三类配套成型零件的结构特征，逐一拆分模腔的分型面，确保每一层模架的定位销孔、顶针过孔、流道槽的位置完全同轴对齐，避免叠层装配后出现错位跑料的问题。建模过程中对模架的边框加强筋做了等距阵列处理，每块模腔板的边缘设置了15度的导向斜角，方便多层叠放时快速对位，无需额外工装即可完成叠层组装。材质设定上，模体主体采用耐高温石墨材质参数，表面做哑光粗糙质感渲染，还原3D打印模具的成型表面特征，成型部位的小型镶件采用金属材质做区分，突出镶件与模腔的装配关系。结构设计上，顶针排布完全贴合铸件的脱模受力点，在每个水滴形、异形型腔的边角位置都设置了对应顶针位，避免脱模时铸件变形，流道采用侧进胶方式，每层模腔的流道互相连通，单次浇注即可完成多层模腔的同时充型，大幅提升小批量有色金属铸件的生产效率。设计过程中充分考虑3D打印模具的成型特性，所有模腔的内角都做了R2以上的圆角处理，避免打印过程中出现应力开裂，同时模体的壁厚保持均匀一致，防止打印后出现翘曲变形，整套组件的装配间隙预留了0.2mm的公差，适配3D打印的成型精度，组装后无需二次精加工即可直接投入浇注使用，可满足小批量定制有色金属铸件的快速生产需求，兼顾了模具的制作成本与生产效率，适配多品种小批量的有色铸件生产场景。
