单头圆柱蜗杆传动核心构件结构设计

　　在中小功率减速传动场景里，蜗杆构件是蜗轮蜗杆副里实现交错轴动力传递的核心零件，这类构件常被用在输送线驱动端、小型工装进给机构、轻工设备的动力减速单元里，依靠齿面的滑动啮合实现大传动比的动力输出，相比平行轴齿轮传动，同等传动比下的结构占用空间更小，还能具备反向自锁的特性，在需要防止负载倒转的垂直升降类小型机构里应用十分普遍。

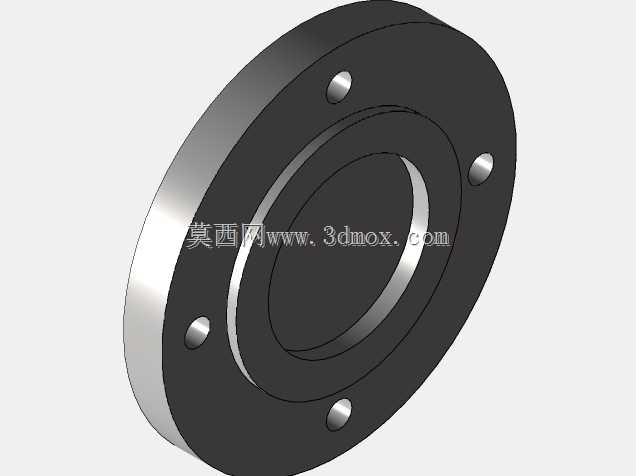

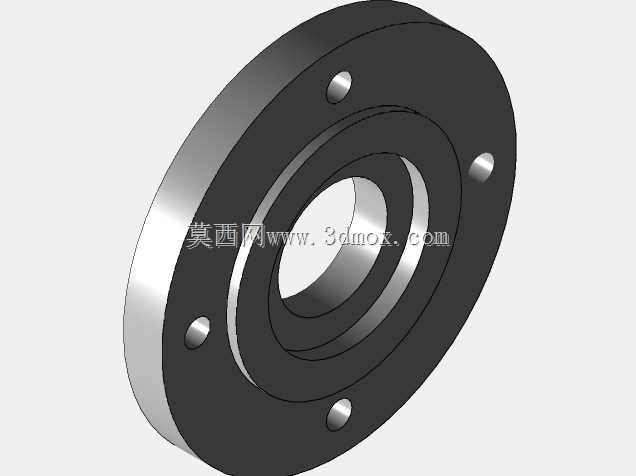

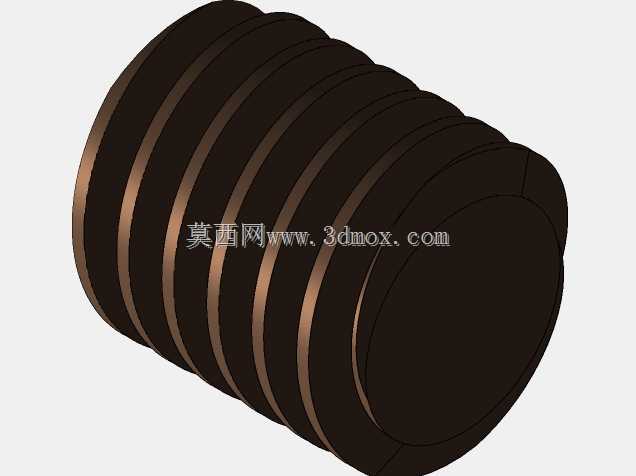

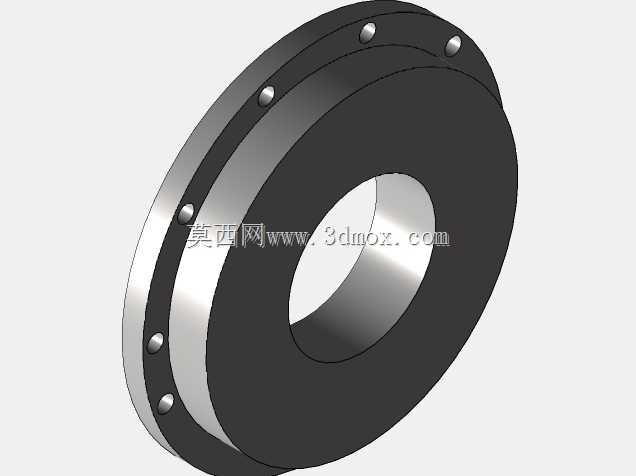

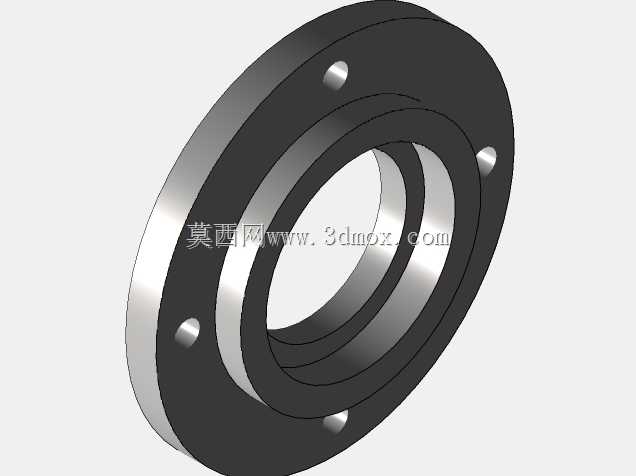

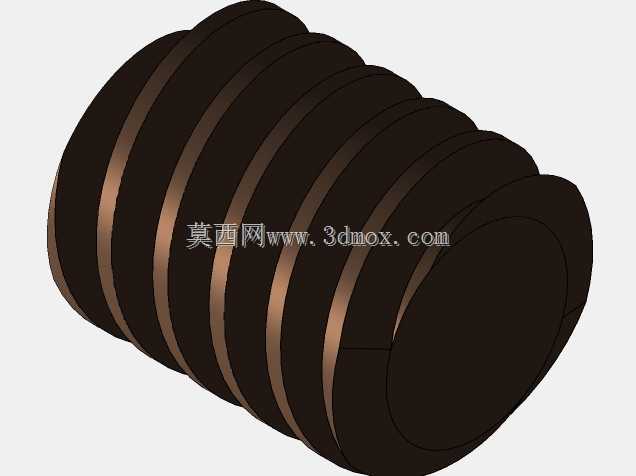

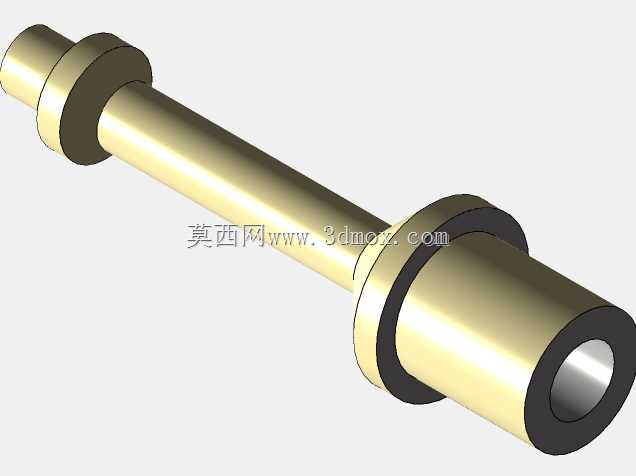

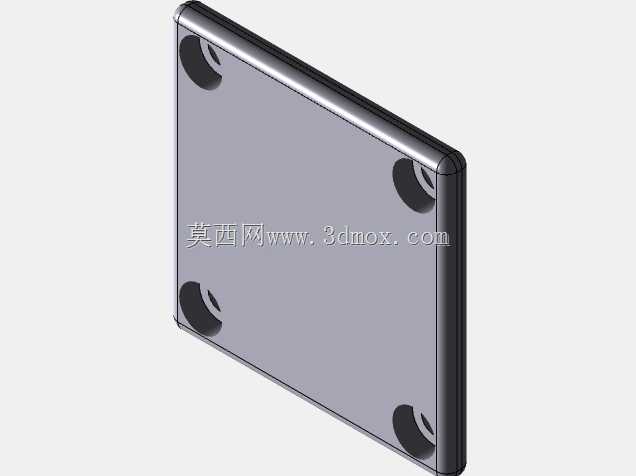

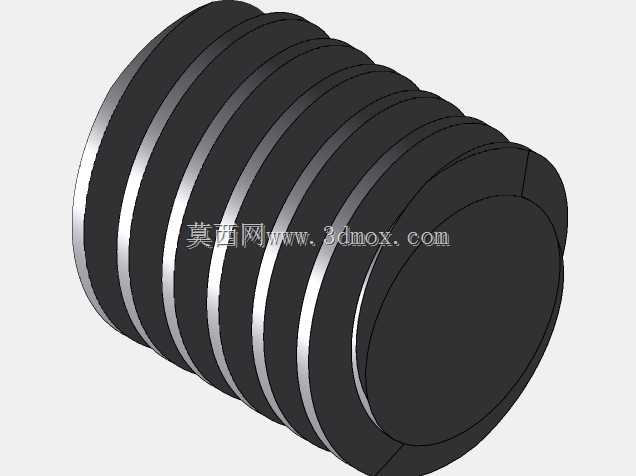

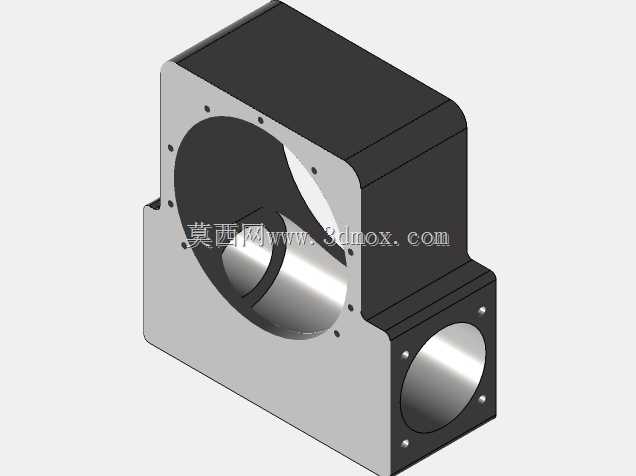

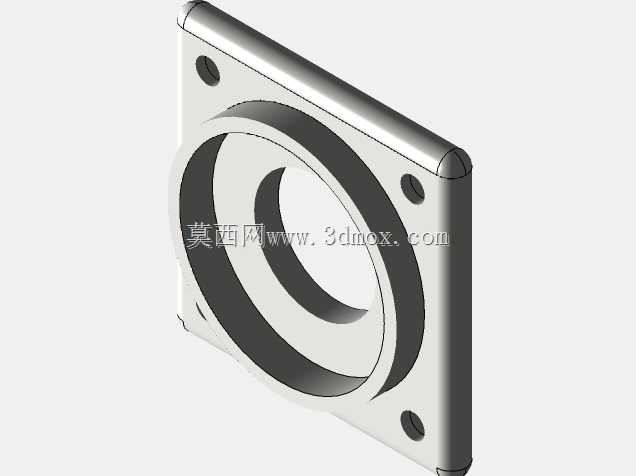

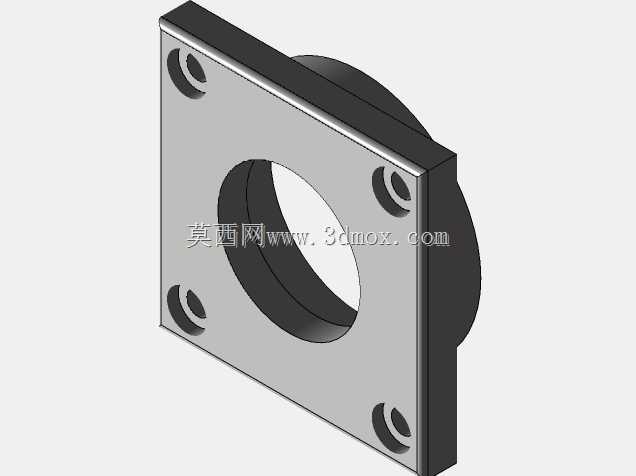

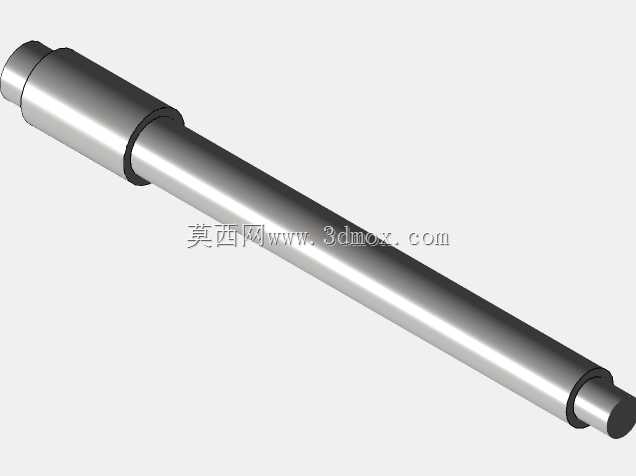

　　从结构设计逻辑来看，这个蜗杆采用的是阿基米德圆柱蜗杆型面，齿面的螺旋升角经过匹配计算，和配对蜗轮的齿面形成线接触啮合，齿部的轴向截面齿形为直线，加工时可以通过普通车床搭配成型车刀完成切削，不需要特殊的专用加工设备，适配常规的机械加工工艺路线，降低了零件的加工门槛。蜗杆的本体采用阶梯轴式一体化结构，齿段部分的外径均匀，两端预留的轴颈位置可以直接装配深沟球轴承，支撑在减速箱的箱体轴承座孔内，不需要额外加装轴套类转接零件，减少了装配环节的累积误差。

　　齿部的螺旋导程经过参数匹配，单头蜗杆的设计对应大传动比的减速需求，每旋转一周，配对蜗轮仅转过一个齿距对应的角度，能在单级传动下实现10-60的传动比，省去了多级齿轮传动的复杂结构。齿面的粗糙度要求控制在Ra1.6以内，减少啮合过程中的摩擦损耗，同时齿部经过调质处理，芯部保持足够的韧性来承受传动过程中的扭转冲击，齿面经过高频淬火提升硬度，降低长期滑动啮合带来的磨损量，延长整套蜗轮蜗杆副的使用寿命。

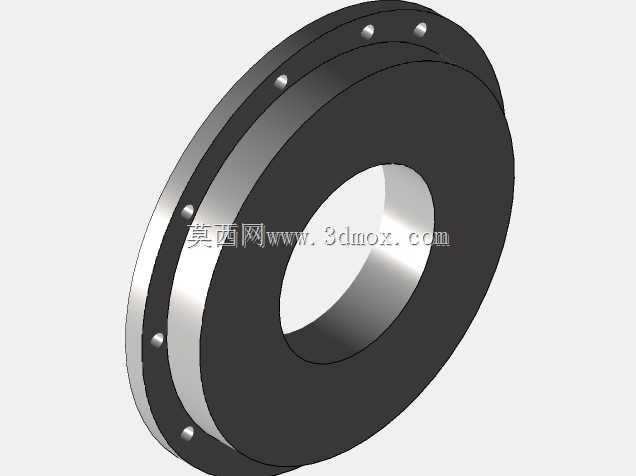

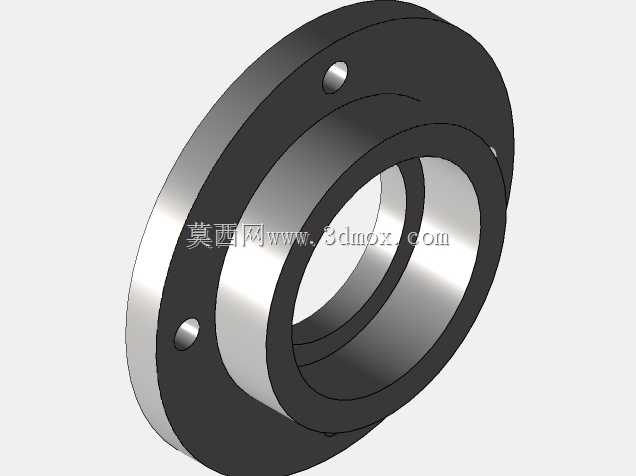

　　从安装边界来看，蜗杆的轴向总长度经过严格核算，齿段长度比配对蜗轮的齿宽多出15%的余量，避免装配时出现齿面啮合不完全的问题，两端轴颈的同轴度公差控制在0.02mm以内，保证装配后转动过程中不会出现齿面偏载、局部磨损加剧的情况。轴端预留的键槽位置可以直接装配联轴器，和驱动电机的输出轴连接，输入端的轴肩高度经过设计，刚好贴合轴承内圈的端面，不需要额外加装轴端挡圈就可以实现轴向定位，简化了装配流程。

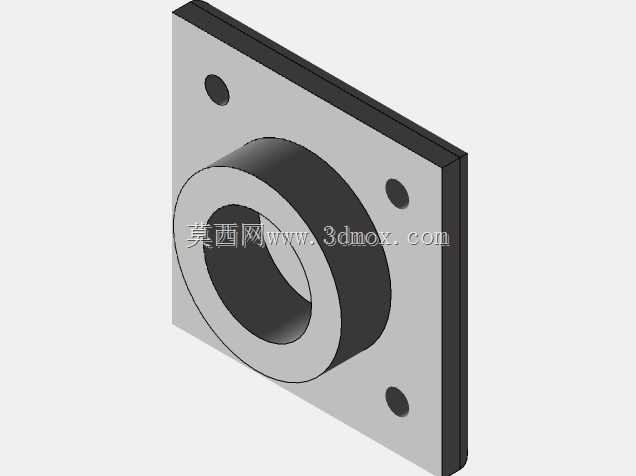

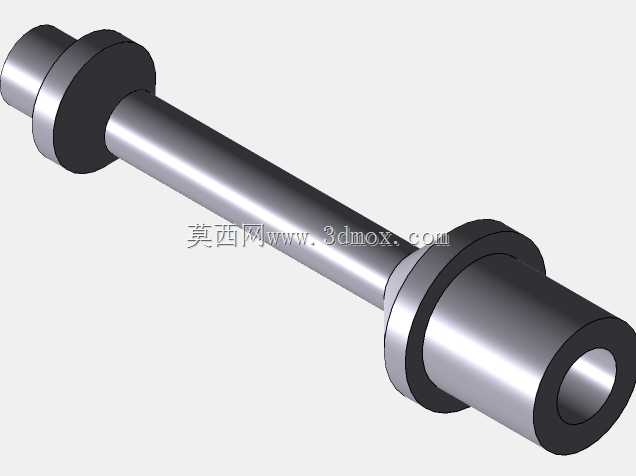

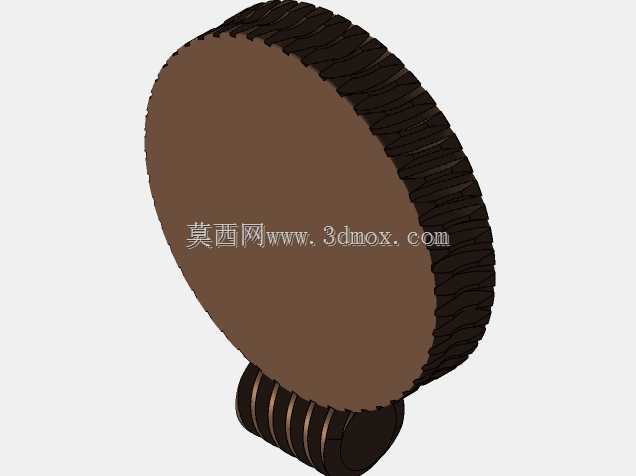

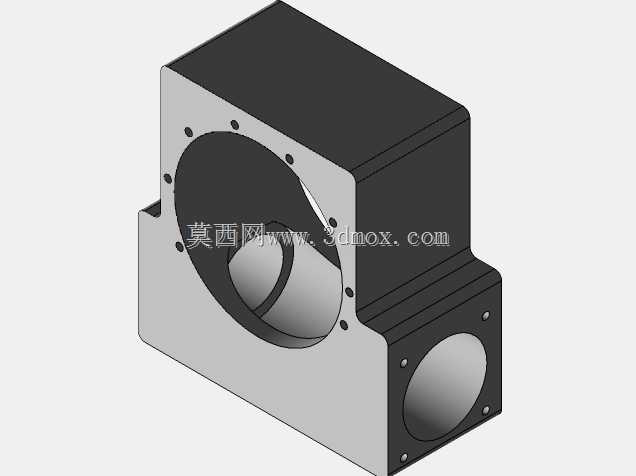

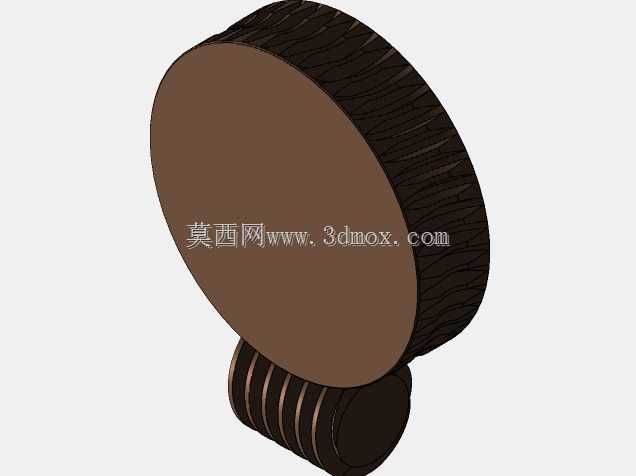

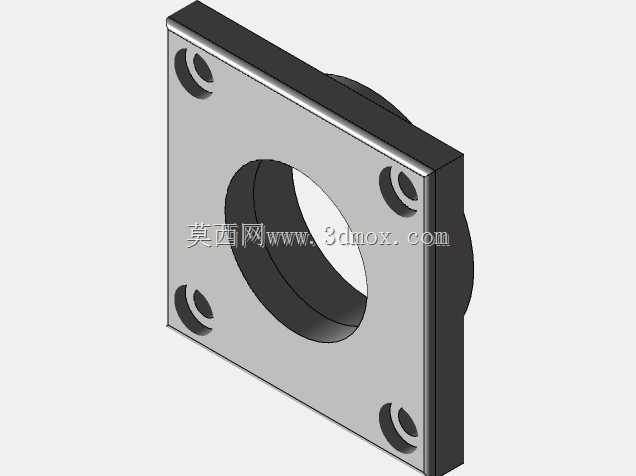

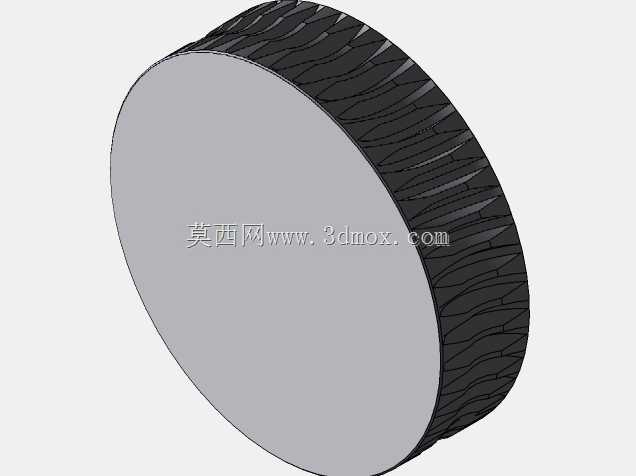

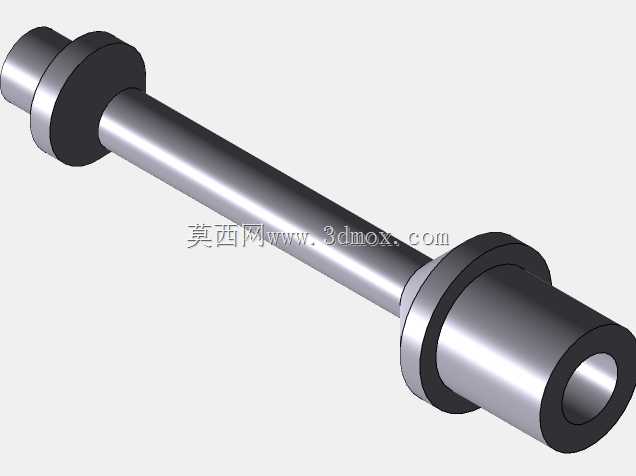

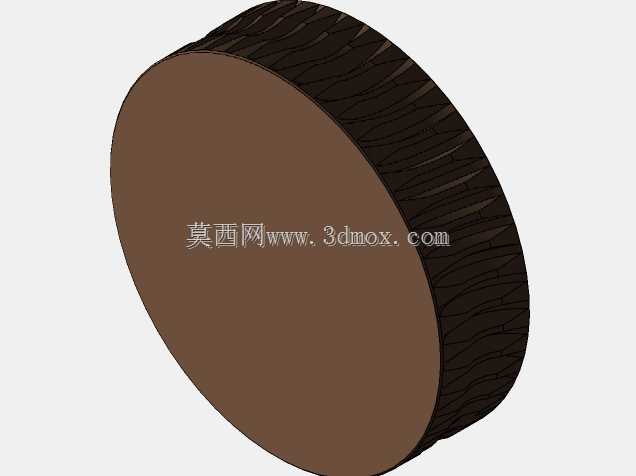

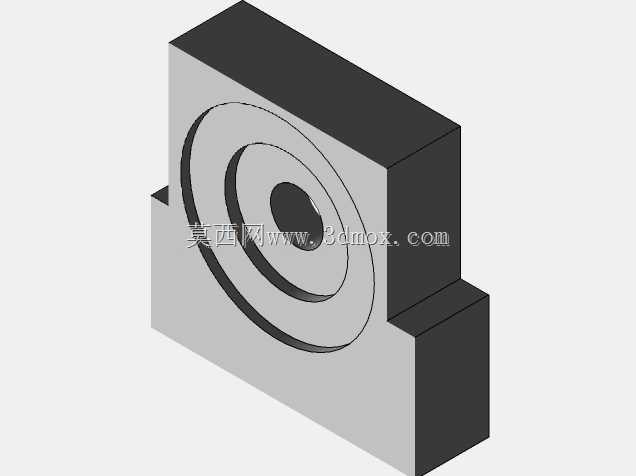

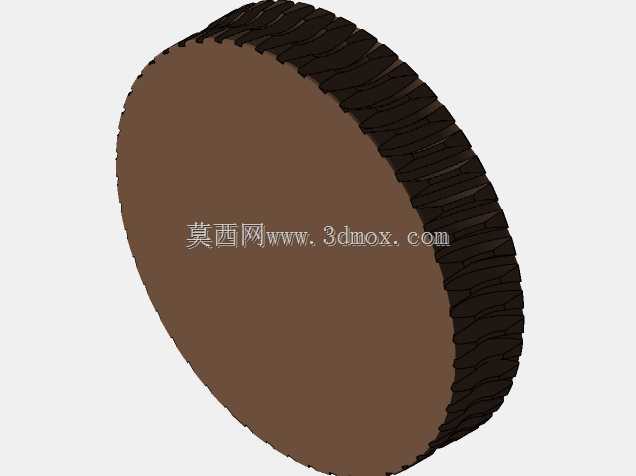

　　在实际选型应用时，这类蜗杆需要和参数匹配的蜗轮配对使用，中心距的公差需要控制在IT7级精度范围内，装配时需要调整蜗杆的轴向位置，保证齿面的接触斑点位于蜗轮齿面的中部位置，避免出现边缘接触导致的传动噪音过大、齿面过早失效的问题。日常运行过程中，蜗杆蜗轮副的啮合面需要保持充足的润滑，因为齿面是滑动摩擦，润滑不足会快速导致齿面擦伤、胶合，通常采用粘度较高的齿轮油进行飞溅润滑，箱体内部的油位需要没过蜗杆齿部的最低位置，保证运转过程中能带起足够的润滑油覆盖整个啮合面。

　　相比多头蜗杆，单头蜗杆的传动效率稍低，但反向自锁的特性更稳定，在一些不需要反向驱动的场合，比如小型输送线的驱动端、手动调节的工装机构里，单头蜗杆的设计可以省去额外的制动机构，简化整体设备的结构。这个蜗杆的齿顶圆和齿根圆都做了圆角过渡，避免热处理时出现应力集中导致的齿部开裂，轴颈和齿段的过渡位置也设计了退刀槽，方便车削加工和磨削加工时的刀具退刀，同时也能减少轴径变化处的应力集中，提升零件的抗扭强度。

　　在三维建模过程中，这类蜗杆的建模需要先通过螺旋线扫描生成齿部的基础实体，再通过轴向截面的齿形轮廓切除出标准的齿面，建模时需要严格控制螺旋升角、齿厚、齿顶高、齿根高的参数，保证和配对蜗轮的装配干涉检查结果符合要求，虚拟装配时需要验证转动过程中齿面的啮合间隙，侧隙控制在0.1-0.2mm之间，既可以补偿加工和装配的误差，也能容纳润滑油膜，避免运转时出现卡滞。
