直插式GBJ二极管桥式整流器塑封外壳结构

项目分类:通用机械零部件 发布时间:2022-05-13 ID:634934
  • 直插式GBJ二极管桥式整流器塑封外壳结构
  • 直插式GBJ二极管桥式整流器塑封外壳结构
  • 直插式GBJ二极管桥式整流器塑封外壳结构

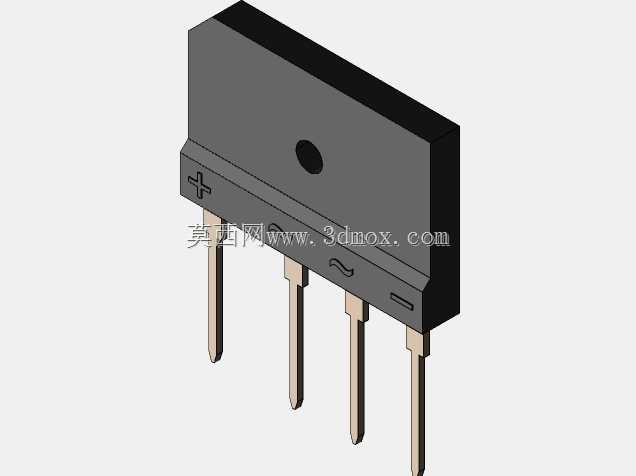

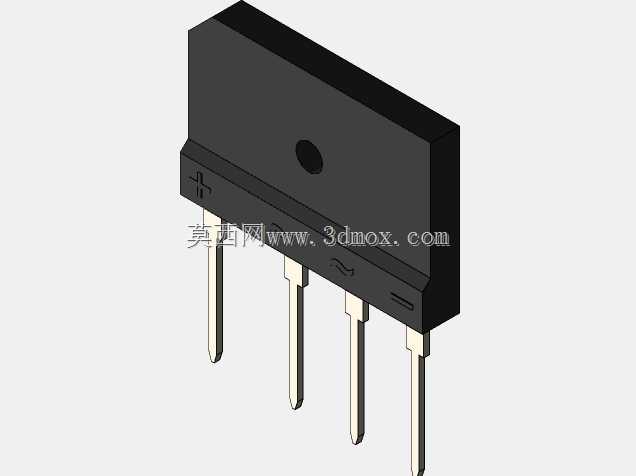

  在AC-DC电源转换的各类电路场景中,桥式整流器是承担交流转直流核心整流功能的基础器件,GBJ封装作为大电流整流桥的主流封装形式之一,其外壳结构的设计合理性直接影响器件的绝缘性能、散热表现、安装适配性以及长期运行可靠性。这款直插式GBJ整流桥外壳采用黑色阻燃环氧塑封主体搭配四引出插脚的结构设计,主体部分为一体化注塑成型的长方体塑壳,壳体表面做哑光磨砂处理,避免生产转运过程中表面划伤影响外观与绝缘性能,壳体正面预留的圆形凹位是生产环节的定位标识,用于封装制程中设备抓取定位、引脚对位校准,同时也可作为后期成品检测、客户SMT或插件作业时的极性识别辅助标记,避免安装时引脚接反导致电路短路烧毁。从结构设计逻辑来看,

  这款外壳的内部腔体是按照GBJ系列整流桥芯片的堆叠封装尺寸预留的,腔体内部需要容纳四颗整流二极管芯片、连接铜片以及固晶填充的绝缘导热材料,因此壳体的内壁厚度经过反复校核,既要保证塑封成型后足够的结构强度,承受插件作业时的引脚推力、波峰焊过程中的高温热冲击,不会出现壳体开裂、形变的问题,也要控制壳体整体壁厚均匀,避免注塑过程中出现缩水、气泡等成型缺陷,导致绝缘耐压不达标。外壳的四个引出插脚采用铜质基材表面镀锡处理,引脚的伸出长度、截面尺寸、引脚间距完全符合行业通用的GBJ封装安装孔位规范,引脚与塑壳结合的位置做了台阶式卡位设计,能够增强引脚与塑壳的结合力,避免在插件、焊接、后期运维拉扯过程中出现引脚松动、脱落的问题,

  同时台阶结构也能阻挡波峰焊时焊锡顺着引脚缝隙渗入壳体内部,造成内部短路隐患。在实际安装适配层面,这款外壳对应的整流桥器件多用于开关电源、家电控制板、工业电源模块、充电桩整流单元等场景,安装方式以PCB板直插焊接为主,因此设计时严格控制了引脚的共面度公差,保证四个引脚能够同时顺利插入PCB对应的安装孔位,不会出现个别引脚虚焊、插装不到位的问题;壳体的整体高度、宽度尺寸也充分考虑了PCB板上周边元件的布局间距,安装后不会与周边的电容、电阻、散热片等元件产生结构干涉。从散热设计的角度考虑,塑壳背部为平整平面,在大电流应用场景中,用户可以在背部加装导热硅胶片与外置散热片贴合,塑壳的平整面能够保证与散热片的充分接触,降低接触热阻,帮助内部整流芯片工作时产生的热量快速导出,避免器件结温过高导致性能衰减甚至烧毁。壳体边缘所有棱角都做了小圆弧过渡处理,一方面是避免注塑生产时出现尖角应力集中导致壳体开裂,另一方面也能防止生产、装配过程中尖锐棱角划伤操作人员、划破PCB板上的绝缘防护层。在绝缘性能设计上,所选用的塑封材料具备高CTI值、高耐压等级,能够满足AC250V、AC400V等常见市电供电场景下的绝缘要求,引脚之间的塑壳隔断距离也符合安规规范中的爬电距离要求,避免高压应用场景下出现引脚间拉弧、击穿的问题。不同于小电流贴片整流桥的封装设计,这款GBJ封装的外壳结构更侧重结构强度与大电流工况下的适配性,引脚的载流截面经过核算,

  能够匹配对应规格整流桥的额定电流承载需求,不会出现引脚过流发热严重的问题;塑壳材料的耐温等级能够满足无铅波峰焊的高温要求,经过260摄氏度峰值温度的焊接过程不会出现壳体形变、材质劣化的问题。在批量生产的适配性上,外壳的外形尺寸适配现有整流桥封装行业的主流切脚、成型、测试设备的料道尺寸,不需要额外调整设备参数就可以直接上线生产,能够有效降低量产环节的调试成本,提升生产效率。对于结构设计人员而言,在进行电源板布局时,可以直接参照这款外壳的安装尺寸预留PCB孔位与元件空间,不需要额外开模定制封装外壳,能够缩短产品开发周期,降低开发成本;对于维修替换场景,标准化的尺寸设计也能保证同规格不同厂商的整流桥器件可以直接互换,提升设备维修的便捷性。
