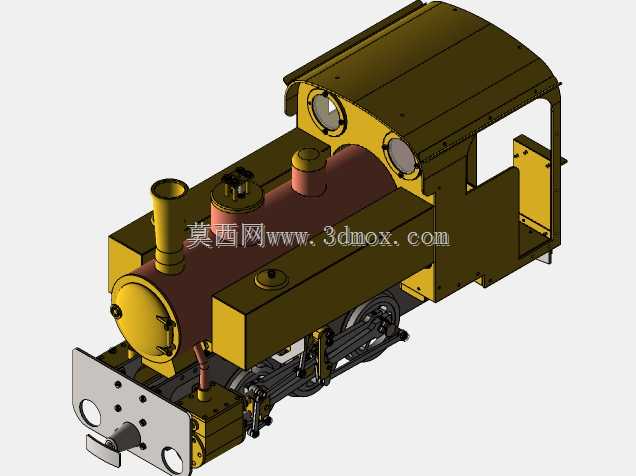

窄轨蒸汽罐式机车三维结构设计

　　这款窄轨罐式蒸汽机车的结构设计，主要面向厂区内部物料转运、旅游景区观光接驳、主题乐园动线运载、小型工矿线路牵引等场景，区别于干线大轨距机车，该类小尺寸机车对转弯半径、轴重、通过性的要求更严苛，适配轨距通常在600mm到762mm区间，能在场地受限的厂区、园区、林区线路上灵活通行，承担短距离的轻载牵引作业，也可作为复古主题的观光载具使用，兼顾实用功能与场景展示属性。

　　从功能结构来看，整车采用罐式锅炉布局，取消了传统干线机车的独立煤水车结构，将燃煤储存、水舱、锅炉本体集成在同一车架之上，大幅压缩了整车长度，更适配小半径曲线线路的通行需求。锅炉部分采用卧式火管结构，前端烟箱整合了烟筒、调节阀组，锅炉顶部设置了汽包、注水口、安全阀安装位，司控区域位于车体后部的驾驶室，驾驶室预留了操纵杆、水位表、压力表的安装空间，侧窗与前观察窗的开口位置充分考虑了司乘人员的操作视野，能在运行过程中清晰观察前方线路与锅炉运行状态。走行部采用连杆驱动的动轮结构，动轮与车架之间通过板簧实现减震，前端排障器集成了车钩安装座，可适配小型工矿车钩，满足与货运车厢、观光车厢的连挂需求，车架底部预留了制动管路的走行空间，可后续加装空气制动或手制动结构，保障运行过程中的制动可靠性。

　　设计过程中优先考虑了结构的可装配性，所有钣金覆盖件均采用拆分式设计，锅炉筒体、驾驶室蒙皮、车架侧板均可通过折弯、焊接工艺实现加工，不需要复杂的异形曲面成型工艺，降低了实物制作的加工门槛。走行部的连杆、曲轴、动轮轴等传动部件均按照实际受力逻辑做了等比例还原，轴与轴承座的配合间隙、连杆与曲拐的连接位置都预留了实际装配的公差空间，可直接用于等比例缩小的模型制作，也可作为小型实用机车的结构参考。整车的安装边界控制充分考虑了窄轨线路的限界要求，车体最宽处不超过轨距的1.8倍，整车高度控制在轨面以上1.2米到1.6米区间（根据缩放比例调整），能顺利通过小型线路的隧道、站台等限界节点，不会出现超界剐蹭的问题。

　　细节设计上，锅炉前端的烟箱门采用快开式结构，预留了锁紧螺栓的安装位，方便日常维护时清理烟管内的积灰；驾驶室两侧的门为可开合结构，内部预留了司乘座椅的安装空间；车体侧面的爬梯、扶手均按照实际使用的尺寸做了还原，方便人员攀爬进行锅炉加水、加煤作业；汽笛、管路阀门等附属部件的位置也完全参照实际蒸汽机车的布局设置，没有做简化省略，既保证了外观的还原度，也让整体结构符合真实机车的功能逻辑。不同于纯外观展示的模型，该结构设计充分考虑了实际运行的功能需求，不管是用于等比例缩小的动态模型制作，还是作为小型观光机车的结构设计参考，都能直接提取相关结构尺寸进行二次开发，不需要再对核心结构做大幅度调整。
