100×150规格折弯成型凹模结构

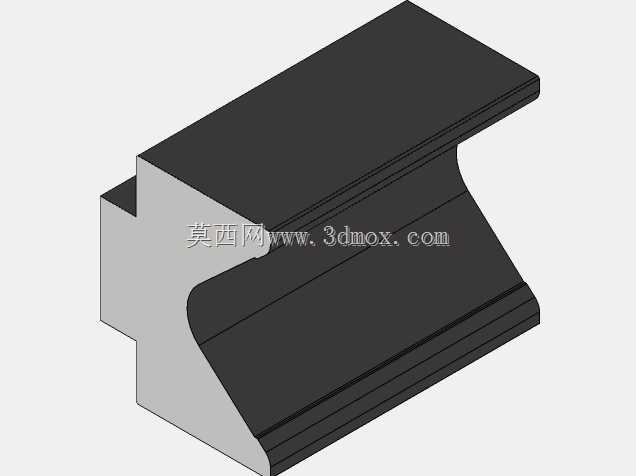

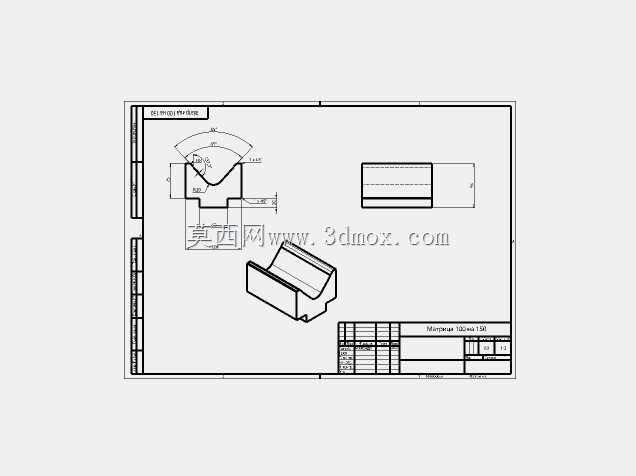

　　在钣金冲压折弯的生产场景里，这类100×150规格的折弯凹模是折弯工序里的核心成型配件，主要适配公称压力匹配的折弯设备，用来完成对应厚度金属板材的特定角度折弯成型作业，常见于机箱机柜加工、五金结构件生产、通讯设备钣金件制造的产线工位上。从结构设计来看，该凹模采用整体式块体结构，主体安装基面为平直矩形结构，能够直接贴合固定在折弯机的下模安装槽位内，安装时依靠侧边的定位基准面完成快速对位，不需要额外做复杂的调模适配，安装边界的长宽尺寸严格匹配常规折弯机下模槽的通用安装规格，100mm的宽度、150mm的长度尺寸能够覆盖多数中小型钣金件的单步折弯作业幅面，不需要拼接模体就可以完成常规长度折弯边的一次成型。

　　凹模的成型工作面采用内凹的圆弧过渡型槽结构，槽面的圆弧曲率经过匹配计算，能够在折弯过程中让板材沿着圆弧面均匀发生塑性变形，避免直角折弯时出现的应力集中、板材开裂或者折弯处R角不均匀的问题，同时成型面的两侧设计有平直的承料边，在折弯作业时可以托住待加工的板材毛坯，保证板材送进时的水平度，减少折弯角度的偏差。模体的非工作面做了直角台阶结构，一方面是为了避让折弯设备上的压料、定位组件，避免合模时发生结构干涉，另一方面台阶面也可以作为辅助定位的基准面，配合设备上的定位挡块使用，能够快速调整折弯边的尺寸，减少换模调试的时间。从实际使用的角度来说，这类整体式凹模的结构刚性充足，成型面经过硬化处理后耐磨性能较好，能够承受连续冲压折弯时的交变载荷，

　　不会因为长期使用出现成型面塌陷、磨损不均的问题，适合批量钣金件的连续加工作业。设计这类凹模的时候，首先要确认适配的折弯设备的安装槽尺寸，保证模体的安装基面尺寸和设备槽位的公差匹配，避免安装后出现模体松动、错位的问题；其次成型槽的圆弧半径要根据待加工板材的厚度、材质做匹配，针对不同屈服强度的板材，圆弧半径的取值要对应调整，防止折弯时板材出现拉伸过度或者回弹量过大的问题；另外模体的边角位置都做了小倒角处理，避免安装和换模过程中划伤操作人员，也能减少应力集中导致的模体边角崩裂问题。在实际生产应用中，这类凹模除了完成常规的90度折弯作业，也可以通过调整上模的下压行程，配合成型面的圆弧结构完成不同钝角、锐角的折弯成型，

　　只需要控制下压深度就可以调整折弯角度，不需要更换模体，能够减少产线的换模频次，提升小批量多品种钣金加工的生产效率。模体的整体结构没有多余的复杂设计，所有的工作面、安装面都采用机加工一次成型，加工难度低，后期维护也比较方便，如果成型面出现轻微磨损，只需要对成型面进行修磨抛光就可以继续使用，不需要整体更换模体，能够降低生产中的工装耗材成本。在通讯设备钣金件的加工场景里，这类凹模常用来加工设备的外壳折弯边、内部安装支架的折弯结构，因为通讯设备的钣金件普遍对折弯尺寸精度、折弯处的外观质量要求较高，这类圆弧过渡的凹模成型出来的折弯边R角均匀，表面没有压痕，能够满足通讯类钣金件的外观和装配精度要求。在安装适配性上，该凹模的底部安装面的平面度、平行度都有严格的公差要求，安装后能够保证成型槽和上模的平行度，避免折弯时出现角度两端不一致、折弯边直线度超差的问题，模体的重量控制在单人可搬运的范围内，换模时不需要借助额外的吊装设备，操作人员就可以完成快速换模作业，适合中小型加工车间的柔性生产需求。
