龙形造型户外烧烤炭炉钣金结构

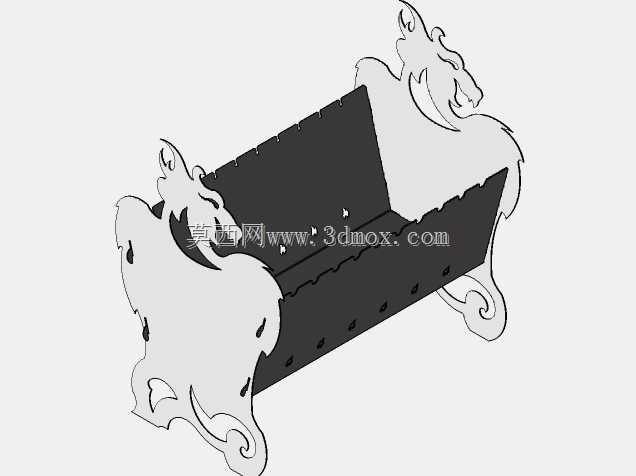

　　这款钣金拼装式炭烤炉的设计，首先锚定户外休闲聚餐、庭院烧烤、郊野露营这类高频使用场景，区别于常规量产的冲压焊接烤炉，整体采用平板切割后拼装的结构逻辑，所有构件均可通过平面激光切割或等离子切割加工完成，无需开制冲压模具，小批量定制加工的成本控制优势十分明显，同时平板状态的构件运输占用空间极小，打包运输时不会出现异形件磕碰变形的问题，用户收到后可通过构件预设的卡槽完成快速拼接，无需额外焊接或专用紧固件辅助，组装完成后整体结构稳定，可承受常规炭烤作业的载荷与温度影响。

　　从功能特性来看，炉体两侧的龙形造型立板同时承担多重结构作用，首先作为炉身的侧向支撑构件，底部的弯折支脚直接将炉体抬离放置面，避免高温直接传导至桌面或地面，防止放置面被高温灼伤，同时支脚的弧形轮廓设计可适配不太平整的户外地面，放置时的稳定性优于直脚结构；其次立板上部的龙形轮廓既做装饰用途，同时高出炉盆的部分可形成侧向挡风结构，户外使用时可减少侧向气流对炭层燃烧的干扰，避免炭火被风吹散导致的温度不均、火星飞溅问题。炉身中部的盛炭盆采用折边结构，两侧搭接到立板的预设卡槽内，盛炭盆的侧壁预留多组通风小孔，可在炭层燃烧时形成自然的下进风通道，无需额外加装鼓风装置即可保证炭块充分燃烧，减少不完全燃烧产生的烟气，盛炭盆的深度经过适配，既可以容纳足够量的木炭满足2-4人聚餐的烧烤时长需求，又不会因为炭层过厚导致烤网位置温度过高烤焦食材。

　　设计过程中首先对拼装间隙做了公差适配，所有卡槽的宽度根据选用板材的厚度预留0.15mm的装配间隙，既不会因为间隙过小导致拼装卡滞，也不会因为间隙过大出现组装后结构松垮晃动的问题；龙形轮廓的造型做了工艺性优化，所有尖角位置都做了R2以上的圆角过渡，避免切割后尖角过于锋利划伤使用者，同时轮廓的曲线段全部采用平滑圆弧拟合，切割时无需频繁调整切割头角度，加工走刀路径流畅，可有效提升切割效率、减少切割断面的毛刺残留。炉体的烤网支撑位直接在立板上冲压出定位凸台，烤网放置后不会出现横向滑移，同时凸台的高度经过测算，让烤网与炭层之间保持12cm的合理间距，这个距离下炭火的辐射温度刚好适配烧烤作业的温度区间，既不会因为距离过近导致食材表面焦糊内部未熟，也不会因为距离过远导致热效率不足、烤制时间过长。

　　从安装边界来看，组装完成后的炉体整体长度约80cm，宽度约35cm，整体高度约45cm，放置时仅需要占用不到0.3㎡的平面空间，常规的户外折叠桌、庭院石台都可以稳定放置；所有平板构件展开后最大的单件尺寸不超过85cm*40cm，常规幅面的金属板材都可以排料加工，板材利用率可达90%以上，加工余料极少。结构上没有易损的活动构件，长期使用后如果出现盛炭盆烧蚀变形的情况，可单独更换对应构件，无需整体报废，维护成本极低；拼装结构也方便使用完成后快速拆解清理，炭灰可直接从盛炭盆倒出，各个构件都可以单独擦拭清洁，不会出现焊接结构的清洁死角。针对户外使用的环境特性，构件加工完成后可做高温喷塑处理，耐受炭火高温的同时可抵御户外潮气侵蚀，长期放置在庭院环境也不会出现锈蚀掉漆的问题，龙形的造型设计也让这款烤炉区别于常规的工业感烧烤设备，在聚餐使用时具备更强的视觉辨识度，兼顾实用功能与装饰属性。
