输送设备用8040规格直径60传动滚筒结构

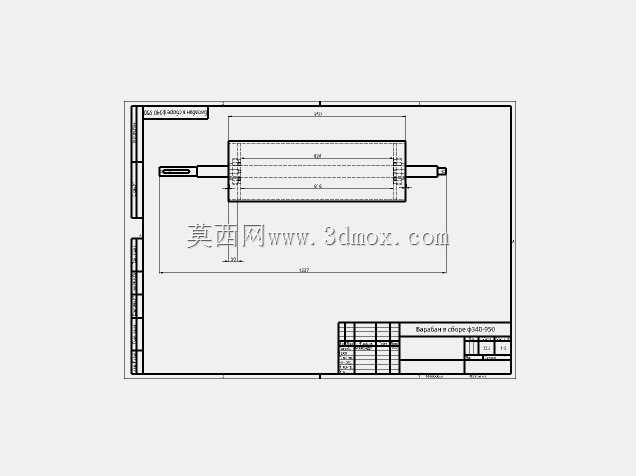

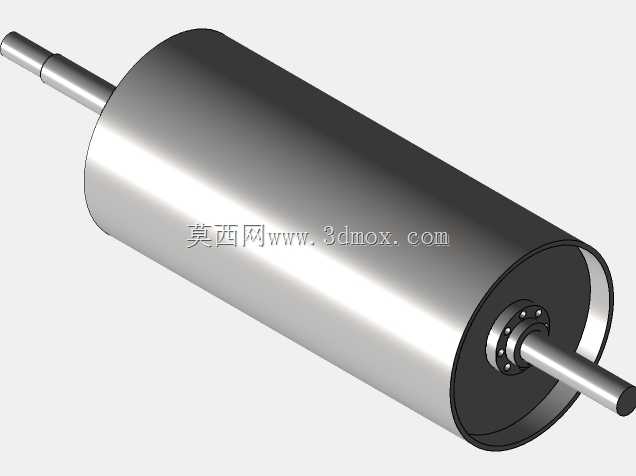

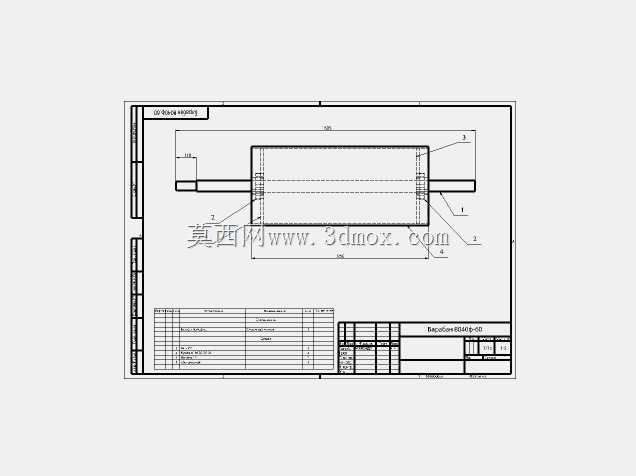

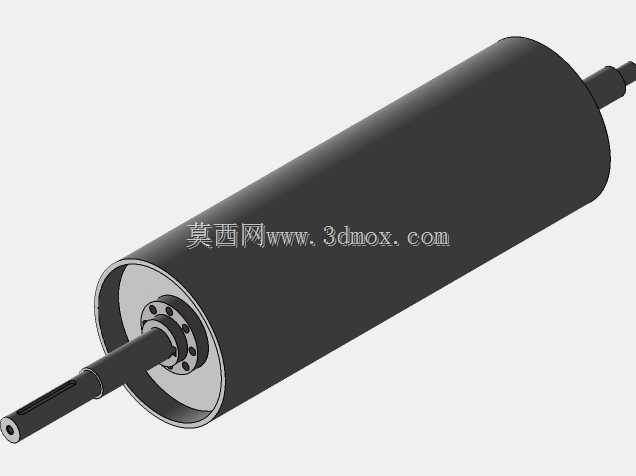

　　在散料输送、工位转运这类连续物料搬运场景里，滚筒作为带式输送设备的核心传力构件，其结构合理性直接决定整条输送线的运行稳定性与维护周期。这款直径60、适配8040规格安装框架的传动滚筒，在设计阶段就优先考虑了常规轻型输送场景的载荷适配性，没有采用冗余的厚重结构，而是针对100kg/m线载荷以内的轻型输送工况做了结构优化，既满足日常传力需求，也控制了自身转动惯量，降低驱动端的动力损耗。从结构布局来看，滚筒主体采用空心筒体设计，两端同轴配置伸出轴段，轴段与筒体的连接位置做了台阶式定位结构，装配时可以直接靠台阶面实现轴向定位，不需要额外加装定位套来调整轴向位置，能有效减少装配环节的累计误差，保证两端轴段的同轴度控制在0.05mm以内，

　　避免运行过程中出现皮带跑偏、轴端轴承偏磨的问题。筒体的外圆面做了统一的粗糙度控制，没有刻意做防滑包胶处理，适配普通平皮带、窄型同步带的传动需求，针对有防滑需求的场景，也可以在现有筒体基础上直接包覆橡胶层，不需要改动主体安装尺寸，具备不错的场景适配性。安装边界方面，这款滚筒的两端轴径做了标准化设计，适配常规6002系列深沟球轴承的安装尺寸，轴承位的公差配合选了k6过渡配合，既保证轴承内圈与轴的同步转动，也不会因为过盈量过大导致轴承装配时出现内圈涨大、预紧力超标的问题。两端轴段的伸出长度匹配80系列铝型材框架的安装槽间距，安装时不需要额外裁切轴段，直接将轴端卡入型材配套的轴承座安装位即可完成固定，整体安装跨距控制在400mm，

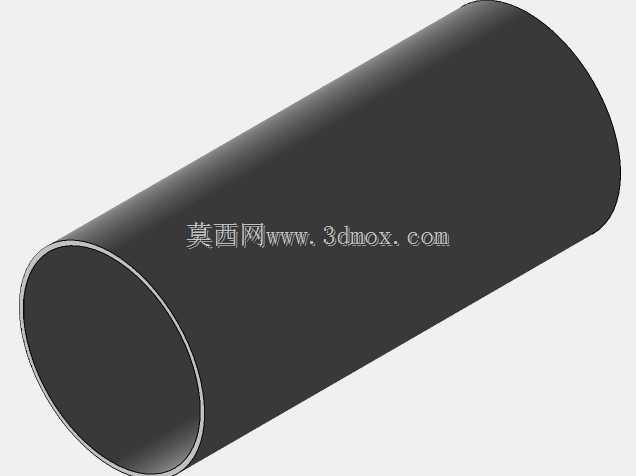

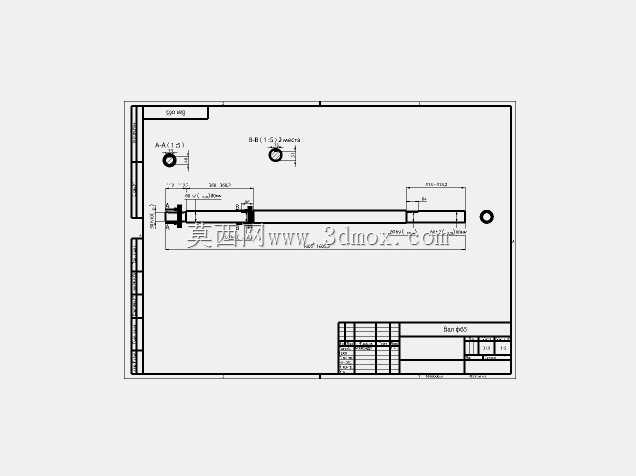

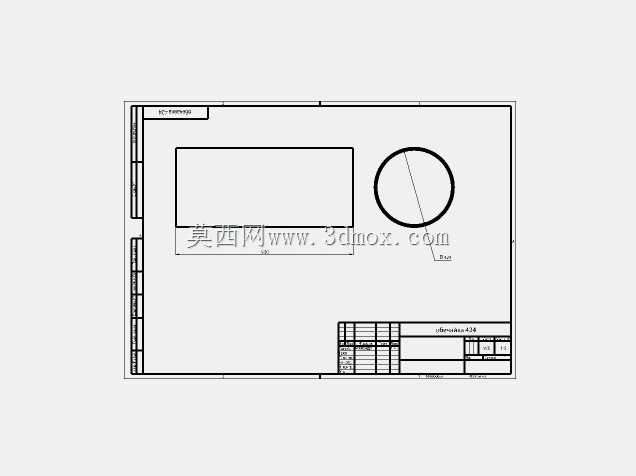

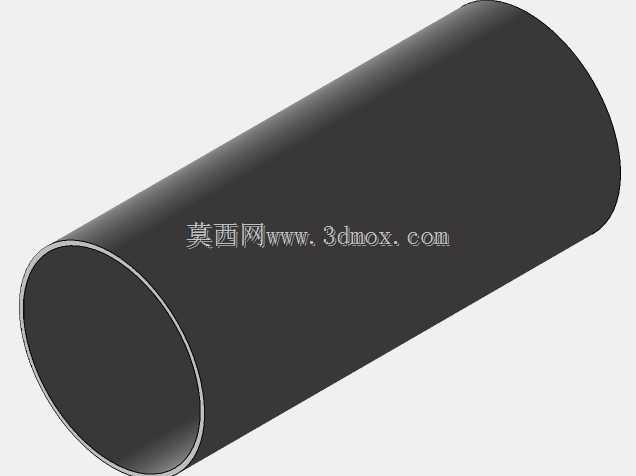

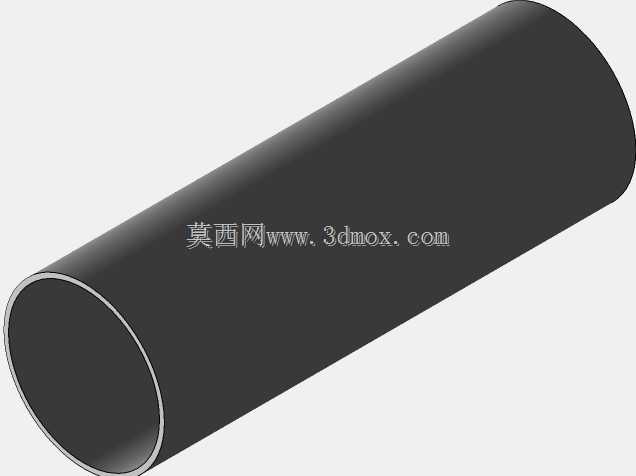

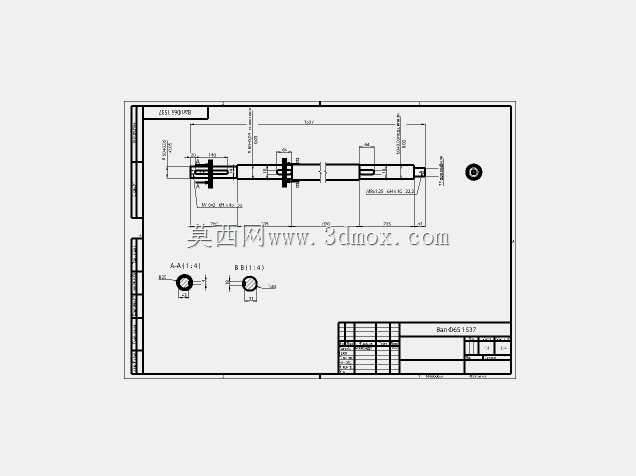

　　适配宽度400mm以内的输送皮带使用。从功能特性上看，这款滚筒的筒体壁厚做了针对性选型，在满足径向圆跳动要求的前提下，选用3mm壁厚的无缝钢管加工筒体，空载状态下筒体的径向跳动量可以控制在0.2mm以内，带载运行时不会因为筒体变形导致皮带出现周期性跳动。轴段的材料选用45号钢调质处理，调质硬度控制在HB220-250，既保证轴的抗扭强度，也具备足够的韧性，遇到瞬时卡料的冲击载荷时不会出现轴段断裂的问题。设计过程中还考虑了维护便利性，两端的轴承安装位预留了足够的拆卸空间，后期更换轴承时不需要将整个滚筒从机架上完全拆下，只需要松开一侧轴承座的固定螺栓就可以将轴承从轴段上退出，大幅缩短日常维护的停机时间。在实际应用中，

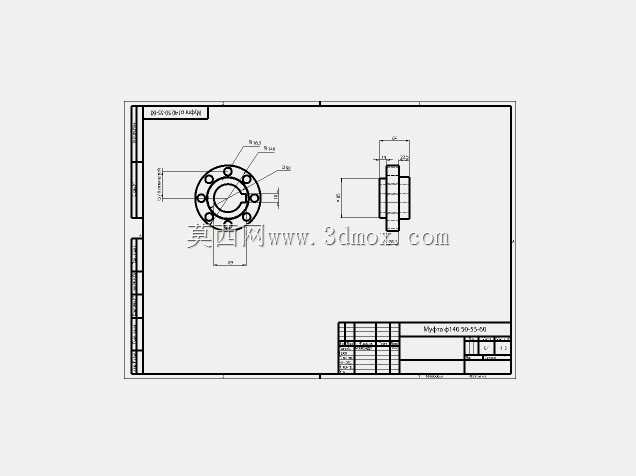

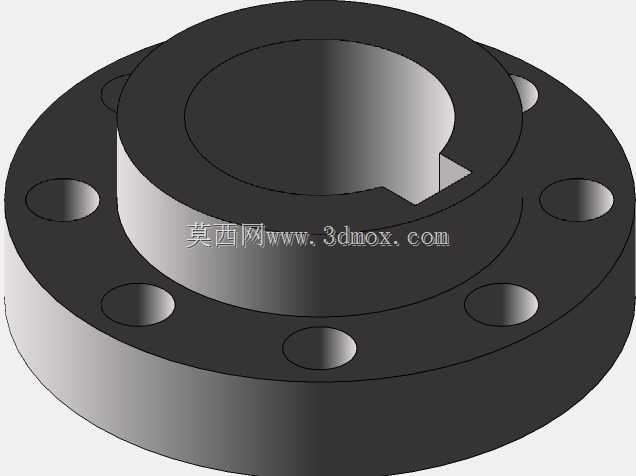

　　这类滚筒除了用在常规的皮带输送机上，也可以作为从动辊用在工装板倍速链的两端张紧位置，或者作为导向辊用在物料转向输送的过渡段，只要安装尺寸匹配，不需要做额外的结构修改就可以直接替换使用。针对不同的安装场景，轴端的连接结构也做了通用化设计，既可以通过键连接与链轮、同步带轮配合实现动力输入，也可以做成无键的光轴结构，依靠顶丝固定传动件，适配不同厂家的输送线模块化安装标准。筒体的两端做了倒角处理，装配时不会因为锐边刮伤皮带的边缘，延长皮带的使用寿命，同时轴端的倒角也方便轴承、传动件的装配导入，减少装配过程中零件磕碰损伤的概率。
