双段套筒式伸缩传动辊轴结构设计

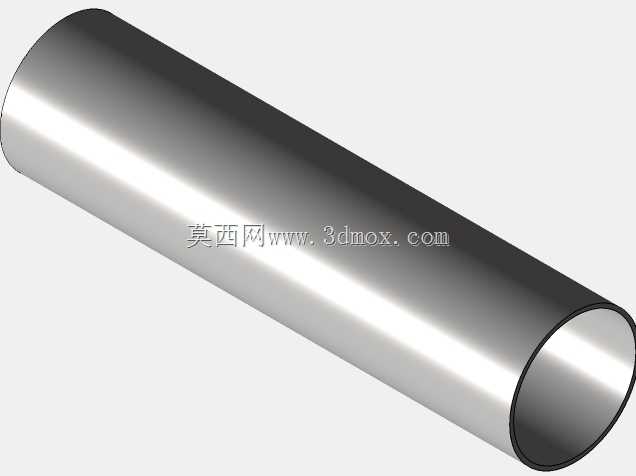

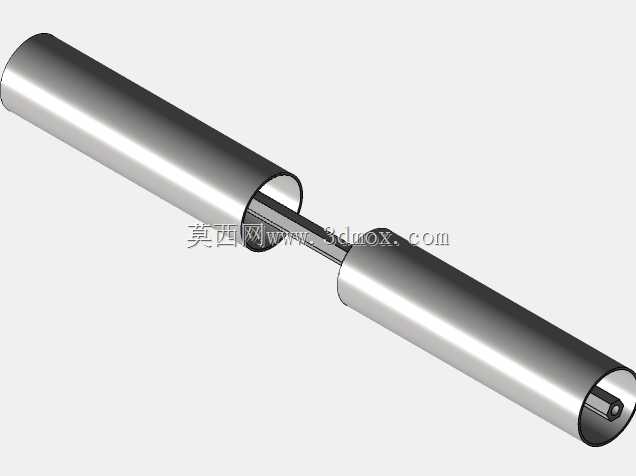

　　在连续输送设备、长距离物料转运线以及可调距工装夹具的传动环节中，这类双段套筒式伸缩辊轴的应用场景十分广泛，尤其适配需要动态调整传动跨距、存在安装位偏差补偿需求的工位。不同于常规固定长度的实心辊轴，该结构采用内外双层套筒配合内置芯轴的组合形式，外层两段金属套筒采用高精度冷拔无缝钢管加工，内孔与芯轴的配合公差选取H7/g6间隙配合等级，既保证伸缩滑动过程无卡滞，又能将径向跳动量控制在0.05mm以内，满足中低速传动场景下的同轴度要求。

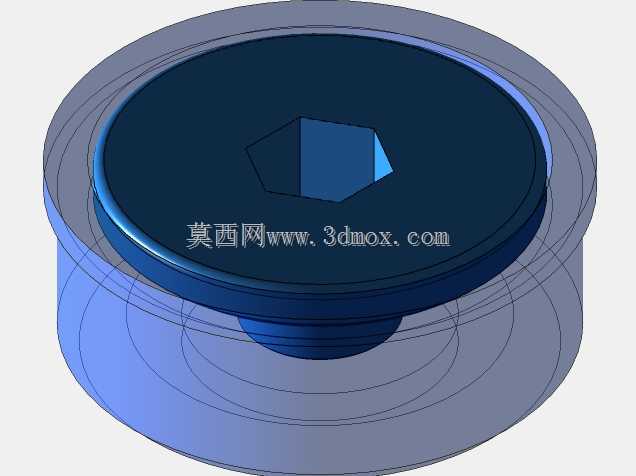

　　从实际使用功能来看，该辊轴可根据安装工位的实际跨距自由调整总长度，调整范围覆盖单段套筒长度的60%，调整到位后可通过套筒端部的紧定螺钉实现轴向锁止，锁止后可传递的额定扭矩达到120N·m，适配1m/s以下线速度的散料、包装件输送场景，也可作为轻型工装的导向伸缩轴使用。设计过程中优先考虑了现场安装的容错性，很多老旧输送线改造时，原有机架的安装孔位会存在焊接变形、累计安装误差，固定长度辊轴往往需要二次打磨修配才能装入，而该伸缩结构可在一定范围内自适应孔位间距偏差，大幅降低现场安装的修配工作量，缩短设备改造停机时长。

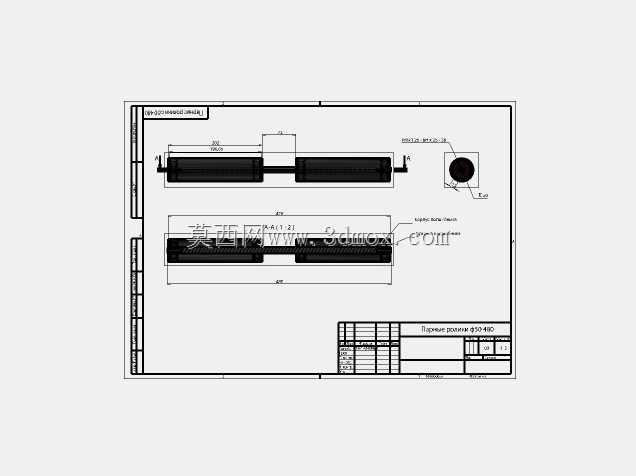

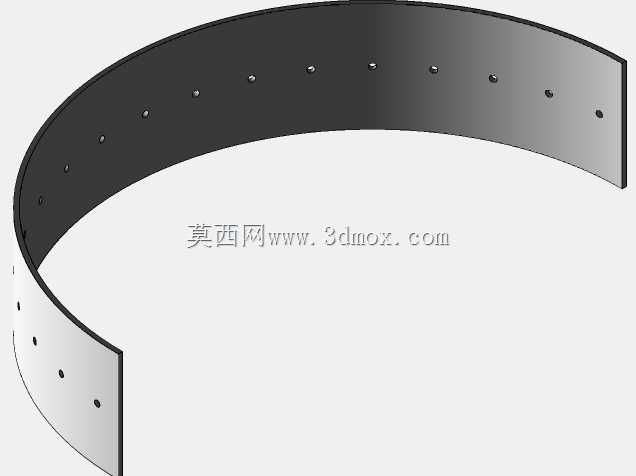

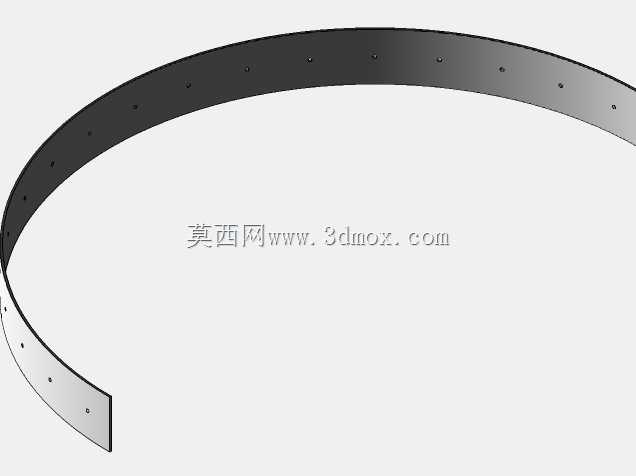

　　外形尺寸方面，单段套筒的外径设计为50mm，壁厚3mm，内置芯轴直径20mm，完全收缩状态下总长度为320mm，完全伸出状态下总长度可达520mm，两端轴头采用标准12mm方头设计，可直接适配常规带座外球面轴承的安装尺寸，无需额外加工转接件。安装边界上，需要预留的轴向伸缩活动余量不小于20mm，径向安装空间需保证比套筒外径大10mm以上，避免伸缩过程中与机架护板、侧边附属构件发生运动干涉。套筒外表面做了硬铬电镀处理，镀层厚度0.02mm，表面粗糙度达到Ra0.8，既可以减少输送皮带与辊面的摩擦磨损，也能在潮湿、多粉尘的车间环境下避免辊面锈蚀，延长部件的实际使用寿命。

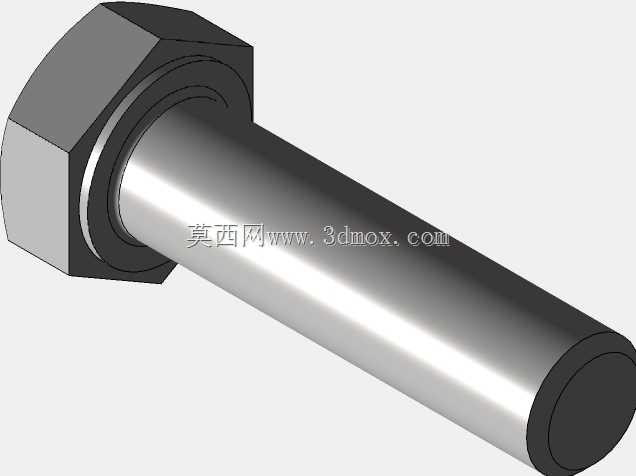

　　结构细节上，两段套筒的相邻端部做了15°倒角导向处理，芯轴表面涂覆有二硫化钼固体润滑涂层，长期使用无需额外加注润滑脂即可保持顺畅的滑动性能，避免常规润滑结构在粉尘环境下容易沾附磨粒造成磨损加剧的问题。端部的轴头与套筒采用过盈压装加焊接的组合连接方式，焊接后做去应力退火处理，消除焊接热变形带来的轴头偏摆问题，保证辊轴转动时的动平衡精度，减少高速转动下的机架振动。在传动适配性上，该辊轴既可以作为无动力托辊使用，依靠物料或皮带的摩擦力带动转动，也可以在一端轴头加装链轮、同步带轮，作为主动传动辊使用，适配不同动力配置的输送线需求。针对部分需要频繁调整长度的使用场景，还可以在芯轴表面加工等距的环形定位槽，配合套筒上的弹簧销实现快速档位调节，无需工具即可完成长度调整，适配多规格产品换型生产的柔性生产线需求。
