双油口长筒型液压油缸结构

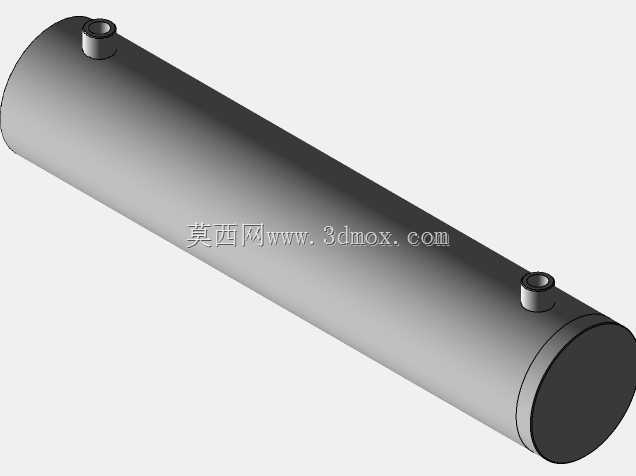

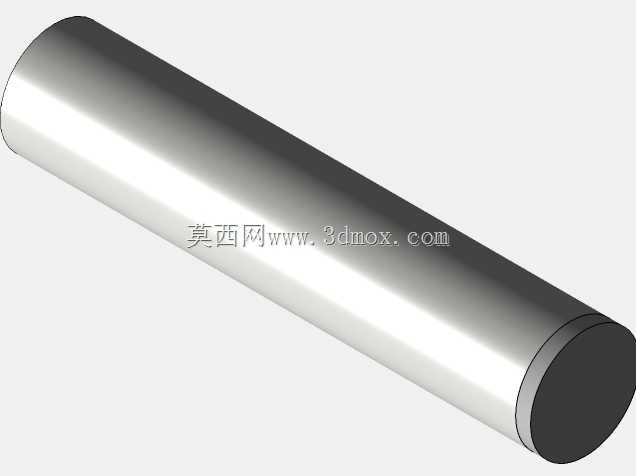

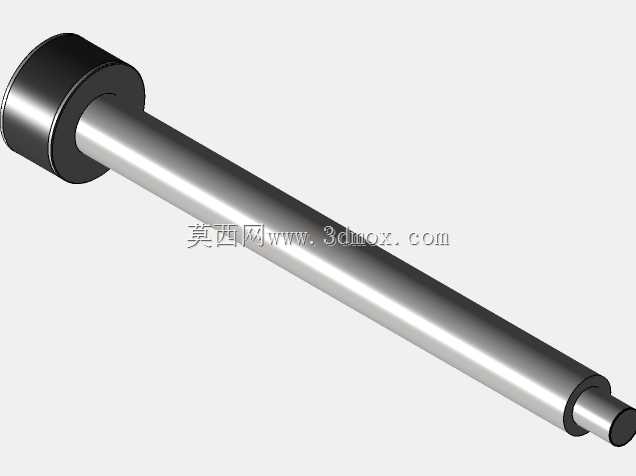

　　在重型工程机械、农业装备、工业液压系统的执行端布局里，这类长行程双油口液压缸是直线往复动作输出的核心承载部件，日常在装载机举升臂、农机具翻转机构、固定式液压工装的压紧工位上，都能见到同结构油缸的应用。不同于带外置安装耳轴的铰接式油缸，这款缸体采用光滑圆柱筒身设计，两个油口分别布置在缸筒靠近两端的外圆侧壁上，无外伸的安装法兰或铰点结构，适配嵌入安装在设备的预制安装腔体内，靠缸筒外壁与安装腔的配合实现径向定位，可大幅压缩安装占用的外部空间，适合设备内部布局紧凑、无法预留外置铰点安装空间的场景。从功能逻辑上看，两个侧置油口分别对应无杆腔与有杆腔的油路接口，压力油从靠近缸底端的油口注入时，推动活塞带动活塞杆向外伸出，输出推力动作；

　　当压力油从靠近杆端的油口注入时，带动活塞杆回缩，完成回程动作，缸体两端的端盖采用与缸筒等径的密封结构，端盖外圆与缸筒内壁采用密封圈配合，避免高压油泄漏，同时保证缸体整体外轮廓为规整圆柱，没有突出的连接结构，适配嵌入式安装的尺寸要求。设计过程中首先要匹配系统额定工作压力确定缸筒壁厚，这类长行程油缸的缸筒内壁需要保证足够的圆柱度与表面粗糙度，减少活塞往复运动时的密封件磨损，油口的位置需要避开活塞的行程极限位置，保证活塞运行到行程端点时不会遮挡油口，避免出现困油或者压力油无法正常进出的问题。两个油口采用标准内螺纹接口，可直接对接液压管路的管接头，油口根部与缸筒外壁的焊接位置需要做圆角过渡处理，降低应力集中，

　　避免油缸在高压往复工作时焊缝位置出现开裂泄漏。安装边界上，缸体整体为等径圆柱结构，安装时需要在设备的安装基座上加工与缸筒外径匹配的安装孔，孔的长度略短于缸筒总长度，保证缸体装入后两端不会与其他部件发生干涉，两个油口的朝向需要与管路布置方向对齐，避免安装后管路出现过度弯折，影响油路通流能力。实际选型应用时，需要根据设备所需的推拉力计算缸径参数，结合动作行程确定缸筒总长度，同时匹配系统工作压力校核缸筒的强度，避免高压工况下缸筒出现鼓胀变形，油口的通径需要匹配系统流量，避免通流过小造成油液流速过高，带来不必要的压力损失与发热问题。这类结构的油缸因为外轮廓规整，安装后不会突出设备基体，在一些对外观平整度有要求、

　　或者设备外部有其他运动部件需要避让的场景下，比带外置安装结构的油缸更有适配优势，日常维护时只需要定期检查油口连接处的密封情况，观察缸体表面是否有渗漏油痕迹即可，因为没有外置的铰点润滑点，维护工作量比铰接式油缸更低。建模过程中需要注意缸筒内壁与活塞的配合公差，端盖与缸筒的密封槽尺寸需要匹配所选密封圈的规格，油口的螺纹深度需要满足管接头的拧入深度要求，避免螺纹过浅导致接头安装不到位出现漏油，同时油口内部的通油孔需要与缸筒内部腔体完全连通，不能有残留的加工台阶影响油液流动。
