液压动力单元铸铁机体壳体结构

　　该机体属于液压动力转换装置中的核心承载壳体，常见于小型液压站、工程机械辅助动力单元、试验台液压源以及紧凑型油压设备中。它的作用并不是单纯形成外观轮廓，而是为内部柱塞、齿轮、配流构件、密封组件和传动轴提供确定的装配基准，同时承受油压循环过程中产生的内压脉动、螺栓预紧力和外部安装载荷。实际选型时，工程人员首先关注的是壳体各法兰面之间的同轴关系、孔位分布和腔体避让空间，因为这些尺寸直接决定内部运动件能否顺利装入，也决定后期维护时端盖、阀块和管路是否有足够操作空间。

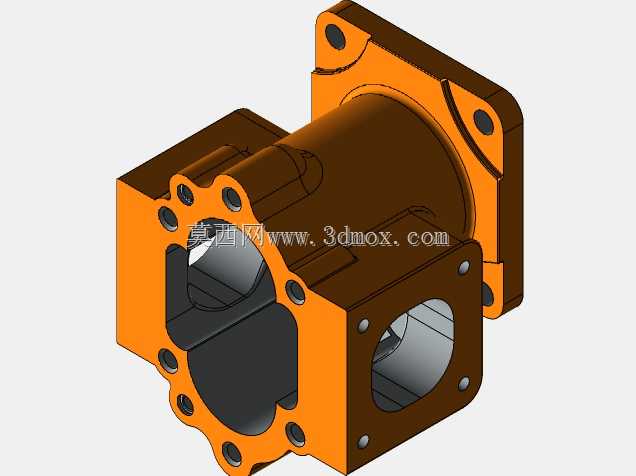

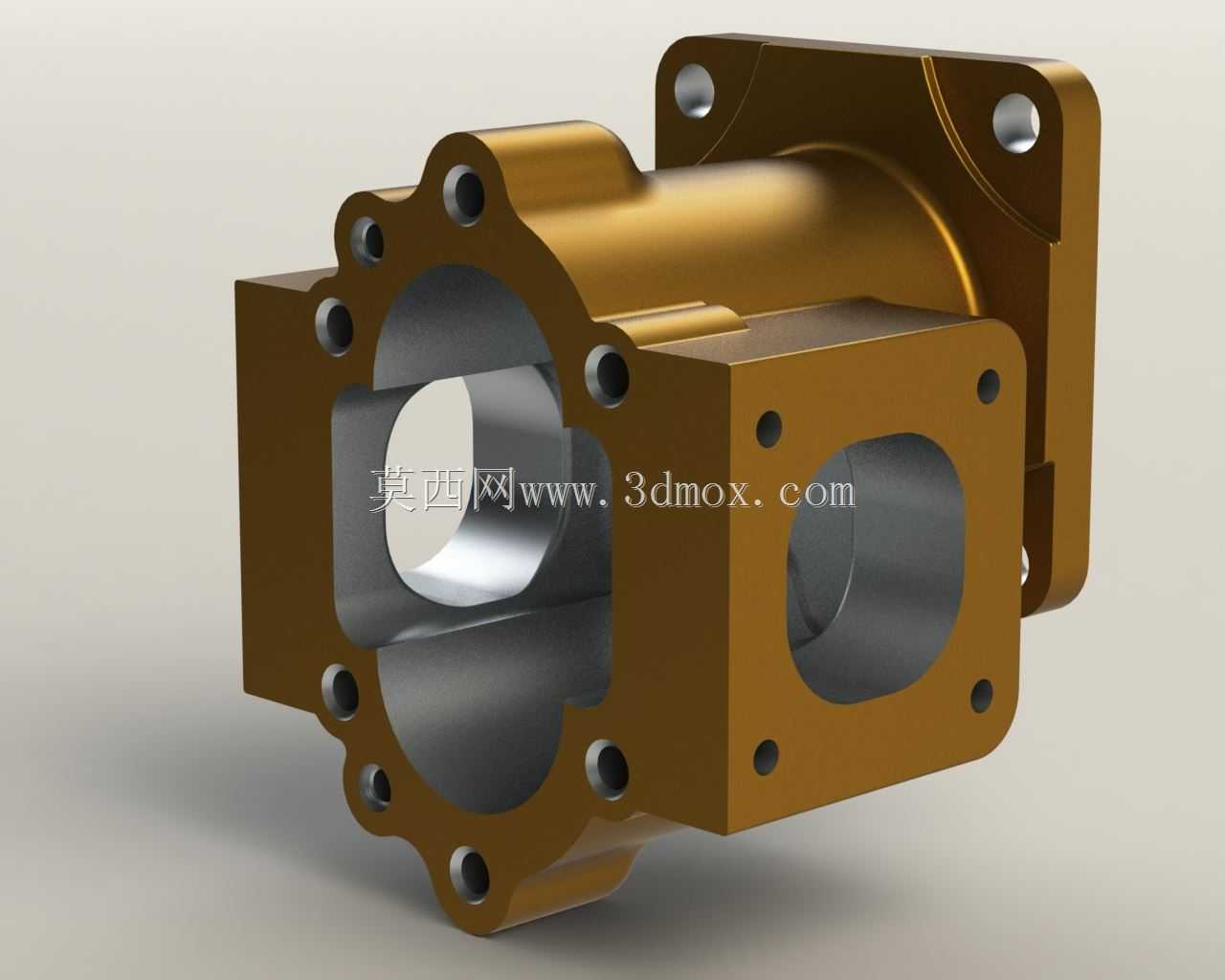

　　从结构外形看，机体采用多面开口的箱筒复合形式。主体沿轴向形成贯通式圆筒腔，用于容纳转子或柱塞组件；侧向开设较大的方形与圆形窗口，便于内部构件装配、检查和油路对接。端部法兰盘厚度明显加大，周边布置多个螺栓孔，能够把端盖或连接座以均匀压紧方式固定在壳体上。法兰孔位围绕腔体中心对称分布，这种布置有利于密封面受力均衡，减少局部翘曲导致的渗漏风险。对于液压设备而言，密封面平面度、螺栓孔位置度和孔口倒角质量都很关键，模型中这些区域的几何关系表达清楚，可直接作为结构评审和加工工艺讨论的基础。

　　设计思路上，该壳体没有采用简单等壁厚箱体，而是在承压腔周围保留较厚实体，在安装耳板、法兰过渡区和窗口边缘形成加强轮廓。圆筒外壁与方形接口之间通过圆弧和凸台过渡，能够降低铸造应力集中，也能提高整机在压力波动下的刚度。侧面多个小孔并非随意布置，通常承担紧固件定位、油道沟通、堵头安装或传感器接口预留等功能。建模时需要特别区分通孔、沉孔、螺纹底孔和工艺孔的边界，因为后续工程图中不同孔型对应的加工方式、密封形式和装配公差并不相同。

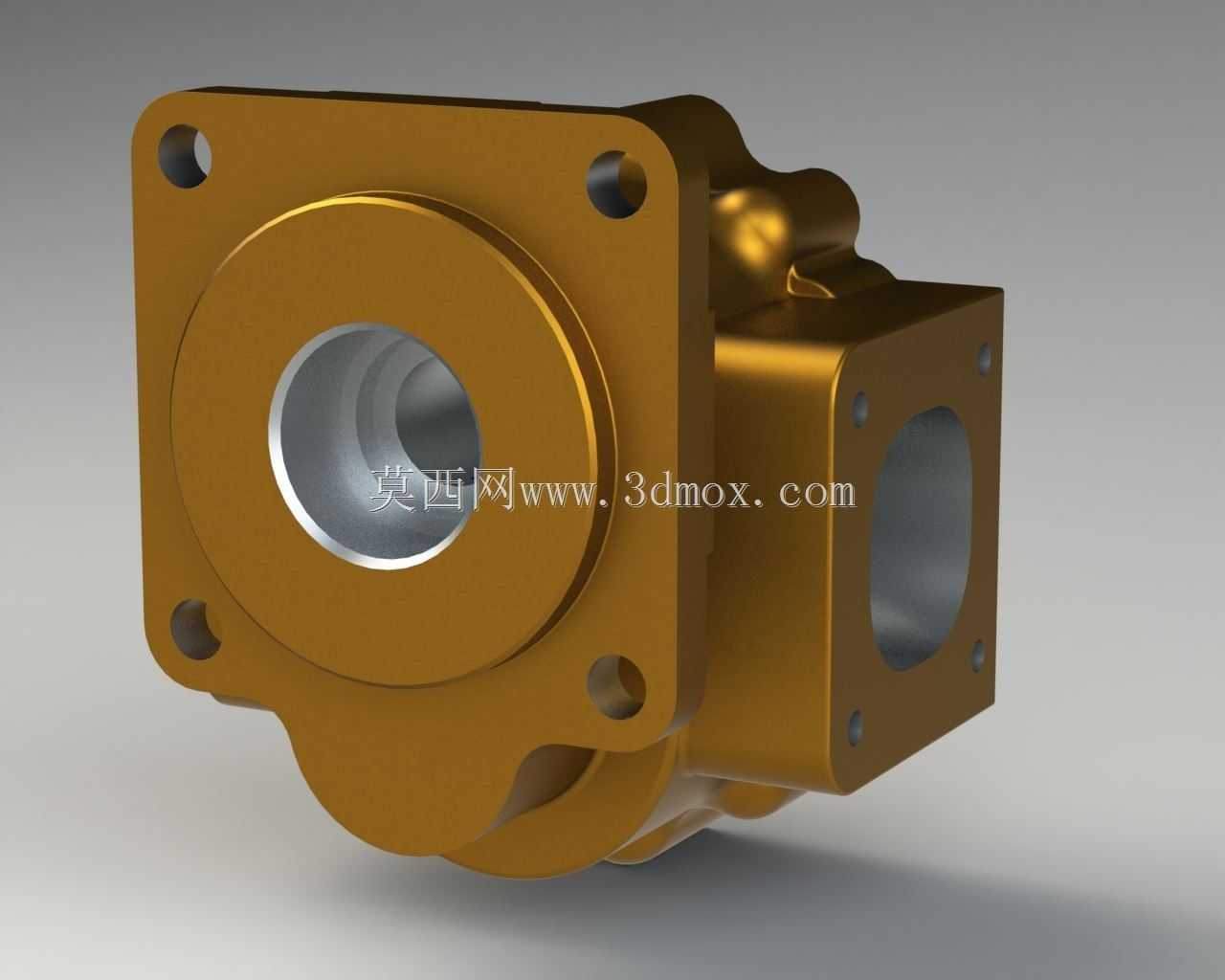

　　安装边界方面，后端方形法兰可作为主要固定界面，适合与支架、齿轮箱或设备基座连接；前端圆形法兰用于端盖或输出侧组件定位；侧向窗口则为阀板、管路接头和检修盖板提供安装面。布置该零件时，不能只按外形包围盒预留空间，还要考虑螺栓扳手空间、密封圈压缩量、管路接头旋转半径以及内部零件抽装方向。若机体安装在狭窄机架内，侧向开口附近应留出拆卸端盖和取出内部组件的直线通道；若靠近电机或联轴器，则需校核轴向连接长度，避免传动轴伸入后与腔壁或密封座发生干涉。

　　在油路系统中，机体还承担压力油通道与容腔分隔的作用。内部空腔的转折处需要兼顾流体通过面积和结构强度，过大的腔体虽然有利于布置零件，但会增加充油体积和机体重量；过小的壁厚虽然紧凑，却可能在高压脉冲下产生变形。实际设计中通常会围绕高压区、回油区和安装区分别确定壁厚，再通过加强筋、凸台和圆角把载荷传递到法兰连接面。该模型把内腔开口、外部法兰和螺栓连接关系完整呈现，适合用于液压总成布局校核、铸件结构分析、装配干涉检查以及维修工艺演示。

　　从加工与装配角度看，这类机体多采用铸造毛坯后进行关键面铣削、镗孔和钻孔。法兰端面需要与主腔轴线保持垂直或平行关系，同轴孔系则要控制圆度和位置度，否则内部运动件会出现偏磨、密封失效或噪声增大。三维结构在评审时可沿剖切方向检查壁厚均匀性，也可模拟端盖螺栓装入顺序，判断密封压边是否连续。对于设备选型人员，该类壳体的价值在于提供明确的接口轮廓：哪些面用于承压连接，哪些孔用于紧固，哪些窗口用于检修，哪些区域需要避开管路和线束，都能在模型中提前确认，从而减少样机阶段反复改孔、补板和重新铸造的风险。
