嵌入式可编程定时开关控制组件结构设计

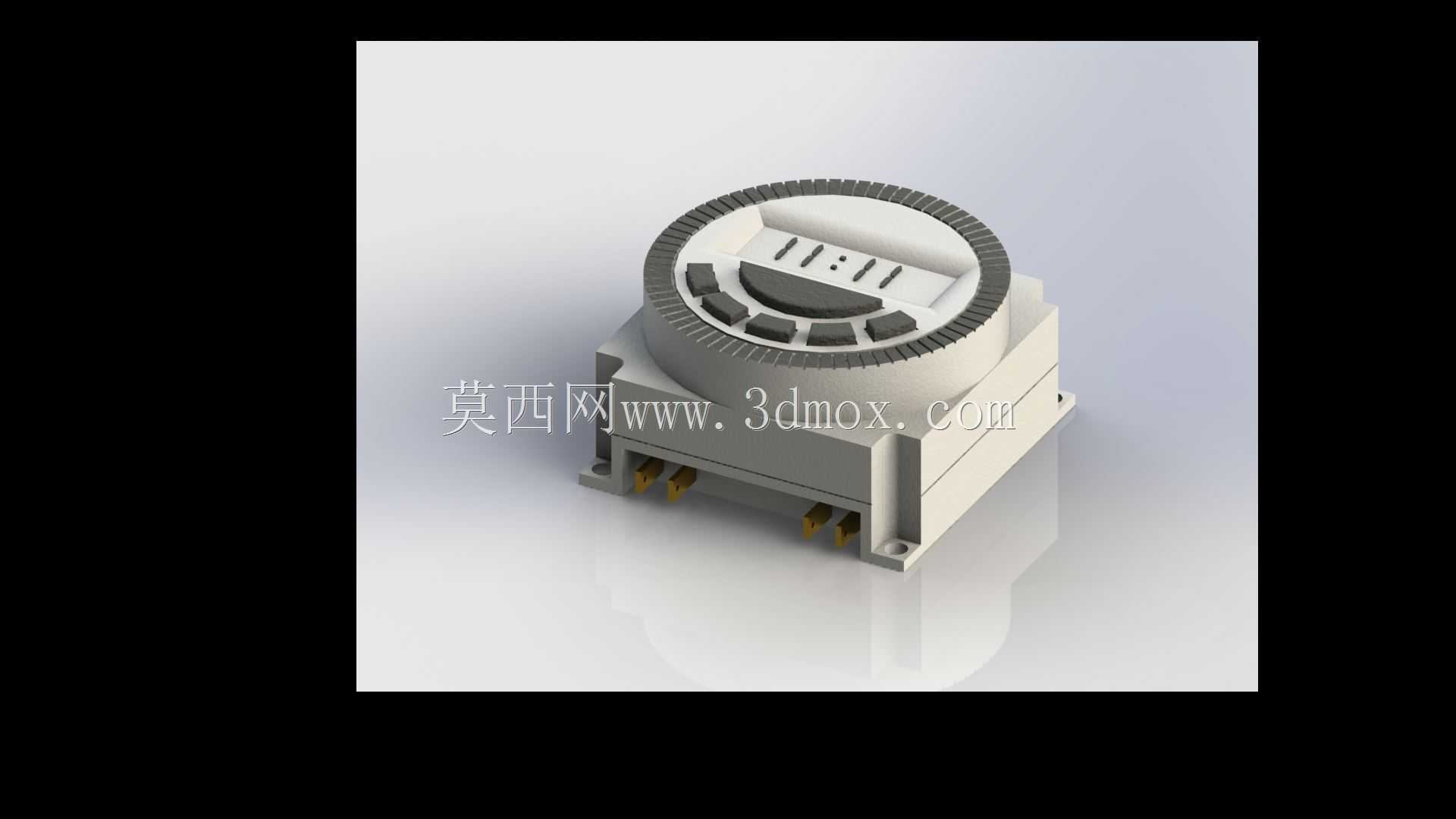

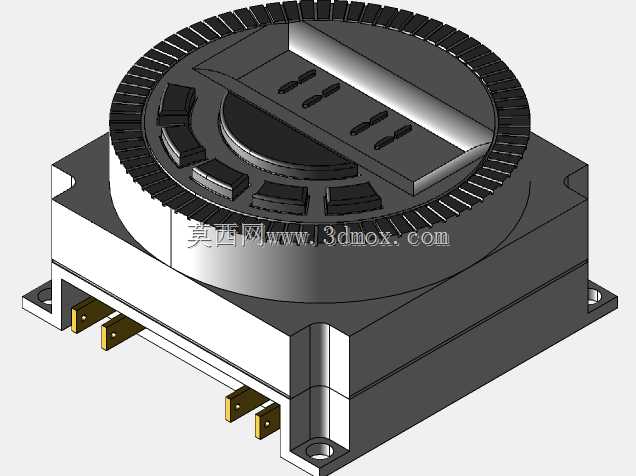

　　在民用电气控制、小型工业设备时序控制场景里，这类嵌入式可编程定时开关是非常常见的时序控制元件，常被集成在配电箱、小型设备控制回路、商用家电供电回路中，用来实现按预设时间通断电路的功能，替代人工值守的通断操作，降低长期运行的人力成本，同时提升时序控制的精度，避免人工操作的时间误差。从结构设计来看，这款组件采用了嵌入式安装的基座设计，主体外壳为阻燃工程塑料材质，上部的旋钮式操作区搭配数字显示窗口，既保留了传统机械定时器的旋钮操作手感，又通过数字显示提升了时间设置的直观性，用户可以通过周边的拨片式按键完成多组定时时段的编程设置，支持按日循环、周循环等多种时序逻辑设定，满足不同场景的通断控制需求。安装边界上，

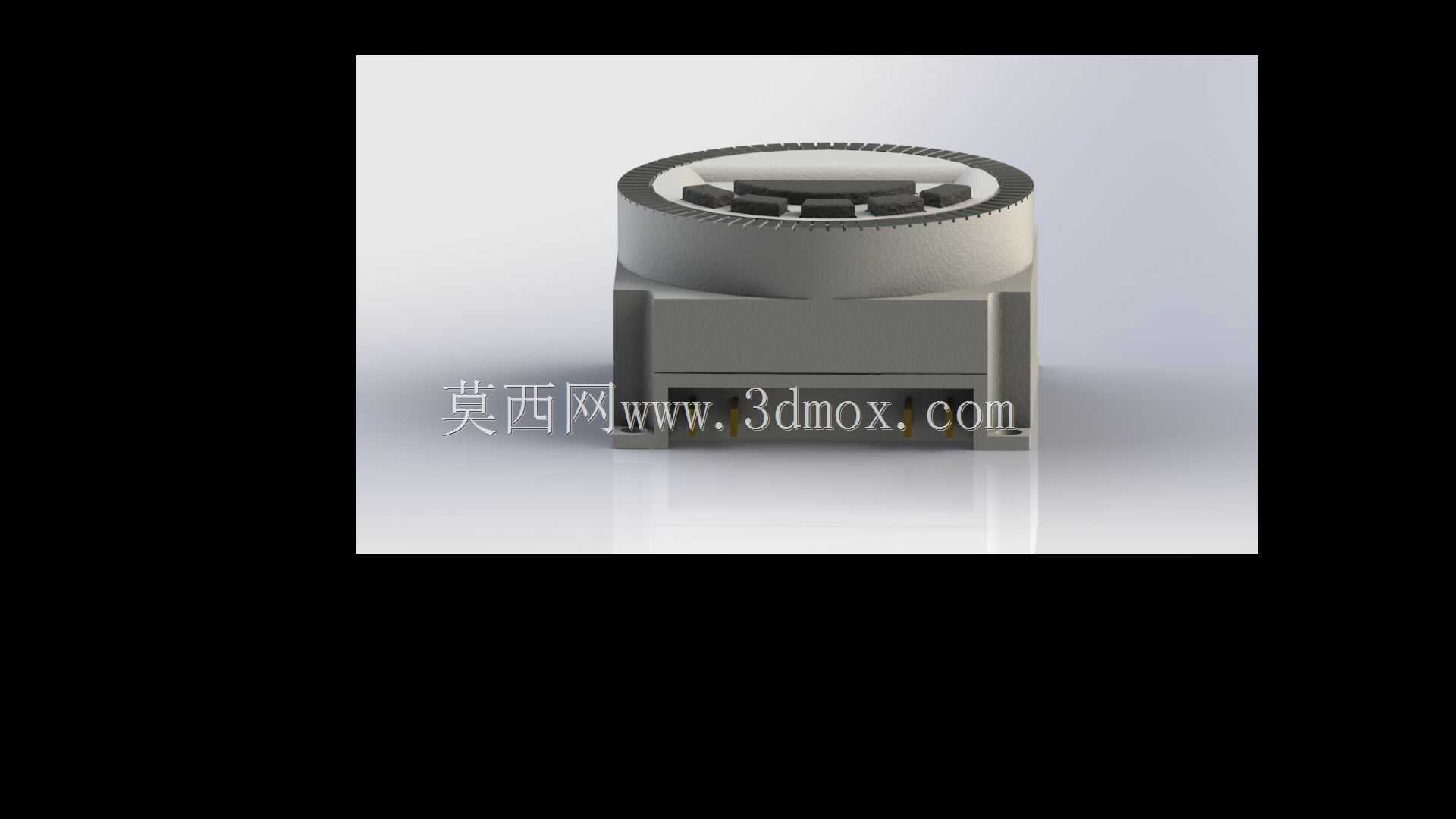

　　基座底部预留了标准的导轨卡扣结构，同时两侧带有螺丝固定孔位，既可以适配常规的DIN导轨安装，也可以通过螺丝直接固定在设备壳体的安装位上，底部的接线端子采用插片式设计，适配常规的导线压接端子，接线时不需要额外焊接，直接将压好端子的导线插入端子位锁紧即可，大幅降低现场安装的接线难度。设计过程中，首先要考虑的是操作区的人机交互合理性，旋钮的阻尼力度经过调校，转动时不会过松导致误触，也不会过紧造成操作费力，周边的功能按键采用凸起式设计，盲操作时也能通过触感分辨不同按键的功能，显示窗口采用透明PC材质覆盖，表面做了防刮花处理，同时具备一定的防泼溅能力，适配厨房、设备间等可能存在少量溅水的使用场景。外壳的分型面设计在基座中部，

　　上下壳体通过卡扣加超声波焊接的方式固定，整体防护等级可以达到IP40，能够阻挡日常环境中的灰尘侵入内部电路，避免积灰导致的触点接触不良问题。内部结构上，计时模块与继电器输出模块做了分区布局，计时控制板位于上部操作区下方，继电器模块位于基座下部靠近接线端子的位置，大电流走线与信号控制走线分开排布，减少大电流通断时对计时芯片的电磁干扰，保证长时间运行时计时精度不会出现偏移。这类定时开关的实际应用场景覆盖很广，小到家庭里的热水器定时通电、商铺的招牌灯定时开关，大到小型生产线的辅助设备时序启停、农业灌溉的定时通水控制，都能看到这类组件的身影，相比传统的机械定时器，可编程的设计支持多组时段设置，不需要每天手动调整定时位置，

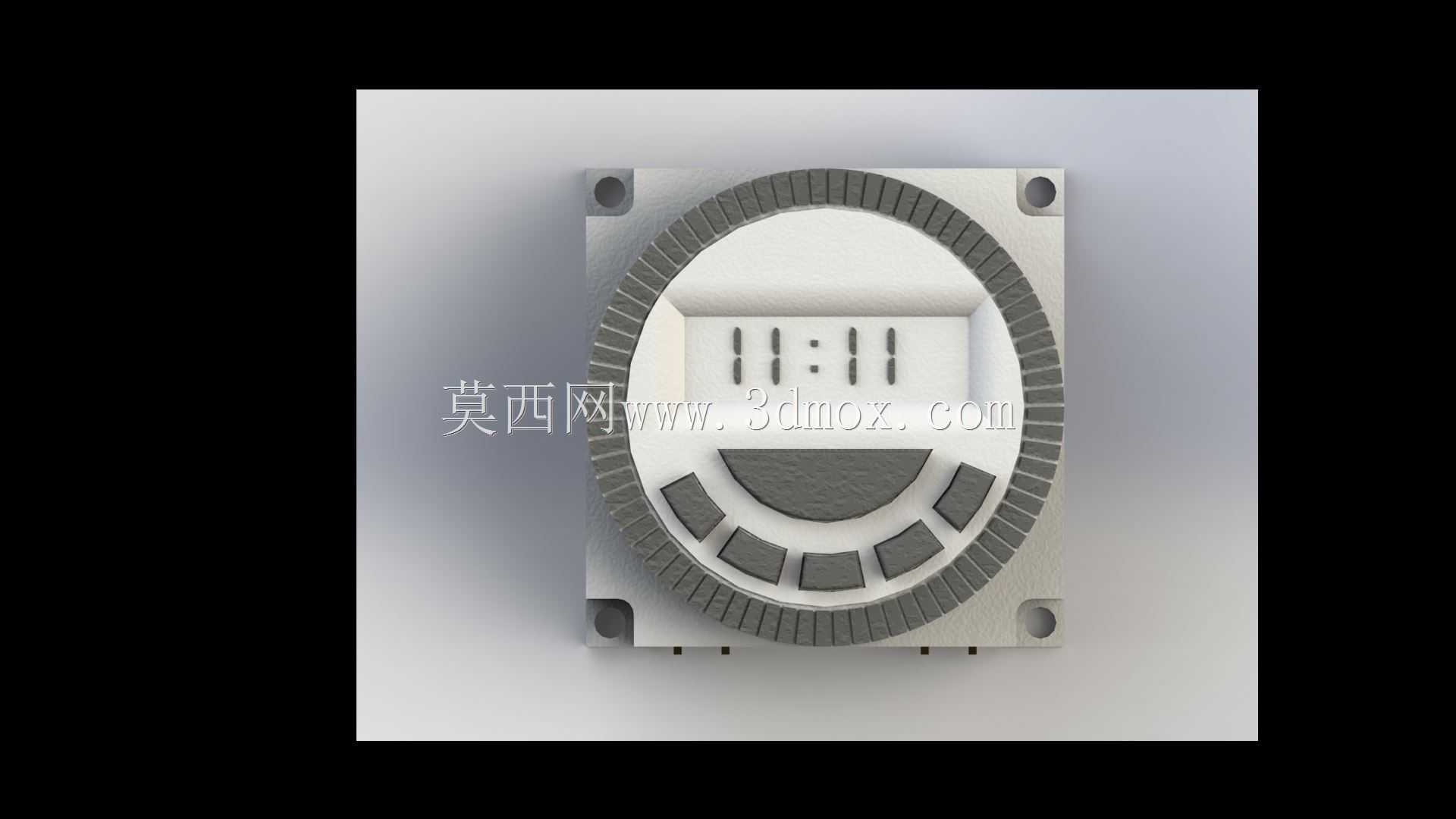

　　一次设置即可长期按预设逻辑运行，同时数字计时的精度远高于机械发条结构，长时间运行的时间误差可以控制在每月一分钟以内，不需要频繁校准时间。在建模过程中，需要重点关注安装位的尺寸公差，导轨卡扣的尺寸要适配标准35mmDIN导轨的安装尺寸，卡扣的弹性臂厚度要经过校核，保证多次拆装后不会出现塑性变形，接线端子的插片间距要符合电气安全间距要求，不同极性的端子之间要预留足够的爬电距离，避免高压工况下出现拉弧短路问题。上部的旋钮外圈做了防滑齿纹设计，转动时的摩擦力足够，即使手上有少量油污也能顺利转动调整时间，显示窗口的倾斜角度经过优化，安装在配电箱内时，操作人员站在柜前不需要过度弯腰就能清晰看到屏幕上显示的时间与定时状态。基座底部的定位凸台可以在安装时起到预定位作用，将组件卡入导轨后凸台会先抵住导轨边缘，方便后续锁紧固定螺丝，不会出现安装时组件偏移的问题。整体结构没有多余的复杂零件，所有零部件都采用模具量产的常规工艺设计，外壳采用注塑成型，按键采用软胶材质二次注塑，兼顾操作手感与密封性能，内部电路板采用标准波峰焊工艺即可生产，整体装配流程简单，不需要复杂的工装夹具就能完成整机组装，适合批量量产。
