超薄嵌入式数显测温装置结构设计

　　日常做消费类电子结构设计时，这类超薄数显测温结构的适配场景非常广，小到桌面温湿度计、家电内置测温模块，大到工业机柜内部温度监测终端、小型实验设备的温度显示单元，都能看到同类型结构的应用。不同于传统指针式测温装置的机械传动结构，这款数显结构完全依托数码段显示做布局，整体做了扁平化的超薄处理，外壳采用上下扣合的装配方式，没有额外的突出安装耳，既可以直接做独立桌面设备的面壳，也能嵌入到其他设备的面板预留槽内，适配不同的集成需求。

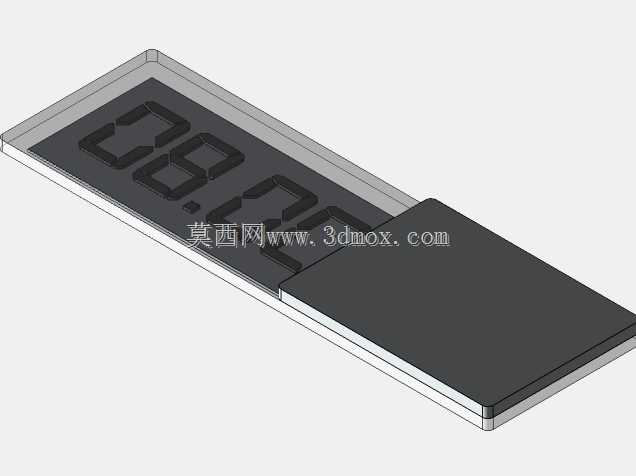

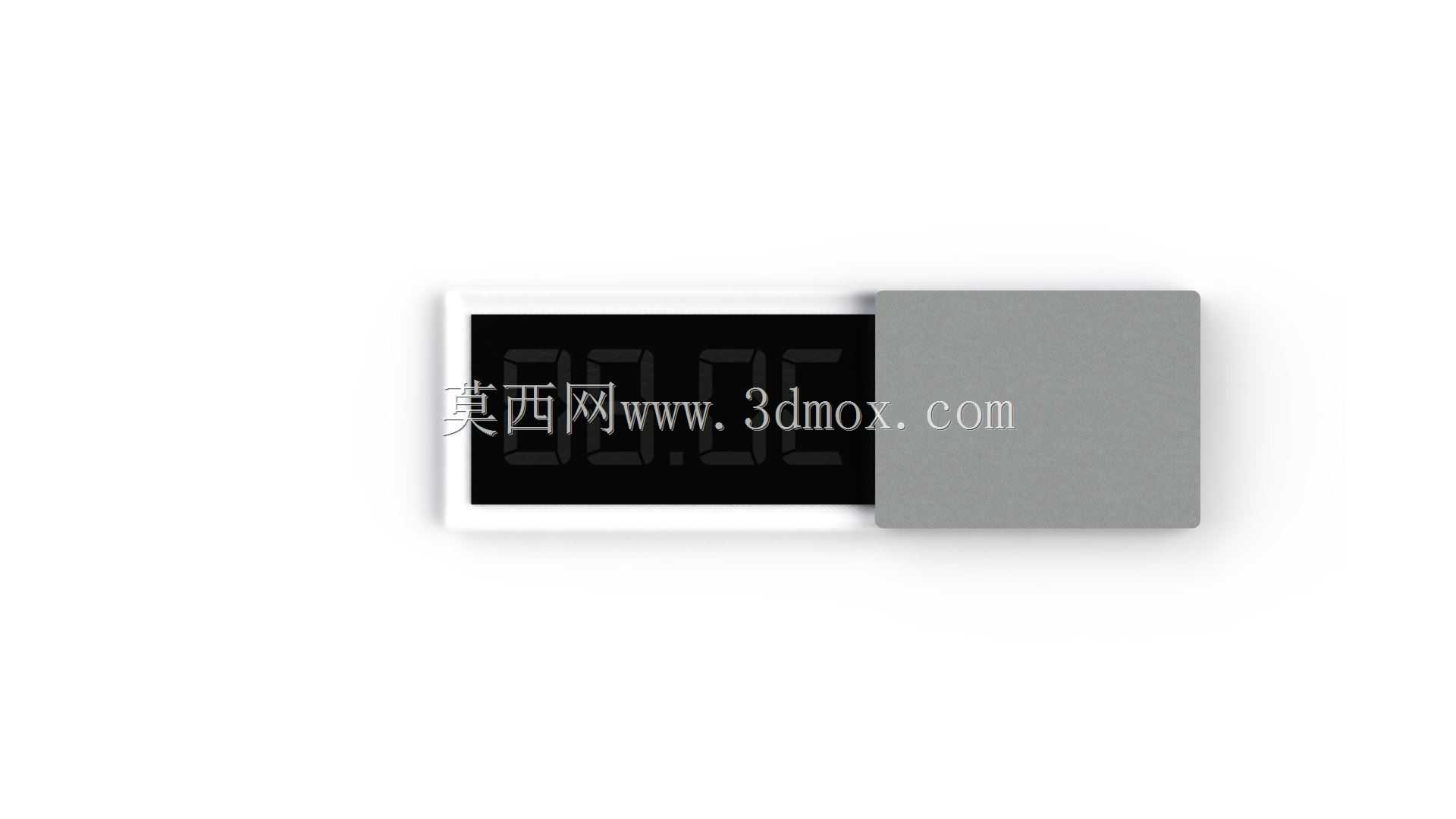

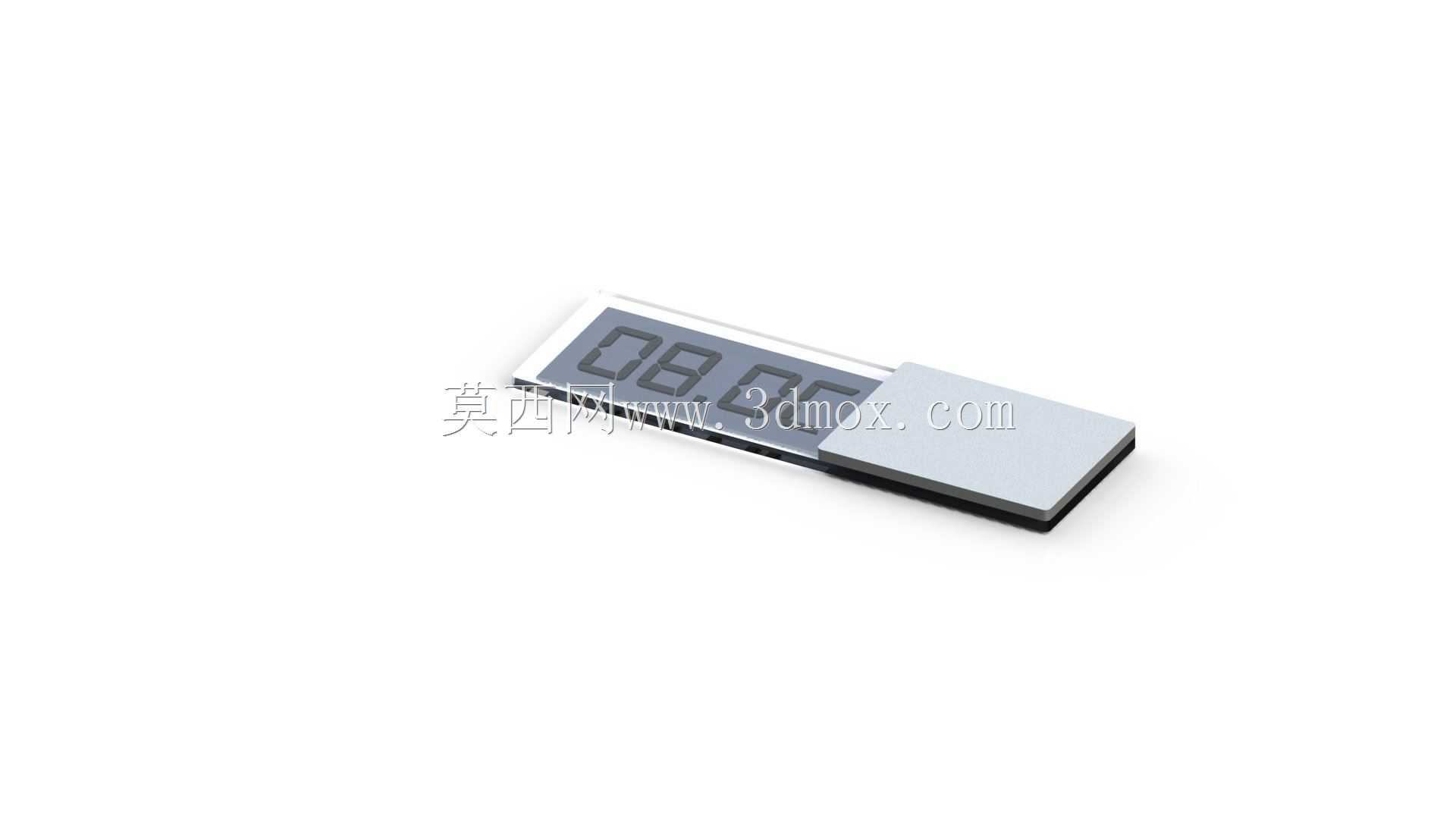

　　从功能实现逻辑来看，这个结构的核心是把数码显示段、测温传感模块、供电电路全部整合在狭长的扁平腔体内，显示区域占据了壳体近三分之二的面积，采用大尺寸段码屏设计，数字显示的笔画做了加宽处理，观测距离在三米内都能清晰识别数值，不需要额外做背光结构也能满足日常光照下的读取需求，剩下的三分之一区域用来布置主控电路板与纽扣电池仓，不需要额外预留接线空间，独立使用时可以直接依靠内置电池供电，嵌入设备使用时也能直接对接设备内部的低压供电回路，不用额外做电源模块的结构避让。

　　设计过程中最先敲定的是显示面的倾斜角度，不同于完全平面的面板结构，这款结构的显示区域做了微小的仰角处理，当装置放置在水平桌面时，人眼处于正常坐姿高度刚好能垂直对准显示面，避免段码屏因为视角偏差出现数值发虚、缺段的视觉问题。壳体的边框做了等宽的窄边处理，边框厚度控制在2mm以内，既保证了上下壳扣合后的结构强度，也不会因为边框过宽压缩显示区域的有效面积。上下壳的扣合位置做在壳体侧面的中线位置，装配时不需要额外打螺丝，依靠壳体边缘的卡扣就能完成固定，接缝处做了0.1mm的错位止口，既可以避免装配后出现上下壳错位的问题，也能阻挡日常使用中的灰尘进入腔体内部，适配普通室内场景的使用防护需求。

　　安装边界的尺寸设定上，整体长宽比接近3:1，整体厚度控制在8mm以内，如果是嵌入式安装，只需要在安装面板上开出对应长宽的矩形槽，槽深预留9mm的安装空间即可，不需要额外做固定孔位，依靠壳体侧面的弹性卡扣就能卡在面板上，装配效率比螺丝固定的结构高很多。如果是作为独立设备使用，只需要在壳体背部粘贴防滑泡棉垫，就能直接放置在平整表面，不会因为日常触碰出现滑动。内部的电路板固定柱做了一体化的设计，和下壳是同一注塑结构，电路板装配时直接对准固定柱压入，靠热熔柱就能完成固定，不需要额外增加螺丝等紧固件，既减少了装配物料的种类，也能控制整体的重量，单套壳体加电路板的总重量能控制在30g以内，不会给嵌入安装的面板带来额外的负重。

　　结构细节上，显示区域的透明视窗做了防眩光的微磨砂处理，避免灯光或者阳光直射时出现反光遮挡数值的问题，视窗和壳体的配合采用无缝超声波焊接工艺，比胶粘的固定方式可靠性更高，长期使用也不会出现视窗脱落、开胶的问题。电池仓的位置做在壳体非显示端的尾部，仓盖采用滑扣式设计，更换电池时不需要拆开整个壳体，只需要推开尾部的仓盖就能完成电池更换，日常维护非常方便。电路部分的走线空间全部做在壳体内部的筋条间隙里，筋条高度刚好和电路板厚度匹配，装配后电路板不会出现晃动，也不会因为挤压导致走线绝缘层破损，提升长期使用的可靠性。

　　实际选型适配时，这类结构可以根据不同的测温范围需求更换对应的传感元件，不需要改动整体的外壳结构，只需要调整电路板上的元件参数就能适配-20℃到60℃的日常测温场景，或是0℃到120℃的工业设备测温场景，结构通用化程度很高，能减少同类型产品的重复开模成本，对于小批量多场景的测温产品开发来说，这类成熟结构能大幅缩短研发周期，不需要从零开始做结构验证，只需要根据具体的安装场景微调壳体的固定方式就能快速落地。
