铃木摩托车方向柱上联板结构设计

项目分类:通用机械零部件 发布时间:2022-05-13 ID:635030
  • 铃木摩托车方向柱上联板结构设计
  • 铃木摩托车方向柱上联板结构设计
  • 铃木摩托车方向柱上联板结构设计
  • 铃木摩托车方向柱上联板结构设计

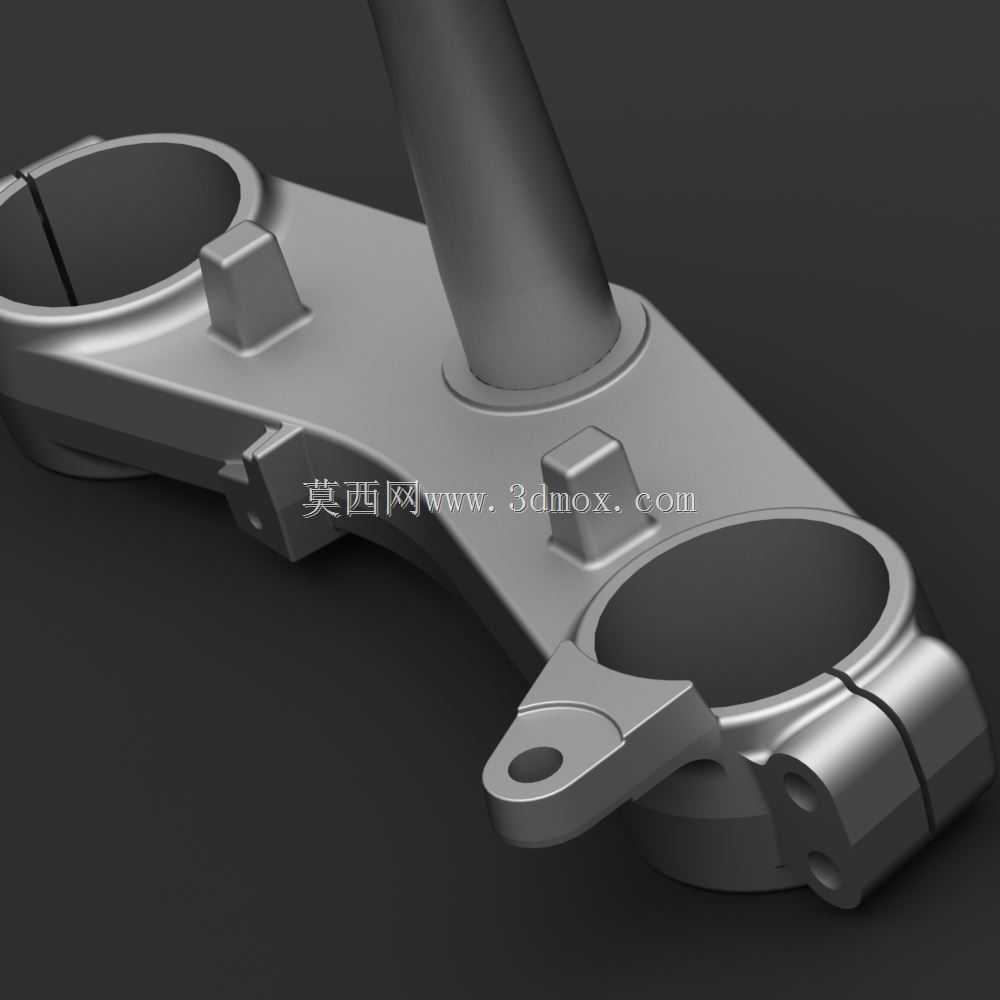

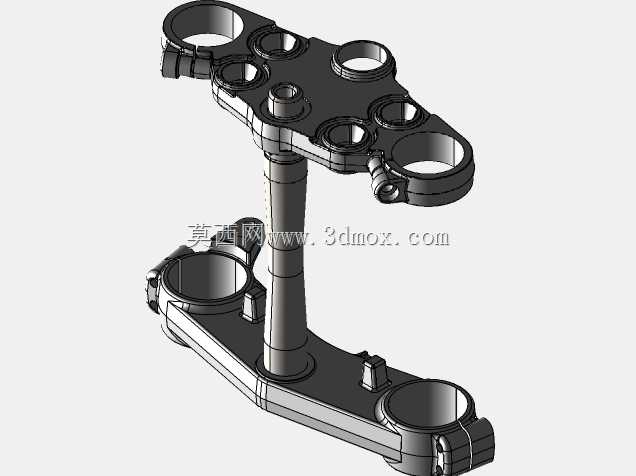

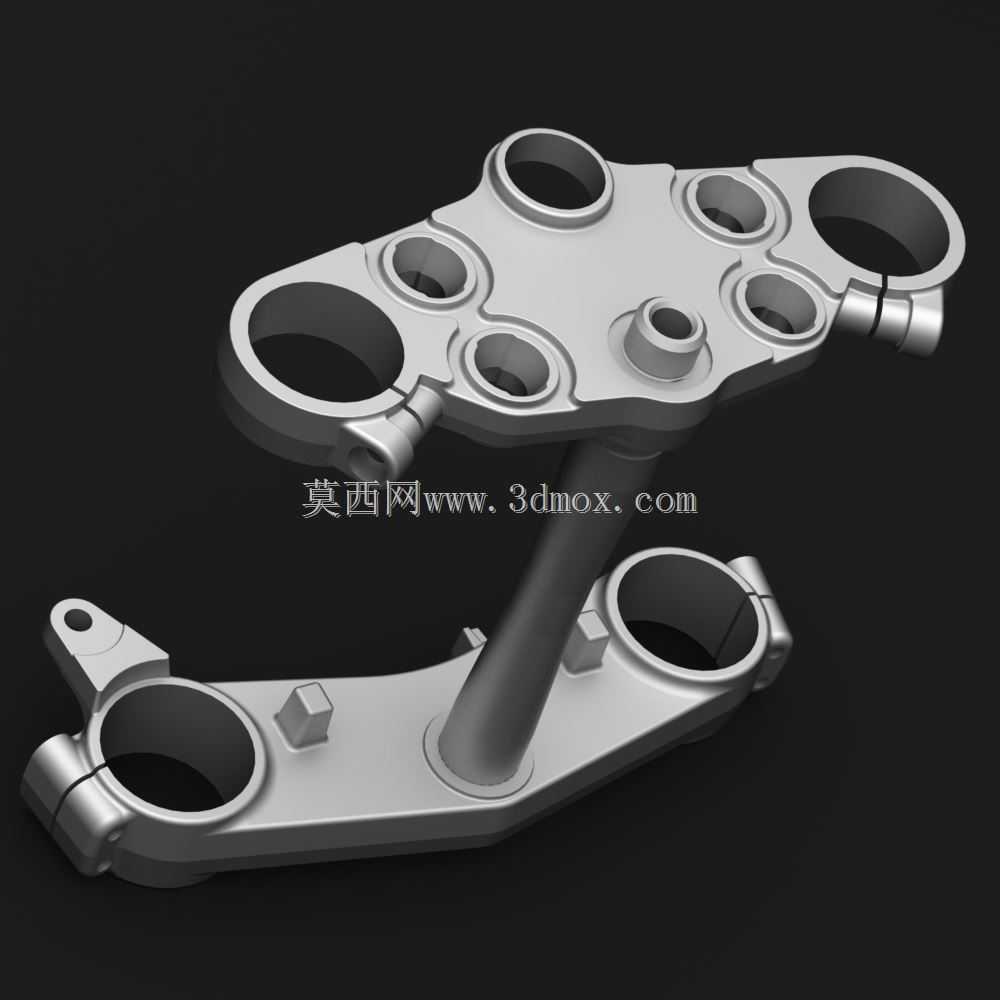

  该部件属于两轮摩托车转向系统的核心承载构件,日常骑行场景中,上联板与下联板通过方向柱立管刚性连接,共同承担前减震的定位夹紧、手把总成的安装承载,同时将车手施加的转向力矩均匀传递至两侧前减震套筒,带动前轮完成转向动作,是决定骑行转向手感、行驶稳定性的关键结构件。从结构设计逻辑来看,整体采用一体化铸造成型后机加工的工艺路线,主体板件为变厚度异形平板结构,厚度根据受力梯度差异化设计:中间与方向柱立管连接的核心承载区域厚度最大,向两侧延伸至减震夹紧位的区域厚度逐步递减,在保证整体刚性的前提下尽可能降低非必要重量,适配摩托车轻量化的设计需求。两侧的减震安装位采用开口抱箍式结构,抱箍开口处设计有同轴螺栓过孔,

  装配时通过锁紧螺栓的预紧力收缩抱箍内径,实现与前减震外筒的过盈夹紧,这种结构既可以保证减震与上联板的同轴定位精度,也能在售后维护时快速拆卸调整前减震的伸出量,适配不同骑行场景的车高调整需求。板件上分布的多个大小不一的通孔,分别承担不同功能:大直径通孔为方向柱立管的安装过孔,保证方向柱与上联板的垂直装配精度;其余中等直径孔位分别用于手把固定座安装、仪表支架固定、线束卡扣定位,部分小孔为工艺减重孔,在不影响结构强度的前提下去除多余材料,降低部件整体转动惯量,让转向操作更轻盈。方向柱立管与上板的连接位置设计有环形加强凸台,凸台高度根据焊接或压装的工艺需求设定,既可以增大两者的连接接触面积,提升连接部位的抗扭、抗冲击强度,

  也能在装配时起到定位导向作用,降低装配对位难度。抱箍结构的开口间隙经过精准计算,既保证锁紧螺栓达到额定扭矩时,抱箍能提供足够的夹紧力避免减震筒受冲击时出现滑移,也不会因间隙过小导致锁紧时抱箍过度变形挤压减震外筒,影响减震的正常伸缩动作。从安装边界来看,两侧抱箍的中心距严格匹配对应车型的前减震间距,抱箍内径与对应规格的前减震外筒直径公差控制在过渡配合区间,保证装配后无旷量;板件上各安装孔的位置度公差严格控制,避免手把、仪表等附件安装时出现对位偏差;部件整体的安装高度与下联板的间距匹配对应车型的方向柱长度,装配后不会与前挡泥板、大灯支架等周边部件出现运动干涉。实际使用场景中,该部件需要承受多维度的载荷:

  直线行驶时承受前减震传递的路面垂直冲击载荷,转向时承受手把传递的扭转力矩,紧急制动时承受向前的惯性冲击载荷,过弯时承受侧向的离心载荷,因此结构设计时在各载荷传递路径上都做了针对性的加强,比如抱箍与主板的连接位置设置有过渡圆角,避免应力集中导致的部件断裂;主板边缘做了圆弧过渡处理,既避免锐边造成装配划伤,也能优化应力分布。建模过程中,所有安装孔位的位置、抱箍的内径尺寸、加强凸台的高度都严格按照实车测绘的尺寸参数构建,各配合面的公差设定符合摩托车零部件的通用加工精度要求,既可以用于改装配件的开发参考,也可以用于摩托车转向系统的教学演示、结构受力仿真分析的基础模型。
