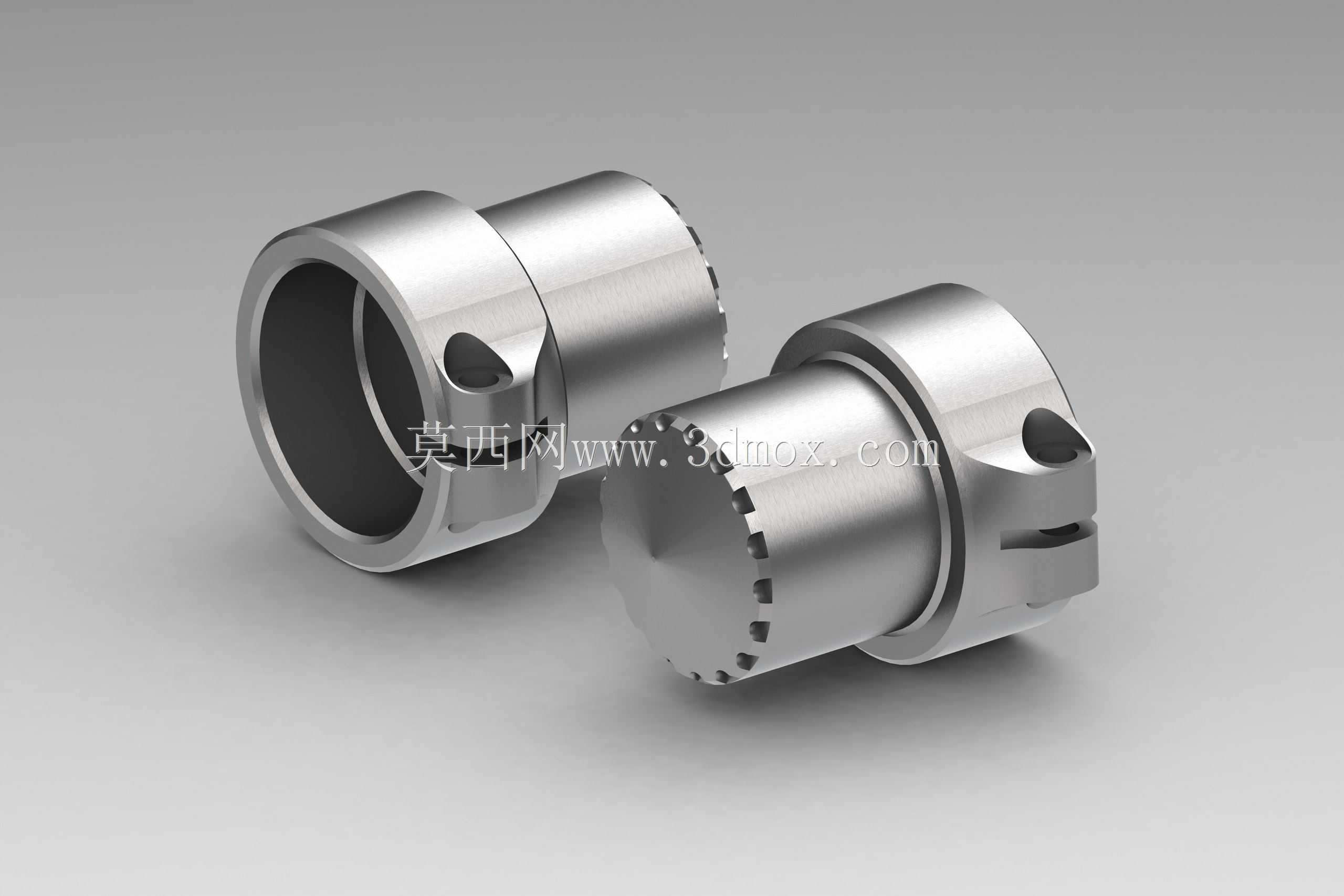

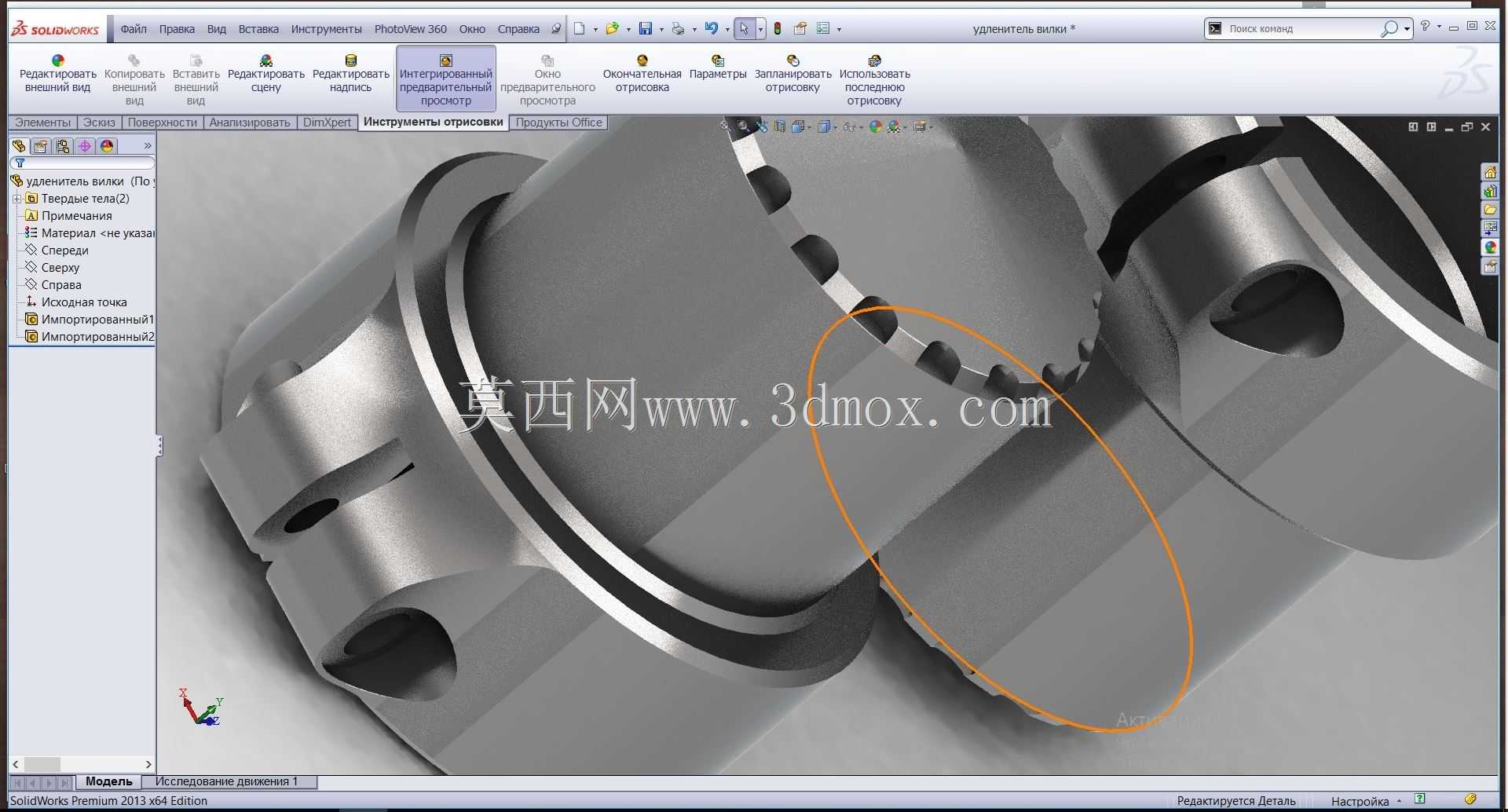

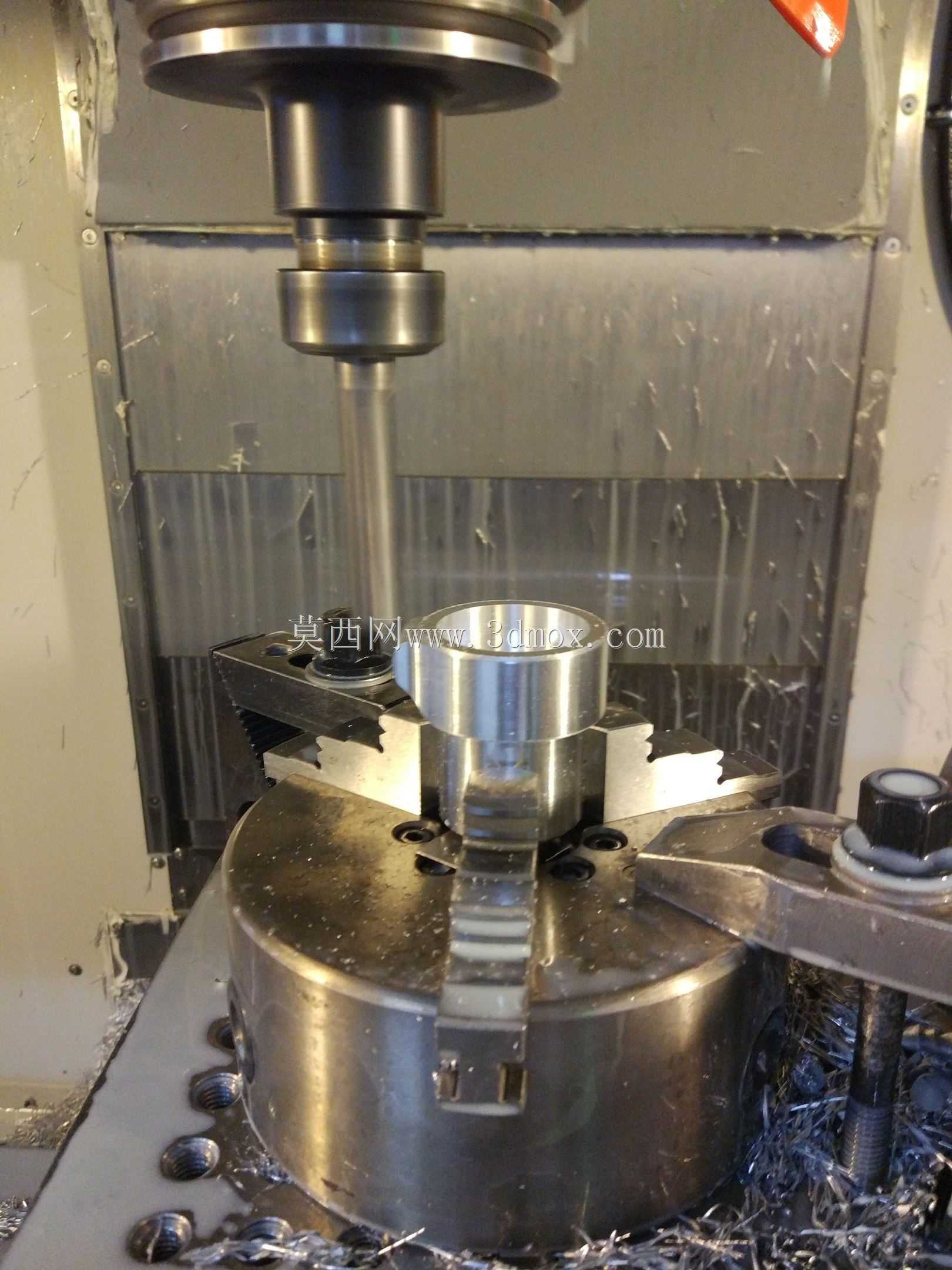

　　日常做摩托改装配套的结构件时，这类花键连接套是动力传递路径上不能出错的核心零件，不少玩CB600F大黄蜂的车友改传动、换定制离合组件的时候，经常会遇到原厂连接位匹配度不足的问题，这个零件就是针对这类改装场景做的适配结构。先从实际装车的边界说起，这个零件的安装位置在发动机输出轴与后轮传动组件的衔接段，轴向安装空间预留了42mm，最大外圆直径控制在68mm，内花键的参数完全匹配CB600F原厂输出轴的花键规格，齿侧间隙留了0.02mm的装配余量，既不会出现装车后卡滞的问题，也不会因为间隙过大导致动力传递出现旷量。零件外侧的两个对称通孔是为锁紧销预留的安装位，孔位中心距外圆端面12mm，孔径8mm，刚好适配改装常用的8.8级锁紧圆柱销，

　　装车后可以彻底避免连接套在轴上出现轴向窜动的问题。做这个结构设计的时候，最先考虑的是动力传递的可靠性，毕竟摩托起步、急加速的时候，传动路径上的瞬时扭矩能到280N·m，要是连接套的强度不够，很容易出现齿面崩裂、零件碎裂的问题，所以整个零件的壁厚做了等强度优化，花键齿根位置做了R0.8的圆角过渡，避免应力集中，外圆的台阶结构不是为了好看，是为了和周边的密封件、挡圈做位置配合，台阶的高度差是3mm，刚好能卡入传动端的密封胶圈内圈，防止传动润滑脂甩出，也能阻挡路面的泥水、沙尘进入花键啮合位置，减少齿面的异常磨损。很多改装件容易忽略安装的便利性，这个零件在设计的时候特意在插入端做了15度的导入倒角，倒角长度2mm，

　　装车的时候不用反复对位找正，顺着花键齿就能轻松推到位，不会出现硬敲硬砸把花键齿打毛的情况。从实际使用场景来看，这个零件除了适配常规的街道骑行改装，就算是下赛道做激烈驾驶，频繁的急加速、急减速工况下，花键的啮合面受力均匀，不会出现偏磨的问题，外侧的锁紧销孔做了沉台处理，销子装入后不会突出零件表面，不会和周边的传动护板、线束产生运动干涉。之前做同类零件测试的时候，发现不少仿制件为了省加工工序，把花键的齿形公差放得很大，装车后跑个几千公里就会出现旷量，甚至松脱引发安全问题，这个结构在建模的时候就把花键的齿向公差、齿形公差都按精密传动件的要求做了约束，啮合接触面积能达到齿面的85%以上，动力传递的时候没有虚位，

　　油门响应的跟手度会比公差大的零件好很多。另外零件外圆的表面粗糙度要求控制在Ra1.6，和密封件配合的位置粗糙度到Ra0.8，既能保证密封件的唇口不会被粗糙表面刮损，也能减少转动过程中的不必要摩擦阻力。很多人觉得这类连接零件结构简单，随便画个外形就能用，实际上从安装边界的核对，到应力集中位置的优化，再到配合公差的选取，每一处细节都要结合实际装车的工况来调整，比如花键的有效啮合长度做了28mm，比常规通用连接套长了6mm，就是为了分散齿面的接触应力，在大扭矩输出的时候每个齿承受的载荷更小，零件的使用寿命更长。还有零件端面的平面度公差控制在0.01mm，和轴肩贴合的时候不会出现缝隙，避免锁紧后零件出现偏斜，导致转动的时候出现动平衡问题，要知道摩托传动部件如果动平衡不好，高速行驶的时候会出现明显的车身震动，影响骑行质感，甚至会加速轴承的磨损。
