1比32比例窄轨铁路矿用运煤斗车

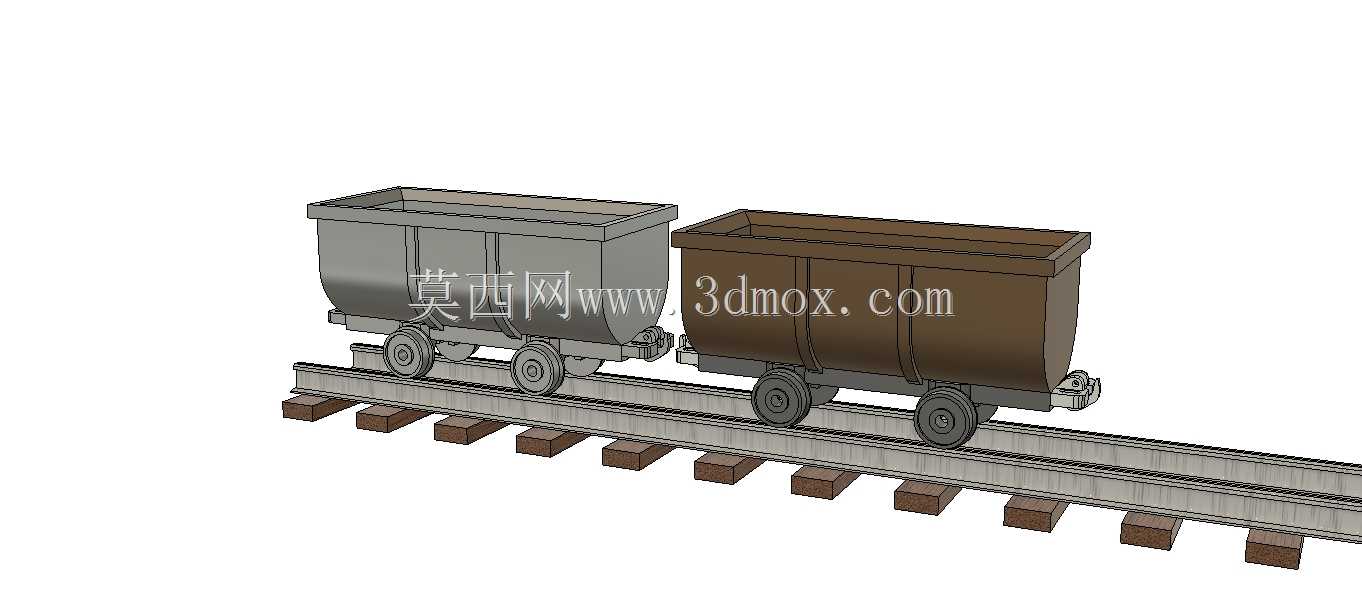

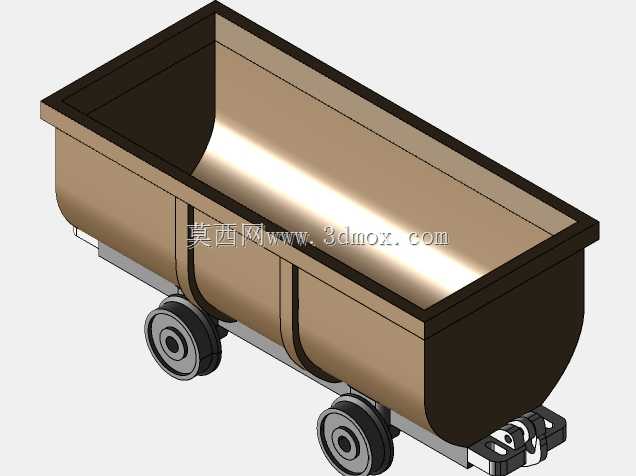

　　这套1:32比例的窄轨矿用斗车模型，还原的是矿山井下、地面窄轨运输系统里最常见的固定式矿斗结构，这类设备主要承担矿山采掘工作面到转载点、储煤场之间的散料短途转运任务，也可在厂区内部窄轨线路上运输砂石、渣土等散装物料，是小型工矿运输系统里保有量最大的载具单元。模型里包含两节连挂的斗车与一段配套窄轨线路，单节斗车的车体采用U型截面焊接结构设计，这种截面形式没有内部直角死角，散料卸载时不容易出现粘壁残留，日常清理维护的工作量更小，同时U型结构的侧壁受力更均匀，在装载密度较大的矿石、煤矸石时，侧壁的应力集中点更少，结构抗变形能力比直角厢体更优。斗车的两端设置了标准的窄轨车辆连挂接口，采用插销式连挂结构，可根据运输需求灵活增减编组数量，

　　适配不同运力的牵引设备，连挂间隙控制在合理范围内，避免小半径曲线通过时出现连挂卡滞或脱轨风险。走行部分采用双侧轴架式轮对结构，每节斗车配置两对铸钢轮对，轮缘尺寸严格匹配窄轨轨距参数，轮对与轴架之间采用滑动轴承配合结构，结构简单耐冲击，适合工矿场景下多粉尘、重载冲击的恶劣使用环境，日常维护仅需定期注脂润滑即可，不需要复杂的维保工序。配套的轨道段还原了木枕加钢轨的窄轨铺设形式，枕木间距按照真实窄轨线路的排布比例缩放，钢轨采用工字型截面，轨头做了圆弧过渡处理，和轮对的踏面弧度匹配，运行时的接触应力更小，轮轨磨损量更低。从设计逻辑上看，这类斗车的尺寸边界完全适配窄轨线路的限界要求，车体宽度、高度都控制在窄轨运输的安全限界以内，不会在巷道、

　　厂区窄轨段运行时出现刮碰两侧设施的问题，车体的容积按照散料安息角做了上沿扩口设计，实际装载时的有效容积比直壁厢体高出12%左右，同时不会因为装载过满出现运行撒料的问题。在实际应用场景中，这类斗车既可以用电机车牵引成列编组做长距离运输，也可以单节使用人力推送做短距离物料转运，部分小型采石场、砖瓦厂也会用同结构的斗车运输原料，适配性极强。模型在细节上还原了车体的焊接棱线、轮对的加强筋结构、连挂销的固定卡扣，甚至枕木与钢轨之间的固定道钉结构都做了等比例还原，不管是做沙盘场景配景，还是做窄轨运输系统的结构演示，都能清晰展现这类设备的核心结构特征。从安装边界来看，单节斗车的轴距参数适配最小8米半径的窄轨曲线，

　　在矿山井下巷道的转弯段不需要额外改造线路即可顺利通过，车钩的中心高度和同类型窄轨牵引设备、翻笼卸载设备的接口高度完全匹配，进入卸载点时可以直接和翻笼的定位结构对接，不需要额外调整对位，卸载作业效率更高。车体的上端边缘做了加厚卷边处理，长期装载大块矿石时，边缘不容易被砸变形，延长车体的使用寿命，底部的横梁采用槽钢焊接结构，承担整个车体的载荷，横梁和轴架之间采用刚性连接，结构简单可靠，故障点极少，非常适合工矿场景下的粗放使用条件。
