手机用折叠式虚拟现实观影眼镜结构

　　这款面向消费级移动端体验设计的头戴光学外设，核心定位是把日常随身携带的智能手机转化为沉浸式虚拟现实显示终端，无需额外配备独立供电的专用头显主机，整体结构走轻量化、低成本易加工的路线，主体承载框架采用纸板类板材裁切折叠成型，在展会临时体验区、校园科普活动、数码门店线下演示、入门级VR内容试玩这类短周期、大批量铺设的场景里适配性极强，用完即可快速平摊收纳，运输堆叠时几乎不占用立体仓储空间，单次活动铺设几十上百台也不会产生过高的物料成本。

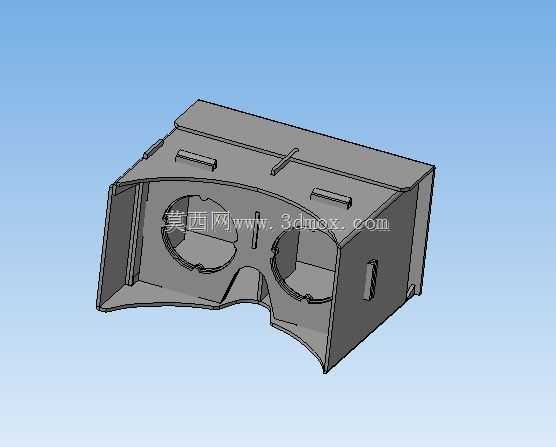

　　从实际使用逻辑来看，设备的功能分区非常明确：顶部封闭的黑色盖板区域是手机容纳仓，使用时将适配尺寸的智能手机屏幕朝下置入仓内，仓体四周的挡边可以限制手机横向、纵向的窜动，避免用户头部转动过程中手机滑出掉落；盖板下方正对人眼的位置预留了两组光学透镜的安装位，透镜光轴间距对应多数成年人的平均瞳距，透镜和手机屏幕之间预留出固定的光路间距，保证画面经过透镜折射后可以形成等效远距离的放大虚像，消除近距离观看手机屏幕的辐辏疲劳。朝向人脸的一侧开出了贴合鼻梁轮廓的弧形让位缺口，缺口曲线顺着人体鼻根到鼻翼的起伏走势设计，佩戴时面罩下缘可以搭在颧骨两侧，鼻梁处不会出现硬纸板直边压迫鼻梁软骨的问题，也能减少外部环境光线从鼻梁缝隙漏入暗仓，破坏画面的沉浸感。

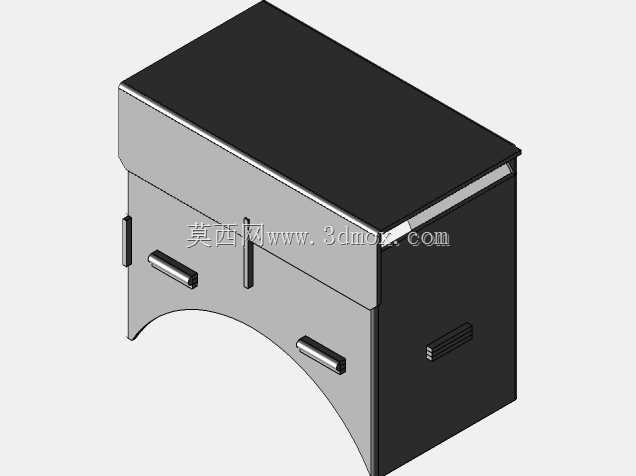

　　结构细节上，框架两侧伸出的柱状凸起是头戴绑带的穿装固定位，弹性绑带从凸起对应的开孔中穿过打结固定，使用时绑带环绕用户后脑，即可把整个眼镜主体压紧在面部前方；侧立面预留的多道开槽是散热与走线通道，手机长时间运行VR渲染内容时处理器会持续发热，侧方开槽可以让仓内外空气形成自然对流，避免手机密闭在黑仓内出现过热降频，部分带有线耳机的用户也可以把耳机线从侧槽引出，不必挤压线材导致仓盖无法合严。前端面的小型开槽对应手机摄像头的避让位，部分支持AR透视模式的应用可以调用外置摄像头采集现实画面，不需要把手机从仓内取出。

　　设计思路上没有采用注塑外壳常用的复杂曲面和卡扣结构，所有板材零件均为二维平面裁切形态，通过折线压痕、插舌互相锁合完成立体装配，不需要螺丝、胶水这类额外紧固件，生产环节只需要刀模裁切板材即可完成全部零件加工，开模成本几乎为零，非常适合小批量快速打样验证光学方案。外形整体为规整长方体轮廓，长宽尺寸适配主流6英寸级别手机的安装边界，仓内有效容纳空间控制在165mm长、85mm宽、12mm厚的范围内，大于该尺寸的大屏平板手机无法置入，小于该尺寸的手机可以在仓内粘贴薄泡棉垫调整压紧间隙，避免手机晃动；折叠状态下整体厚度不足20mm，可以直接塞进背包侧袋随身携带。安装边界层面，透镜安装孔的中心距固定为64mm，适配瞳距范围在60mm到68mm之间的绝大多数成年用户，透镜到手机屏幕的光学间距固定为42mm，选配焦距45mm的非球面凸透镜即可获得约90度的视场角，结构设计时已经预留了透镜边缘的壁厚支撑，纸板厚度选用2mm以上的硬复合板材，握持时不会出现明显的形变晃动感，面部接触的边缘可以粘贴一层薄海绵条，抵消硬板材的棱角压痕，长时间佩戴二十分钟左右也不会在面部留下明显压痕。
