伦贝格自动化圆形航空连接器结构

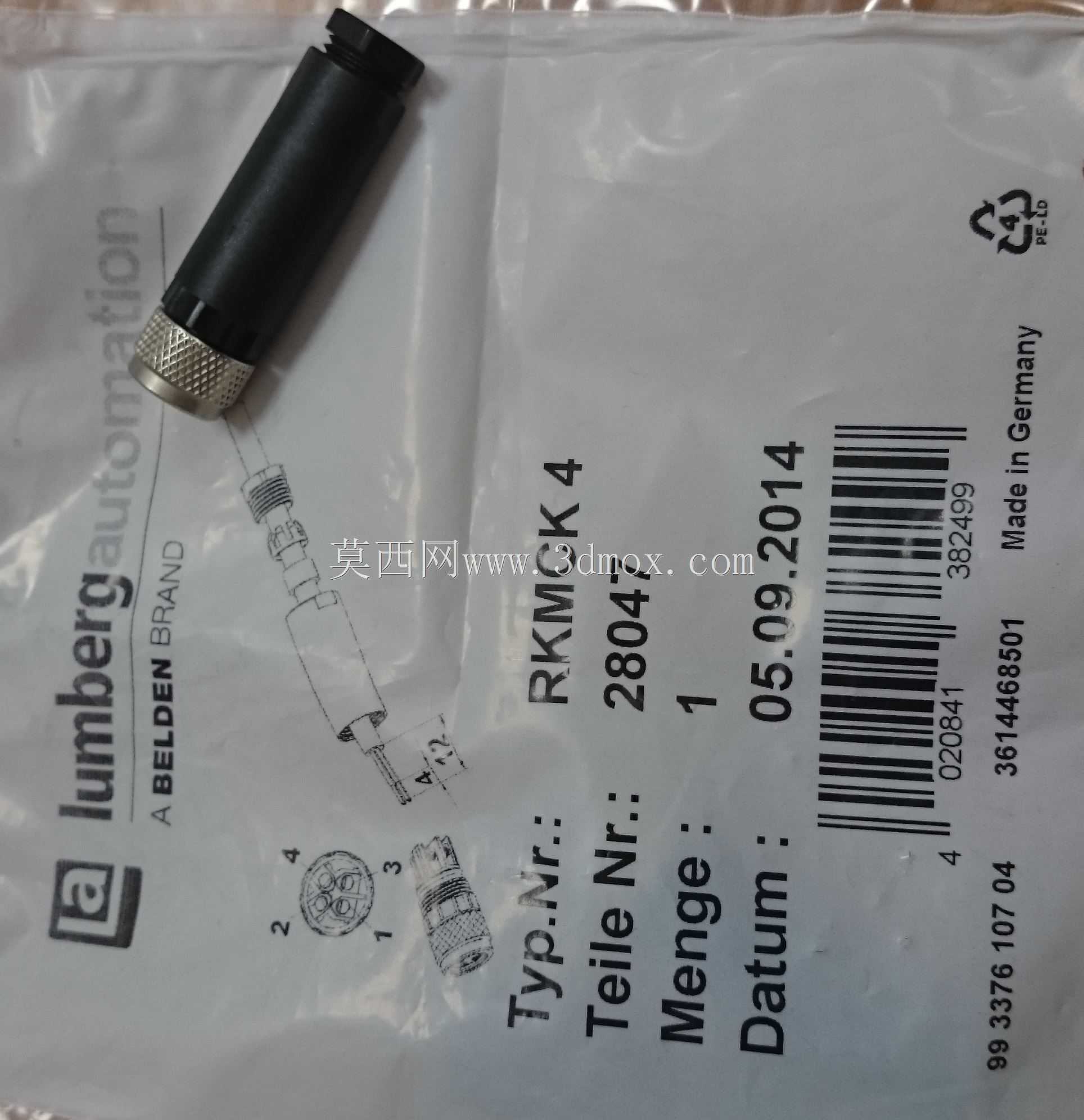

　　该圆形连接器主要面向自动化产线、控制柜内部走线、传感器信号转接以及小型机电设备的电气互联场景，在设备端承担线缆快速对接、分路插拔与现场维护的作用。整机采用直筒式圆柱主体布局，前端为带内孔触点的插接端，外圈设置金属配合环与定位台阶，后端为六角锁紧结构并延伸出线缆防护段，整体轴线方向保持同轴，便于在狭窄安装空间内沿走线方向布置。

　　从实际使用角度看，这类接插件常用于工业现场需要频繁拆装或分段布线的位置：设备出厂前可先完成柜内预接线，现场装配时再通过插头插座对插，减少整线穿线工作量；检修时断开连接器即可单独更换传感器、执行器或分支线缆，不必拆除整条线束。前端配合面承担插拔导向和接触对保护，金属外圈能够限制插接偏摆，避免针脚因斜插受力；后端六角部位适合扳手施加拧紧力矩，既保证连接锁紧，也便于在密集排布的端子区域留出操作空间。

　　结构设计上，主体外轮廓以回转体为主，适合通过车削、压铸或注塑成型形成基础壳体，再配合局部平面、六角面和环槽完成装配约束。黑色长筒段覆盖内部绝缘基座与线缆夹持区域，能够提供绝缘隔离和外部防护；前端浅色金属环用于强化插接区域的耐磨性能，反复插拔后仍可保持尺寸稳定。端部多触点布局集中在圆形内腔中，触点周围设置绝缘隔层，可降低相邻信号之间的短路风险；尾部结构则向电缆方向形成过渡，使线束在出口处获得支撑，减少弯折拉力直接作用于接触端子。

　　安装边界方面，模型最大外轮廓由中部圆柱直径和后端六角对边尺寸共同决定，布局时不能只按圆柱外径预留孔位，还要考虑六角扳手旋转空间。轴向长度包含插接端、主体筒身、锁紧段和尾部线缆过渡段，设备面板或支架开孔应与前端配合环、密封圈或固定螺母的位置相匹配。若采用法兰或面板固定式安装，需要在面板前后分别保留插合空间和接线空间；若在线缆末端自由悬挂使用，则应在靠近连接器的位置设置线夹或扎带固定点，避免设备振动使插头承受电缆自重。

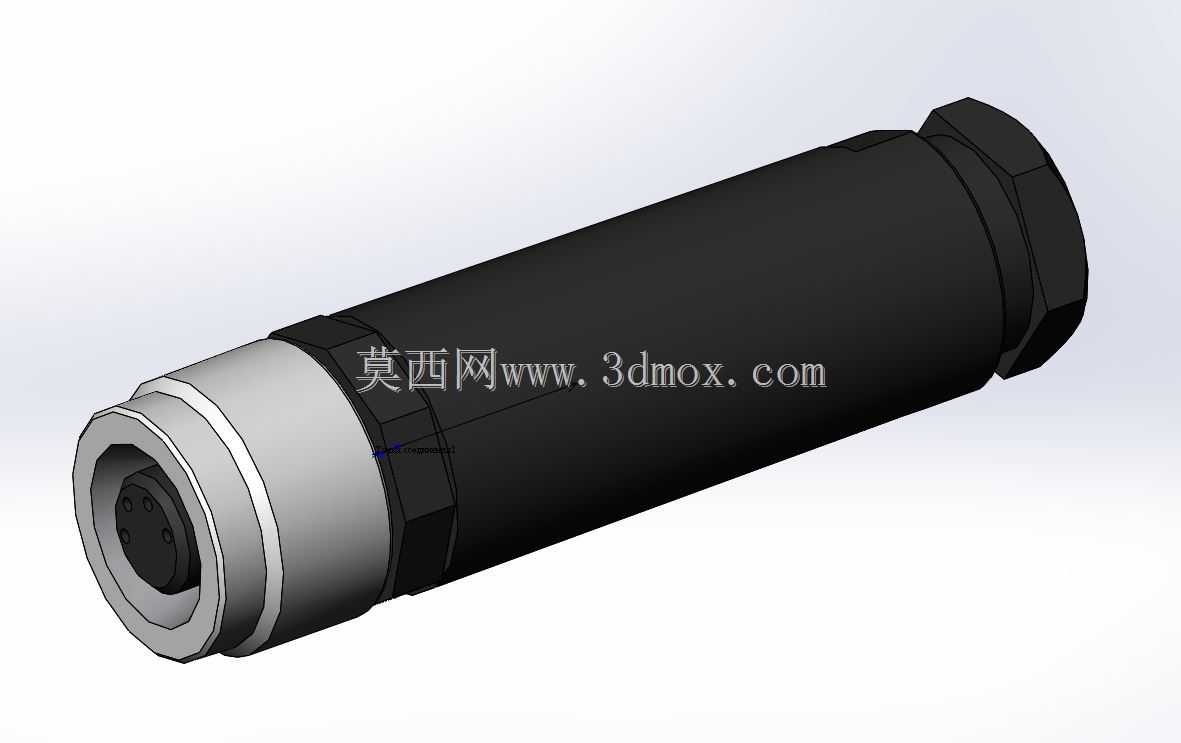

　　建模时可将零件按前端金属环、绝缘基座、接触件、主壳体、六角锁紧套、尾部夹紧件分层处理。回转部分通过旋转特征建立基础实体，六角段采用拉伸切除或多边形轮廓成型，环槽、倒角和台阶处按装配关系逐一还原。触点孔位属于关键配合区域，应保持圆周均布和轴向深度一致；外壳内壁与绝缘件之间需预留合理装配间隙，外表面倒角则用于引导插拔、去除锐边。线缆出口处建议建立最小弯曲半径参考面，方便后续在整机布线中检查线束是否过度弯折。

　　在选型和结构校核中，需要重点关注插接方向、锁紧方式、壳体防护、触点数量以及线缆外径范围。该类连接器的价值不只在于接通电路，还在于通过机械定位、绝缘隔离、尾部夹持和耐插拔结构，使工业设备在振动、维护拆装和有限空间布线条件下保持稳定连接。三维结构展开后，工程师可直接据此检查面板开孔、扳手操作空间、对插行程、线束走向及与周边元件的干涉情况，为自动化设备的电气连接设计提供具体依据。
