标准机械式游标卡尺精细三维建模

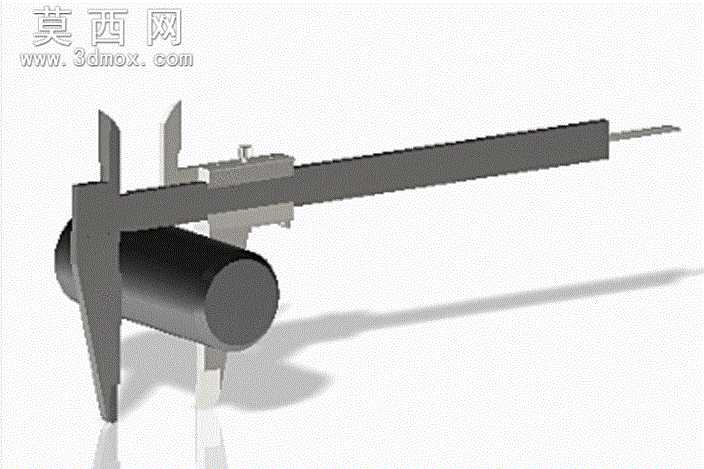

本三维模型为标准机械式游标卡尺的全参数化建模成果，建模过程严格遵循通用游标卡尺的实际生产尺寸规范，完整还原了游标卡尺的全部功能结构。建模阶段首先以主尺为基准搭建整体骨架，主尺尺身采用拉伸特征构建，精准复刻尺身的平直形态与刻度区域的预留结构，尺身末端的深度测量杆采用一体化拉伸成型设计，保证与主尺的同轴度与结构强度。随后构建活动尺框组件，尺框与主尺的配合间隙按照实际装配公差设置，保证虚拟装配下尺框可沿主尺顺畅滑动，尺框上的内外测量爪分别采用独立特征建模，内测量爪的刃口形态、外测量爪的平面贴合度都经过精细调整，还原真实量具的测量接触面形态，同时尺框上的游标刻度区域、紧固螺钉结构也逐一还原，紧固螺钉的螺纹结构采用简化螺旋扫描特征构建，既保证视觉辨识度又控制模型整体面数。材质渲染阶段，主尺与尺框主体采用合金工具钢材质，调整金属粗糙度参数模拟量具表面的哑光磨砂镀铬质感，测量爪的刃口部位略微提高反光度，模拟高频使用部位的轻微抛光效果，深度测量杆采用与主尺一致的金属材质，螺钉部位采用稍深的氧化发黑金属质感区分不同部件。结构设计上完整还原游标卡尺的三重测量功能：外测量爪可测量工件外径、长度等外部尺寸，内测量爪可测量孔径、槽宽等内部尺寸，尾部深度杆可测量孔深、台阶高度等参数，各部件的活动行程与真实卡尺完全一致，可用于机械测量教学演示、工装装配场景模拟、量具结构认知等用途，模型布线规整，无冗余几何面，可直接导入各类三维场景进行二次开发或渲染出图。
