摩托车方向柱下联板转向连接结构

项目分类:通用机械零部件 发布时间:2016-03-10 ID:77061
  • 摩托车方向柱下联板转向连接结构
  • 摩托车方向柱下联板转向连接结构
  • 摩托车方向柱下联板转向连接结构

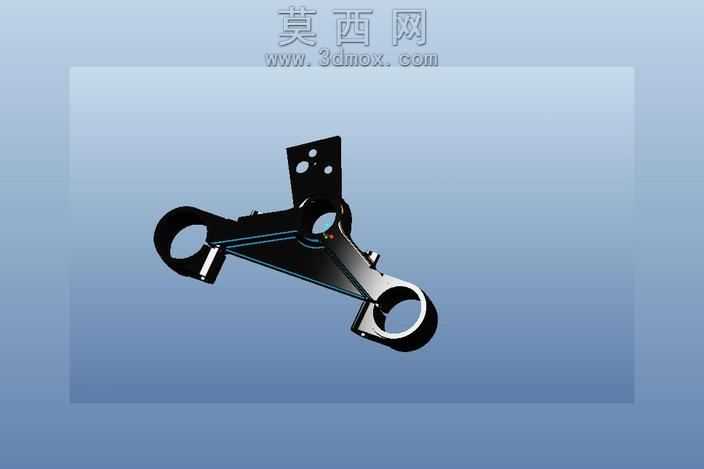

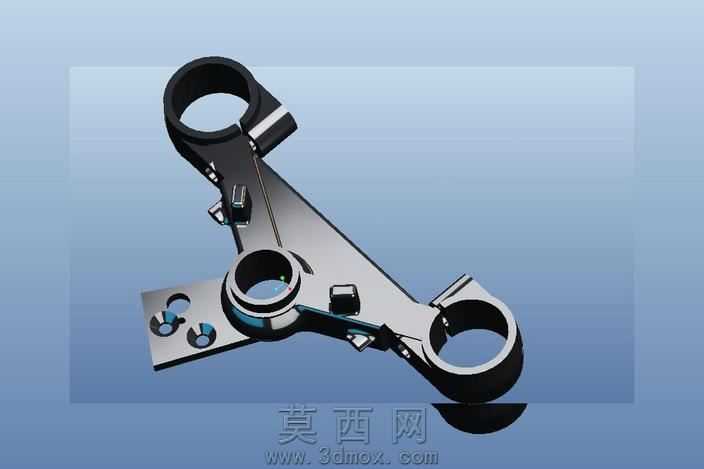

本作品为机车转向系统核心连接部件的三维建模成果,建模阶段采用Pro/Engineer Wildfire5.0完成全参数化特征构建,首先以基准平面、基准轴搭建定位骨架,精准匹配机车前减震安装间距、方向柱套接孔径的行业通用尺寸规范。主体结构采用一体化铸造成型思路建模,三个环形套接结构分别对应左右前减震器固定位与中部方向柱连接位,环形结构壁厚均匀过渡,避免应力集中的结构设计完全符合铸造工艺要求;连接臂部分采用变截面筋条设计,在保证整体结构刚性的前提下合理控制部件重量,筋条与环形套接处做圆角平滑过渡,还原真实铸件的工艺特征。下部延伸的安装凸台预留两个对称安装孔,用于固定挡泥板、转向限位等附属部件,孔位同轴度、端面平面度均在建模阶段通过几何约束严格控制,满足实际装配的公差要求。材质渲染阶段采用哑光磨砂铸铁材质,调整材质反射率、粗糙度参数还原铸钢部件的真实表面质感,对安装配合面做轻微高光处理区分加工面与非加工面的视觉差异;渲染场景采用淡蓝色渐变背景,搭配柔和的多方向漫反射光源,清晰呈现部件的结构轮廓与曲面过渡细节,无过曝或暗部死黑问题。设计过程中优先考虑部件的受力特性,转向时的横向载荷、减震传递的纵向冲击均通过连接臂的筋条结构分散传递,各安装位的受力角度经过反复调整优化,避免局部应力过大导致的部件断裂风险;同时兼顾装配便利性,各套接位预留合理的装配间隙,安装孔位周边做凸台加厚处理,提升螺纹连接的结构强度,整体建模过程严格遵循机械设计规范,所有特征均可直接导出工程图用于生产加工参考。
