遥控车RC悬架减震器SolidWorks设计

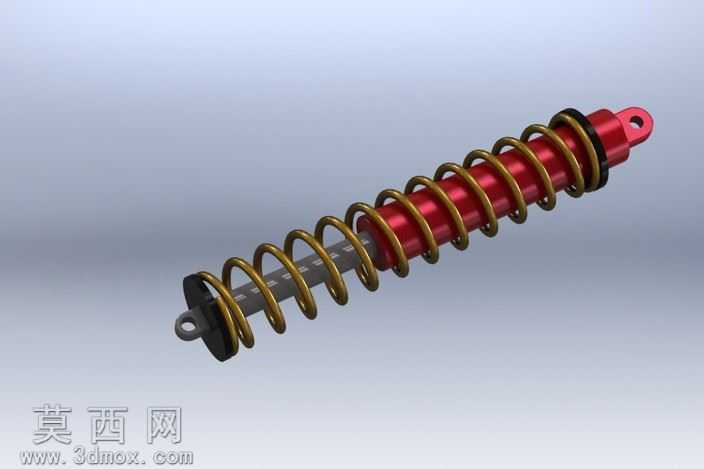

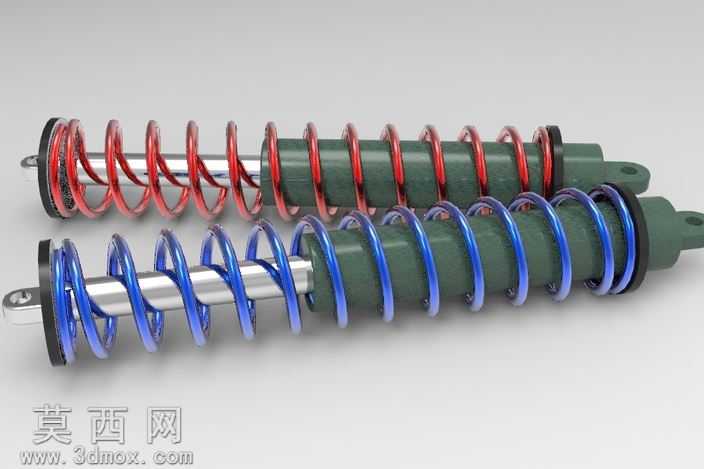

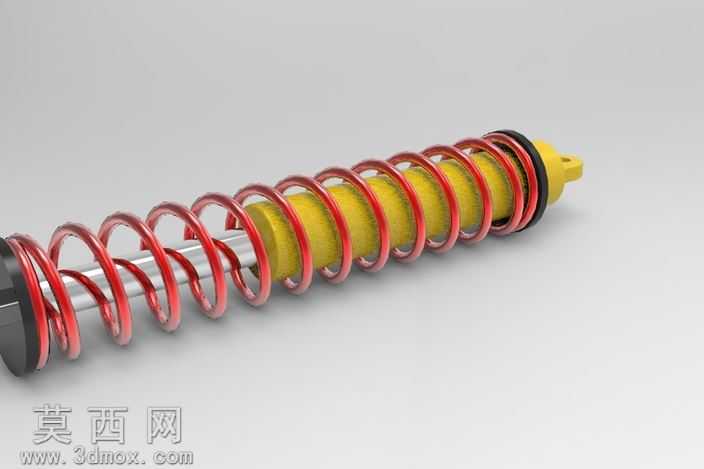

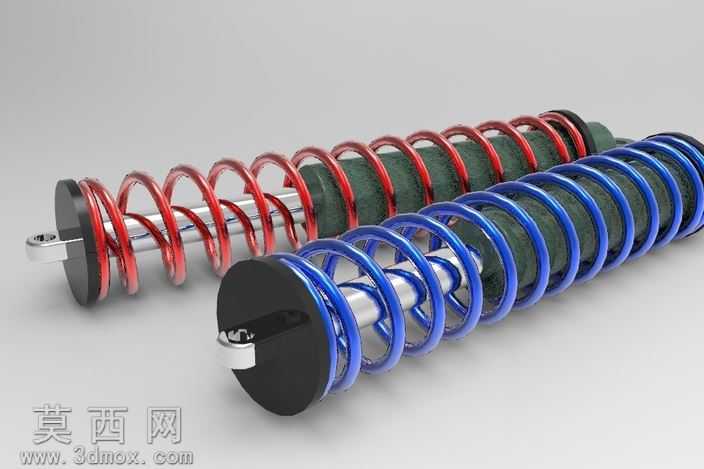

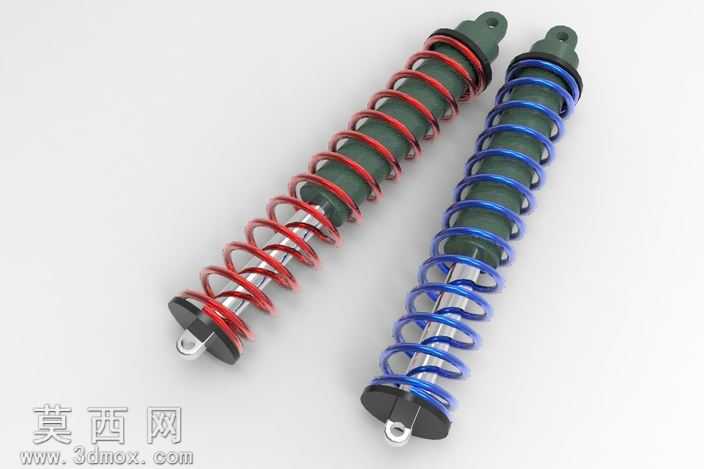

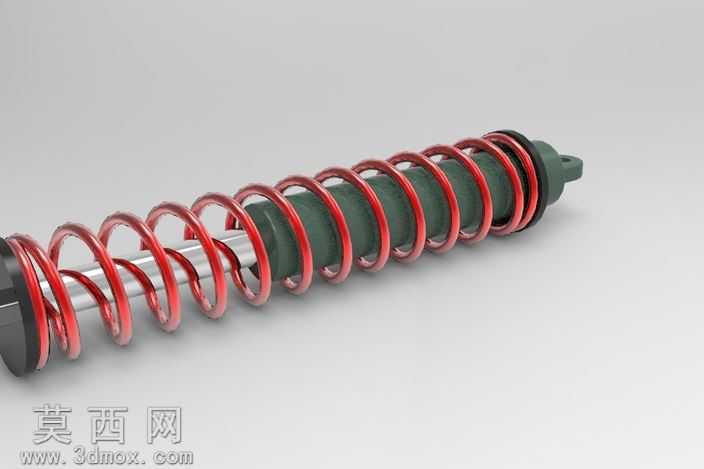

本模型为RC遥控车配套的简易单筒式悬架减震器，采用SolidWorks完成全参数化建模，整体结构还原了实车油压减震的核心组成，包含上下安装吊耳、红色阳极氧化质感的外筒、内置阻尼芯轴、金色螺旋复位弹簧以及两端的黑色缓冲限位胶圈，各部件间的装配关系完全按照实际减震器的运动逻辑设定，可直接用于后续的运动仿真验证。建模过程中首先从减震器的安装接口尺寸入手，确定上下吊耳的孔径与安装间距，以此为基准搭建外筒的筒体结构，外筒表面做了细微的磨砂质感处理，还原铝合金筒身的真实材质表现；螺旋弹簧采用螺旋线扫描生成，严格匹配RC车减震的弹簧线径、螺距与有效圈数，弹簧表面做了镀钛金色的金属材质渲染，还原改装款RC减震的外观特征；两端的黑色缓冲胶圈采用橡胶材质参数设置，添加了轻微的哑光质感与表面细微纹理，避免渲染效果过于塑料化。模型的阻尼芯轴部分做了分段式设计，还原了减震器伸缩时的芯轴外露结构，各零件间保留了合理的装配间隙，没有出现干涉问题，既可以用于RC遥控车的整车装配搭配，也可作为小型减震结构的设计参考，帮助建模者理解筒式减震器的基础构造与装配逻辑，适合遥控车改装爱好者、机械建模初学者参考学习，可直接导入对应软件完成渲染出图或结构调整。
