V12汽车发动机曲轴结构三维设计

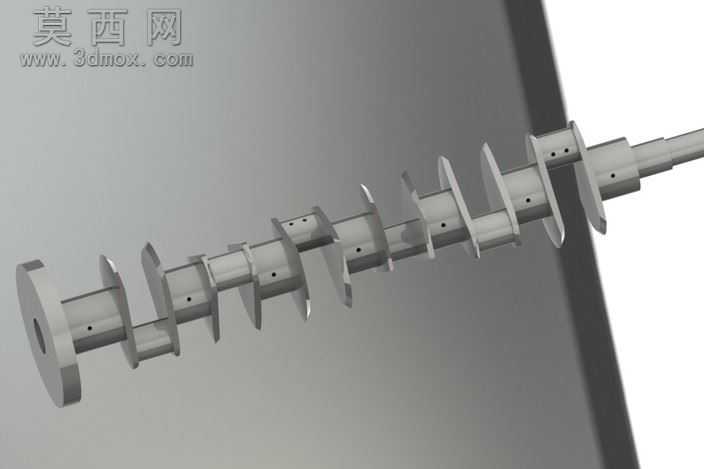

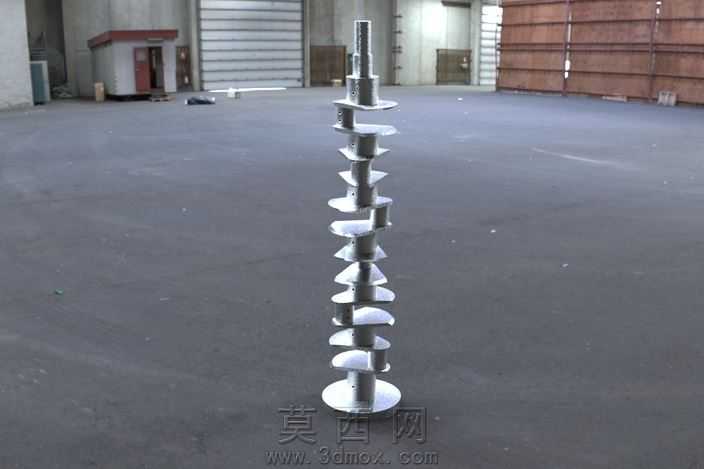

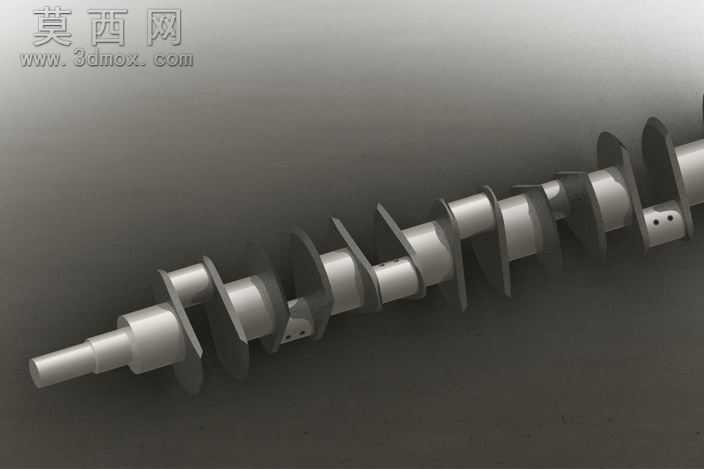

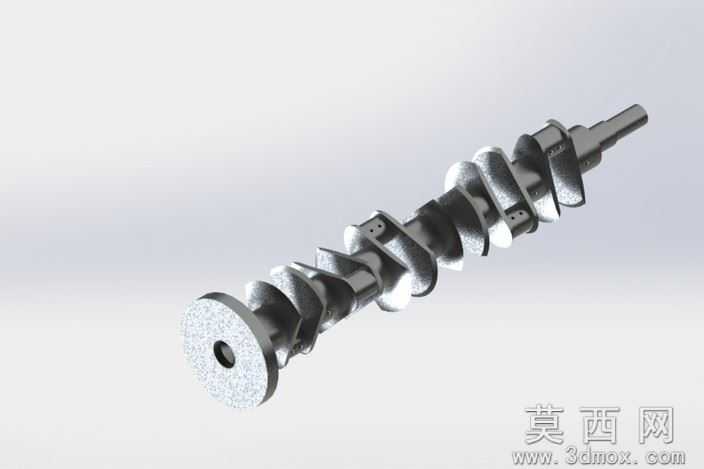

本作品为V12发动机曲轴的三维建模设计，整体建模过程围绕发动机核心动力部件的实际结构特征展开，首先基于V型十二缸发动机的点火顺序与做功间隔角度，确定各曲柄销的相位排布逻辑，保证12个气缸的做功行程能够均匀交替输出，降低发动机运转过程中的振动幅度。建模时先以旋转特征构建曲轴的主轴颈与曲柄销基础回转体结构，再通过拉伸、切除特征完成各曲柄臂的轮廓造型，针对曲柄臂上的平衡配重块，根据曲轴高速旋转时的动平衡需求优化配重块的外形弧度与厚度分布，抵消曲柄销与连杆活塞组件运动时产生的离心惯性力。模型细节处理上，对各轴颈与曲柄臂的过渡位置做了圆角特征处理，避免应力集中导致的部件疲劳损坏，同时还原了曲轴端部的动力输出连接结构、前端的正时驱动安装位，以及各曲柄销上的润滑油道开孔结构，保证模型结构与实际工业应用中的曲轴部件完全匹配。材质渲染阶段，为曲轴主体赋予了合金钢材质效果，调整金属材质的粗糙度与反光参数，还原锻钢部件经过精加工后的金属质感，对轴颈表面做了高光处理，体现其精密磨削后的加工精度，配重块位置则保留了轻微的粗糙质感，区分不同加工工序的表面特征。整体设计严格遵循V12发动机曲轴的工程设计规范，各轴颈的同轴度、曲柄销的相位角度、配重块的平衡参数都经过参数化校验，既可以作为动力机械结构学习的参考案例，也能够用于虚拟装配、发动机动力学仿真等场景的基础模型使用，完整还原了大排量多缸发动机曲轴的结构特点与设计逻辑。
