BBS款9Jx20H2乘用车改装轮毂结构

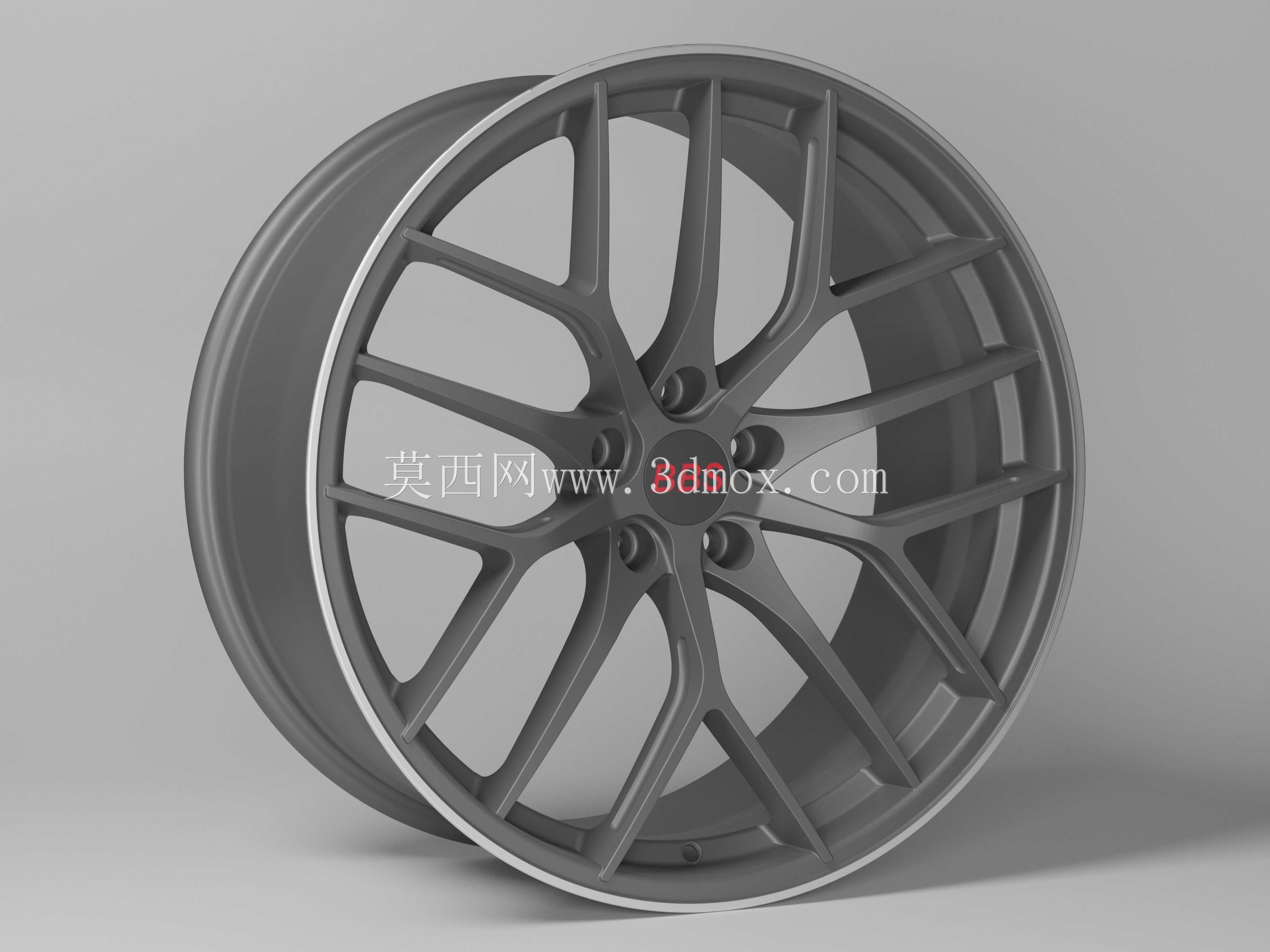

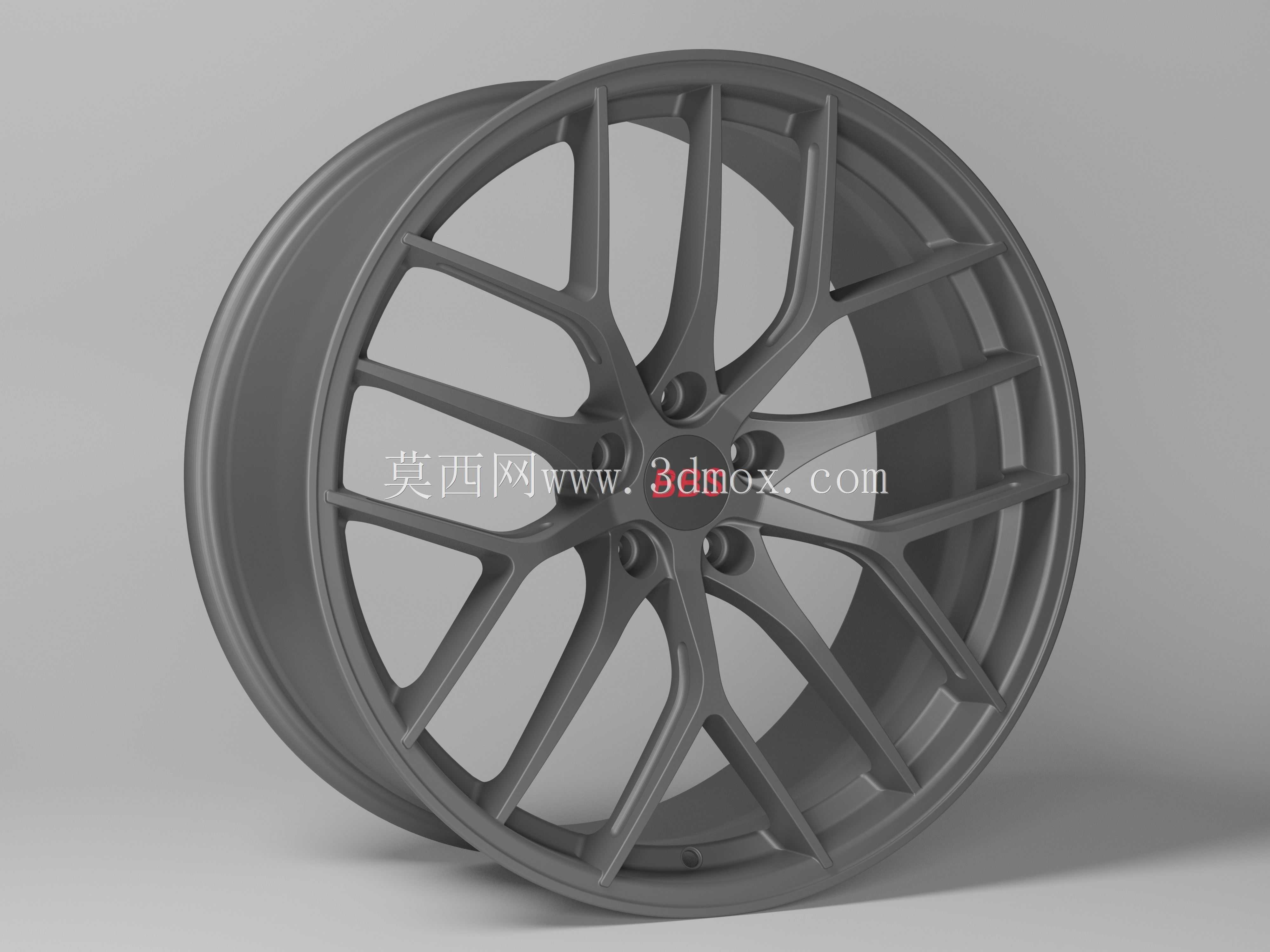

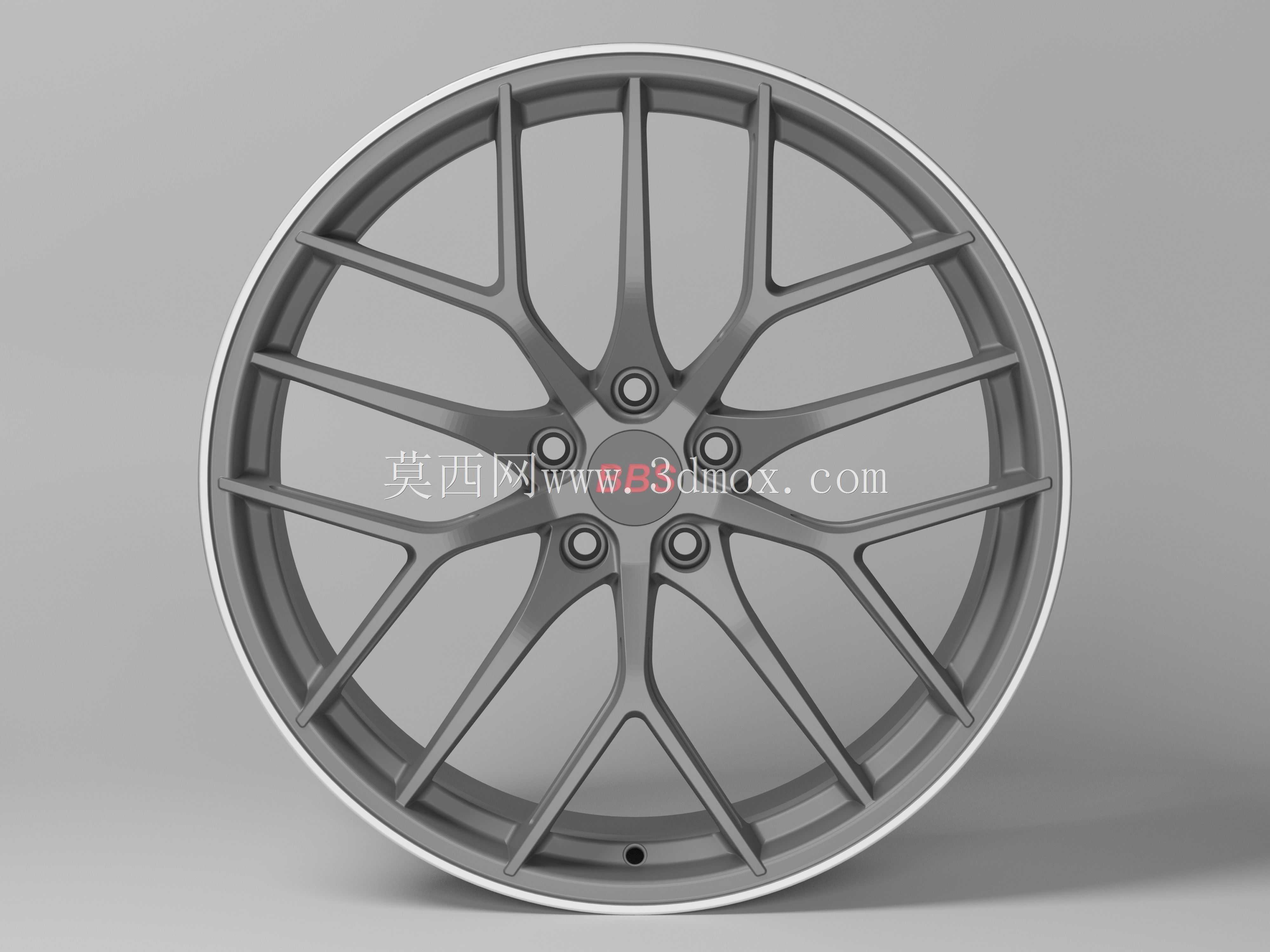

　　在乘用车改装与售后配件领域，轮毂作为连接轮胎与车轴的核心承载部件，其结构设计直接关系到行车安全、动态响应与外观表现，这款9Jx20规格的BBS风格轮毂，针对大尺寸改装场景做了针对性的结构优化，适配多数中型、中大型性能车与家用SUV的升级需求。从安装边界来看，该轮毂的轮辋宽度为9英寸，对应适配245到275胎宽的子午线轮胎，轮辋直径20英寸，H2代表轮辋两侧带双凸峰结构，能在轮胎低胎压工况下避免胎圈脱开，提升激烈驾驶时的轮胎固定可靠性，中心孔与PCD孔位按照主流乘用车型的五孔安装标准设计，安装接合面做了平整化加工，能保证与轴头法兰面完全贴合，避免安装后出现动平衡偏差。设计思路上，这款轮毂采用多辐条分叉式结构，并非单纯追求视觉效果，

　　每一组辐条的走向都经过受力路径优化，从轮心安装座向轮辋边缘均匀发散，将车辆行驶时的纵向冲击、横向转向力均匀分散到整个轮辋圆周，避免应力集中在单个辐条根部；同时辐条做了等强度变截面设计，靠近轮心位置的截面厚度更大，向轮辋延伸时逐渐收窄，在保证整体结构强度满足国标冲击、弯曲疲劳、径向疲劳测试要求的前提下，尽可能降低非簧载质量，提升悬架的响应速度。实际装车场景中，这类大尺寸多辐轮毂除了外观辨识度高之外，辐条之间的镂空空间更大，能给刹车系统留出更充足的散热风道，适配大尺寸多活塞刹车卡钳的安装，不会出现辐条蹭卡钳的问题，连续制动时轮毂区域的空气流通效率更高，能降低刹车系统的热衰减速率。轮辋的边缘做了凸起的轮缘保护结构，

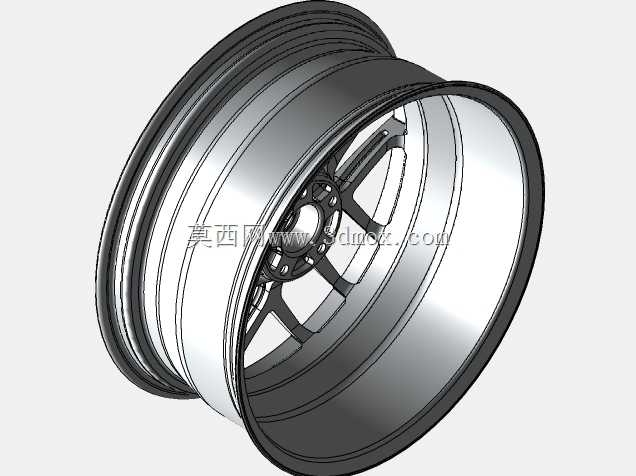

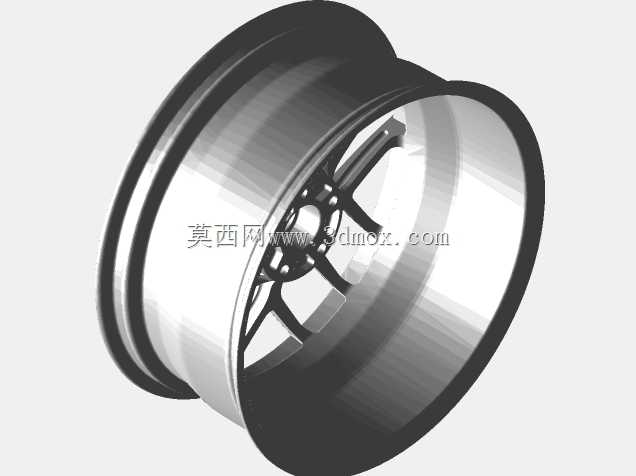

　　能在车辆靠边停车时避免胎壁直接刮蹭路肩，同时轮缘的厚度经过校核，在承受侧向挤压时不会出现变形。从加工工艺对应的结构细节来看，辐条表面的过渡圆角都做了圆滑处理，没有尖锐的应力集中棱角，安装孔位周边做了局部加厚，分散螺栓锁紧时的局部压应力，气门嘴孔位设置在轮辋的凹陷安全槽位置，不会与平衡块、轮胎胎圈产生干涉。在日常使用场景里，这类轮毂的结构强度足以覆盖城市道路、高速铺装路面以及轻度非铺装路面的行驶需求，双凸峰轮辋结构在轮胎被扎缓慢漏气时，仍能保证胎圈卡在轮辋凸峰上，避免轮胎瞬间脱圈引发失控风险。做三维结构设计时，需要重点校核轮心安装面的平面度、各安装孔的位置度，以及辐条与轮辋连接位置的焊接/铸造圆角，避免出现应力集中导致的开裂问题；

　　同时要预留动平衡配重块的安装空间，轮辋内侧的平衡块安装位不能与刹车卡钳、防尘罩产生运动干涉，转向到最大角度时，轮辐外侧也不能与翼子板内衬、减震器支座发生剐蹭。对于改装场景的适配性来说，这款轮毂的ET值设计偏向齐平翼子板的效果，在不改动轮眉、悬架的前提下，装车后轮胎与翼子板的间隙控制在合理范围，既不会因为ET值过小导致轮胎突出翼子板违反法规要求，也不会因为ET值过大让轮毂陷入轮拱内部影响视觉效果与转向轨迹。轮辋的安全槽深度符合乘用车轮辋的标准要求，在拆装轮胎时能让胎圈顺利落入槽内，降低轮胎拆装的难度，减少拆装过程中对胎圈和轮辋表面的损伤。
