六轴数控车床动力刀架主轴结构

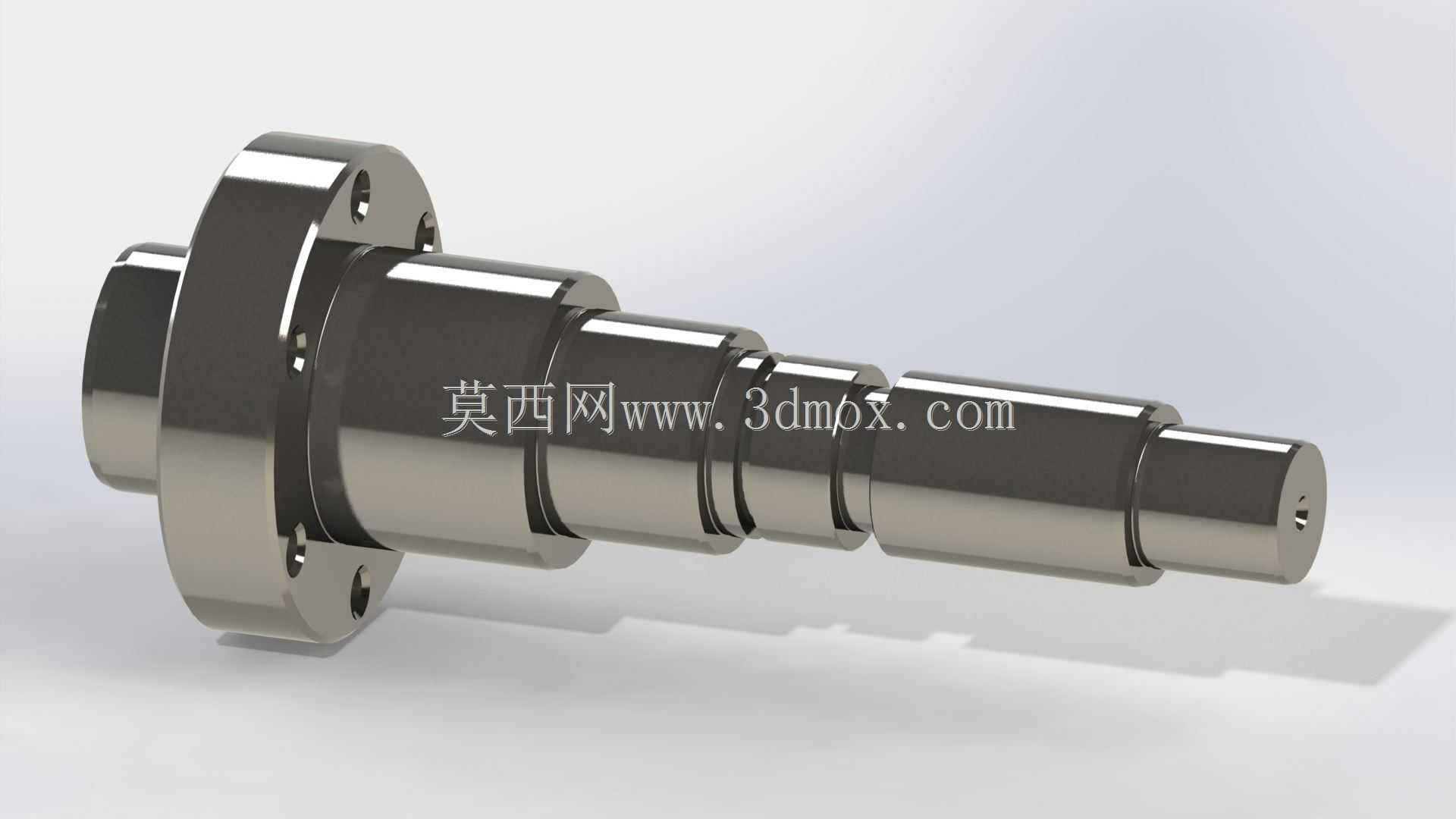

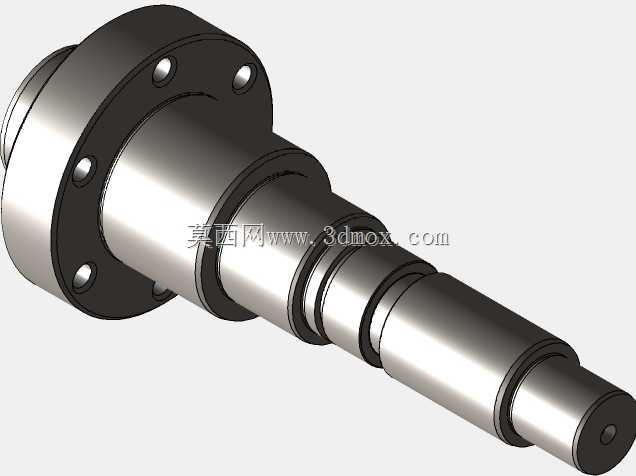

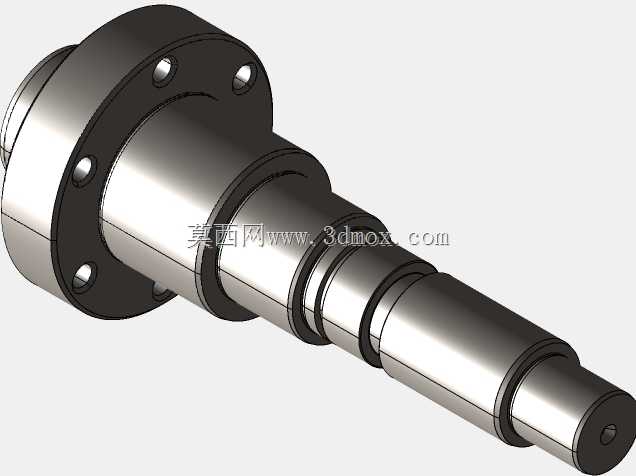

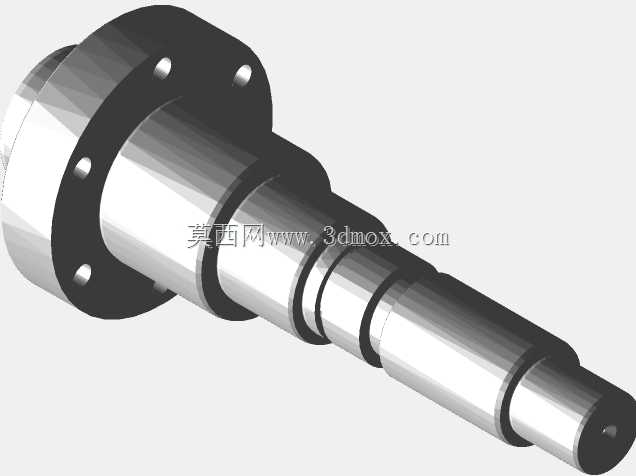

　　该结构对应数控车床转塔刀架中的核心回转承载部件，主要用于六轴车削复合设备上完成刀具装夹、分度定位与切削动力传递。现场布局中，它横向安装在刀塔箱体与刀具安装面之间，左端法兰直接贴合刀架箱体端面，通过圆周分布的螺栓孔完成固定；右端多级阶梯轴段依次穿入箱体内部的轴承位、隔套位、传动连接位，末端中心孔可作为装配定位或润滑工艺孔使用。

　　从实际加工场景看，这类轴件承担的工况并不单一。车削外圆、镗孔、切槽时，它需要承受径向切削力；配置动力刀座进行钻、铣攻丝时，还要传递旋转扭矩，并在频繁启停、分度换位中保持较高的同轴度。因此建模时没有把它简化成光轴，而是按照装配关系拆出法兰盘、轴肩、退刀槽、密封槽和端部小轴等特征，使每一段直径变化都对应轴承内圈、隔套、锁紧件或传动件的安装边界。

　　左端法兰是整个部件的安装基准。法兰外径明显大于轴身，端面上布置多个通孔，用于螺栓锁紧；法兰背面与箱体接触面应保持平面度要求，避免装配后轴线相对刀架安装面偏斜。法兰与轴身交接处保留过渡圆角，可降低应力集中，尤其在断续切削或动力刀具负载波动时，能减少根部疲劳风险。轴身上的多道轴肩并非装饰结构，而是轴承、套筒、齿轮或同步轮的轴向定位面，设计时需要控制轴肩高度，既要保证零件可靠抵靠，又要方便轴承拆卸和密封件安装。

　　中部阶梯段适合布置前后支承轴承。两支承跨距会直接影响刀架主轴刚性：跨距过小，悬臂端受力后挠度增大；跨距过大，则会增加轴系长度并可能带来热膨胀补偿问题。实际结构中，靠近法兰的支承通常承担较大的径向载荷，后支承用于辅助稳定回转中心。轴颈表面需要较高尺寸精度和较低粗糙度，轴承装配段一般采用过渡或小过盈配合，轴肩端面与轴线的垂直度也需纳入建模和加工校核。

　　右侧较细轴段可用于连接传动元件或刀座接口。若刀架仅完成分度固定，该端可作为定位轴与锁紧机构配合；若为动力刀架，则该段可能连接齿轮、联轴器或驱动单元，把旋转运动输送到刀具端。轴端中心小孔在三维结构中虽小，但在工程上常用于顶尖定位、工艺装夹或油液通道，建模时保留该特征有助于后续工程图表达和加工工序规划。

　　外形尺寸方面，整体呈长轴带法兰形态，最大轮廓集中在左端圆盘处，轴向长度由刀塔箱体厚度、轴承宽度、隔套尺寸和传动连接空间共同决定。安装时需先确认法兰螺栓孔分布圆、法兰厚度、各轴段直径与长度，再核对箱体内孔、轴承座孔和刀具侧避让空间。轴身上的环形槽应区分密封槽、退刀槽和卡环槽：密封槽关系到切削液和切屑防护，退刀槽影响磨削与车削加工可达性，卡环槽则用于轴向限位。

　　从设计思路上看，该零件强调基准统一、装拆便利和载荷传递直接。法兰端面提供主定位，轴颈外圆提供回转基准，多级轴肩承担轴向限位，末端结构完成动力或锁紧连接。三维建模时应保证各段同轴关系清晰，圆角、槽宽、孔位和端面不能随意省略，因为这些细节会影响轴承选型、公差标注、干涉检查以及维护拆装。对于设备选型人员而言，该结构可用于核对刀架内部空间和主轴承载能力；对于结构设计人员，则可作为数控车床刀塔轴系布置、轴承组合和法兰连接方式的参考。
