钢制涡轮叶片精密三维结构设计

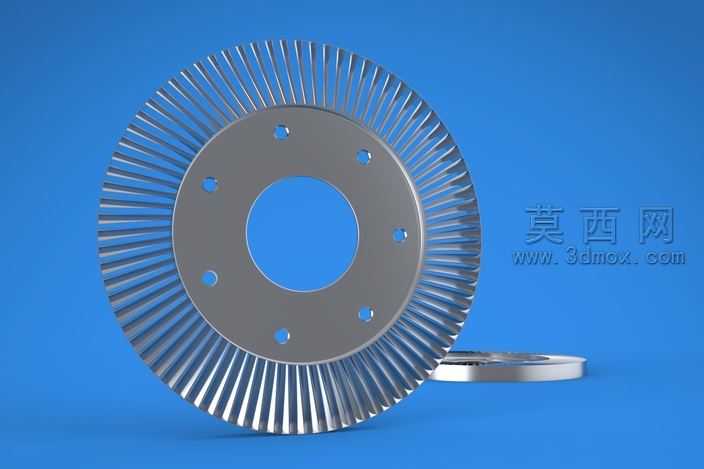

本作品为钢制涡轮组件的几何结构三维设计，整体建模过程严格遵循机械传动部件的工程设计规范，在三维建模软件中完成全参数化结构搭建。模型主体采用径向对称布局，中心设置大直径安装通孔，法兰盘区域均匀分布6个圆形安装定位孔，用于实现涡轮与传动轴系的精准装配固定，孔位排布经过同轴度、位置度公差校验，可满足实际工况下的装配精度要求。外围叶片采用等距放射状排布，每片叶片的型线经过流体力学特性优化，曲面过渡顺滑无棱角，叶片根部与法兰盘衔接处做了圆角过渡处理，可有效降低工作状态下的应力集中问题，提升部件整体结构强度与使用寿命。建模过程中对金属材质进行了精细化参数调整，主体法兰部分采用哑光磨砂钢材质感，表面呈现均匀的金属颗粒纹理，还原钢制零件的真实加工表面状态；叶片部分做了细微的反光质感区分，既体现金属材质的统一性，又通过光影层次突出叶片的薄型结构特征。渲染阶段采用蓝色纯色背景突出模型主体，搭配柔和的侧上方主光源与底部补光，清晰展现叶片的放射状排列层次、法兰盘的厚度结构以及安装孔的位置关系，同时通过光影明暗对比强化金属材质的厚重质感与结构立体感。整体设计完整还原了钢制涡轮的核心结构特征，所有几何尺寸符合机械传动部件的通用设计标准，可用于传动结构教学演示、产品装配仿真、工程设计参考等场景，模型几何结构完整无破面，各部件衔接自然，能够直观呈现涡轮零件的装配逻辑与结构特点，帮助使用者快速理解涡轮传动组件的工作原理与结构设计要点。
