球形涡轮式屋顶自然通风装置结构设计

这款球形涡轮式屋顶通风装置，主要应用于工业厂房、仓储库房、商业建筑顶层、民用住宅坡屋顶等场景的无动力自然排风作业，安装在建筑屋面预留的通风洞口位置，无需外接电力驱动，依靠自然风力与建筑内部热压上升的气流推动涡轮叶片旋转，将室内积聚的闷热空气、潮湿水汽、生产产生的浑浊废气持续排出室外，同时在装置内部形成稳定的负压区，引导室外新鲜空气从建筑下部的门窗、进风口补充进入室内，实现全天候的空气循环置换，有效降低室内温度、减少墙面与屋面凝露霉变，改善室内作业与居住的空气环境，相比电力驱动的排风设备，运行过程无能耗、无噪音，长期使用维护成本极低。

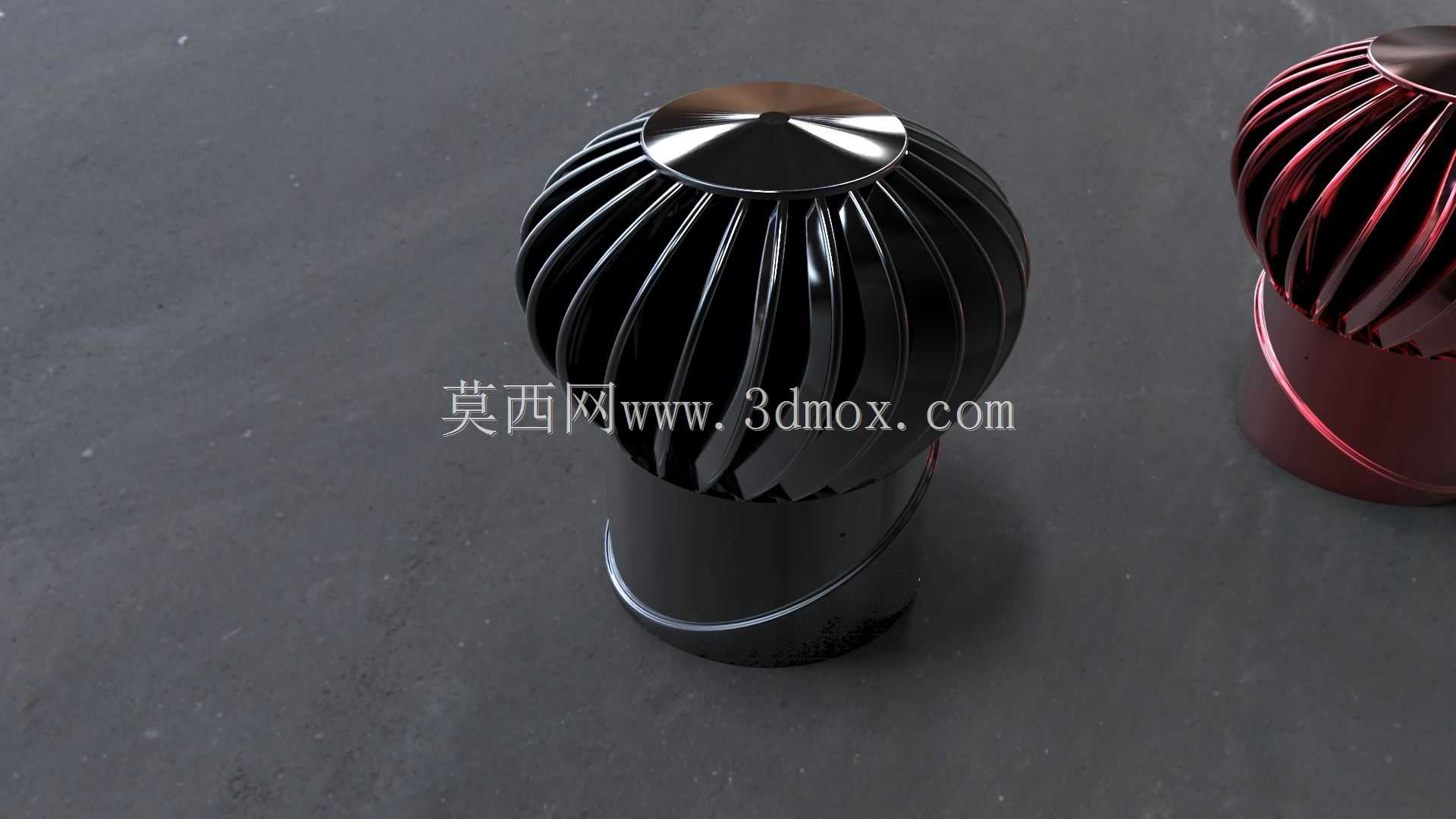

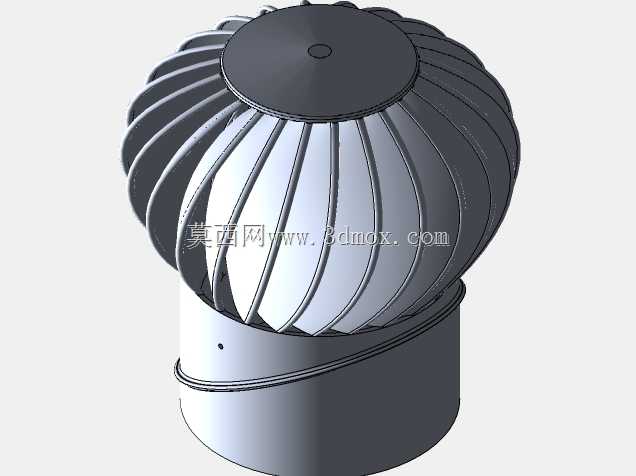

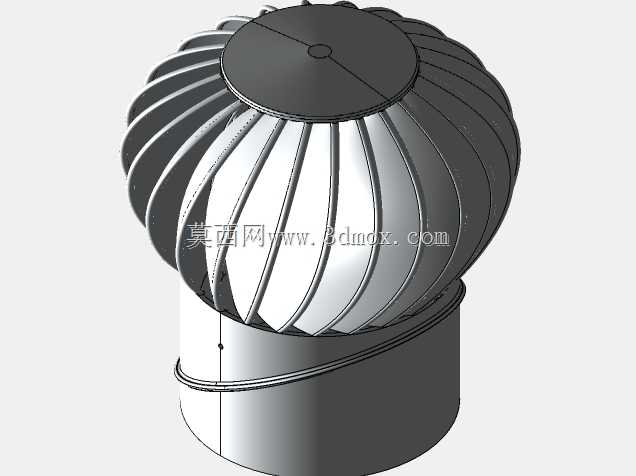

在产品功能特性上，装置采用球形涡轮主体搭配圆柱形安装基座的结构，外围的弧形叶片沿球体径向均匀排布，叶片之间预留连续的弧形导风间隙，当任意方向的自然风吹向装置时，气流会顺着叶片的弧面切入涡轮结构，推动涡轮整体绕中心轴旋转，旋转过程中叶片形成的离心力会将涡轮腔体内的空气向外甩出，配合建筑内部上升的热气流，持续提升排风效率；叶片采用流线型弧面设计，能够有效降低风阻，即使在微风条件下也能顺畅启动旋转，同时叶片的排布结构能够阻挡室外雨水、杂物直接落入通风管道，雨天时雨水会顺着弧形叶片的外表面滑落至屋面，不会渗入室内，兼顾排风与防水防护的双重需求。

设计思路上，整体采用近似几何的概念化造型，将传统风帽的直立式叶片优化为贴合球面的弧形曲面结构，一方面缩小了装置的整体迎风投影面积，降低强风天气下装置承受的风荷载，提升屋面安装的结构安全性，另一方面球形的圆润外观能够适配不同风格的建筑屋面，不会产生突兀的视觉感受；圆柱形安装基座的尺寸适配常规屋面通风洞口的通用规格，基座底部设置外翻的安装法兰边，安装时可直接通过螺栓固定在屋面预留的混凝土基座或者金属屋面的安装底座上，法兰边与屋面接触面可加装防水密封胶条，配合屋面防水卷材的收头处理，彻底杜绝安装位置的渗漏隐患。

在外形尺寸与安装边界上，装置整体高度控制在适配常规屋面通风口的范围内，球形涡轮主体的直径略大于安装基座的直径，安装时需要在屋面预留直径匹配的圆形洞口，洞口周边需要做平整加固处理，装置安装完成后涡轮叶片的旋转半径内不能有遮挡物，确保各个方向的来风都能顺畅作用于叶片，同时要保证装置基座与屋面结构连接牢固，能够抵御当地极端大风天气的风荷载，基座与屋面的连接部位需要做好防水收口处理，避免长期使用后出现渗水问题；装置内部的旋转轴采用免维护的自润滑轴承结构，长期运行无需加注润滑油，减少后期运维的工作量，整体结构没有易损的易耗部件，正常使用条件下可以实现长达十余年的稳定运行。
