E3DV6挤出机热熔喷嘴结构

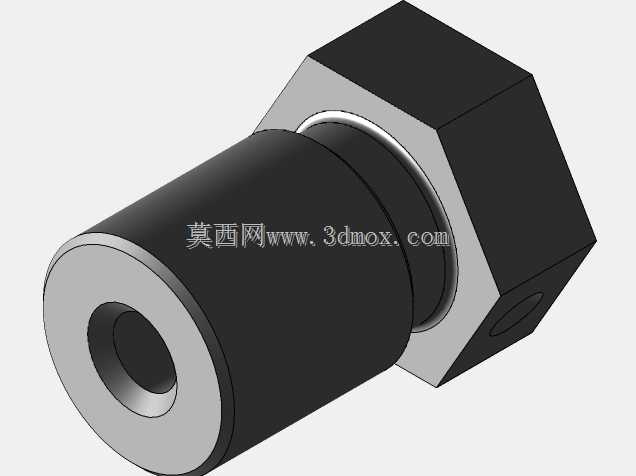

　　该结构对应熔融沉积成型设备末端的热熔挤出喷嘴组件，主要承担丝材导入、加热熔融、定量挤出和成型沉积等功能。组件一端采用六角块状结构，便于使用扳手施加拧紧力矩，另一端为圆柱状喷嘴主体，中心设置贯通流道，丝状耗材沿轴向进入后，在加热区域由固态转变为熔融态，再经前端小孔连续挤出。六角块与圆柱段之间设置台阶过渡，既形成装配定位面，也可在拧紧时限制轴向位置，避免喷嘴与加热块、喉管之间出现配合偏差。

　　从实际装机场景看，这类喷嘴位于挤出头最下端，工作时靠近打印平台，需要在高温、持续送料和频繁启停的条件下保持流道稳定。前端小孔决定挤出线条的直径基础，孔口同轴度和端面平整度会直接影响首层附着、线条宽度和封层质量。若喷嘴端面倾斜或孔口偏心，挤出丝束可能偏离理论路径，造成轮廓边缘不齐、填充不均或悬垂部位拉丝。建模时需要重点保证内孔轴线与外圆柱轴线重合，六角块相对喷嘴主体的方位也应符合装配习惯，使维护人员在狭小的喷头空间内能够顺利装拆。

　　外形边界方面，圆柱喷嘴段伸入加热块或通过螺纹与热端连接，六角块留在外侧作为受力部位。轴向长度需要兼顾加热块厚度、喉管配合深度和喷嘴尖端到平台的工作距离；过长会使热端整体高度增加，影响喷头包络空间，过短则可能造成螺纹啮合不足或导热接触不充分。六角对边尺寸应匹配常用扳手规格，外轮廓不能与风扇罩、散热片、调平探针或邻近喷嘴发生干涉。前端锥形收缩区用于缩小熔融材料通道，使料流在接近出口时获得更稳定的压力传递，同时减少尖端与已打印构件的碰撞概率。

　　设计思路上，喷嘴内部流道应避免突然扩缩和死角。丝材从喉管进入后，经过加热区逐步软化，流道表面需要连续顺滑，才能降低滞留材料碳化的风险。出口段通常采用较小孔径，以提高成型精度，但孔径越小，对材料流动性、温度均匀性和送料推力的要求越高。结构工程师在建立三维模型时，应将内孔、螺纹、六角面、密封端面和尖端锥面分别建立清晰特征，便于后续按不同孔径、螺纹规格或喷嘴长度派生系列件。

　　热端装配中，喷嘴与喉管、加热块之间的接触关系十分关键。喷嘴拧紧后，端面应与加热块形成稳定贴合，使热量有效传递到喷嘴前端；同时内部通道要与喉管料道对齐，防止熔融塑料从配合缝隙溢出。若台阶高度或螺纹长度不合理，可能出现喷嘴顶紧喉管不到位、加热块夹持松动、漏料或温度响应迟缓等问题。因此在数模中需要明确螺纹起止位置、退刀空间、端面接触区和扳手操作空间，而不能只绘制外观形体。

　　该类零件还需考虑多材料打印工况。普通耗材打印时，喷嘴需要快速达到稳定温度；更换材料或停机后，残留料在流道内受热时间过长可能降解，因而内腔容积和尖端形状不宜形成难以清理的盲区。外形尖端应尽量减少与打印件的接触面积，使喷头在跨越空腔和薄壁结构时降低挂蹭风险。圆柱外壁与加热块的配合段则需要保证足够接触面积，以减小温差。

　　在整机布局中，喷嘴属于更换频率较高的易损件，拆装便利性直接影响设备维护效率。六角块位置应暴露在工具可达区域，周围风道和线束不能遮挡扳手转动轨迹。若用于多喷头设备，还需校核相邻喷嘴中心距、喷头复位高度和共同打印时的安全间隙。模型表达时可保留六角块、圆柱主体、前端锥部、中心孔和过渡台阶等关键结构，使结构设计人员能够据此完成热端选型、干涉检查、装配公差分配以及维护空间评估。
