3D打印机BP6加热铝块结构设计

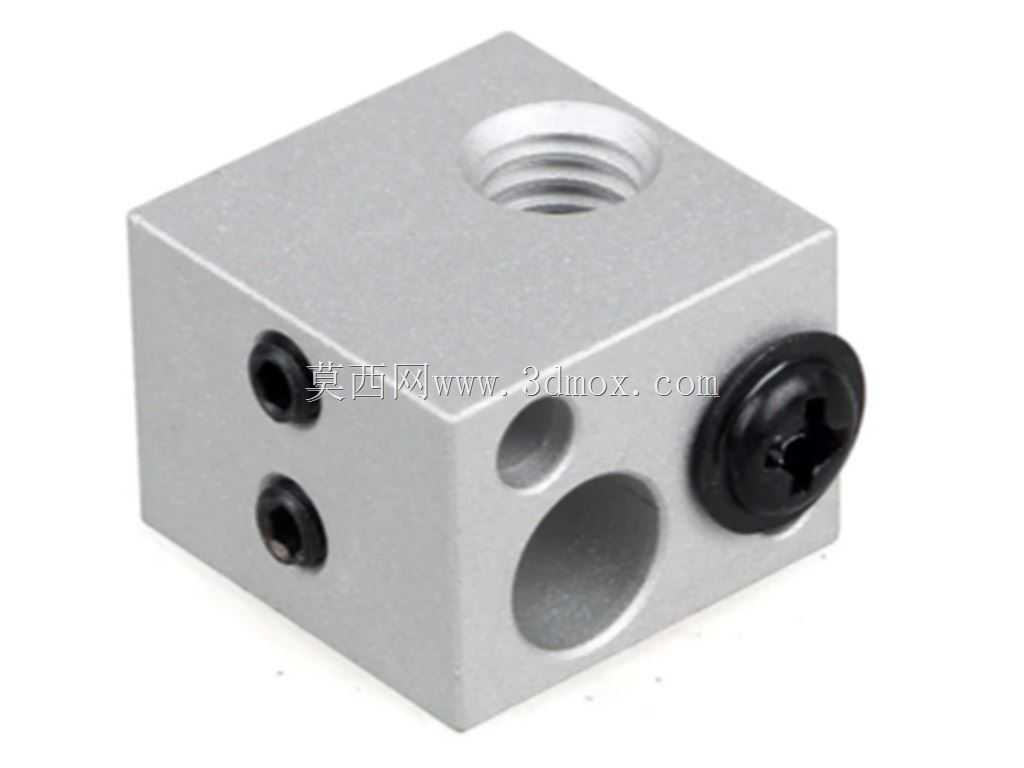

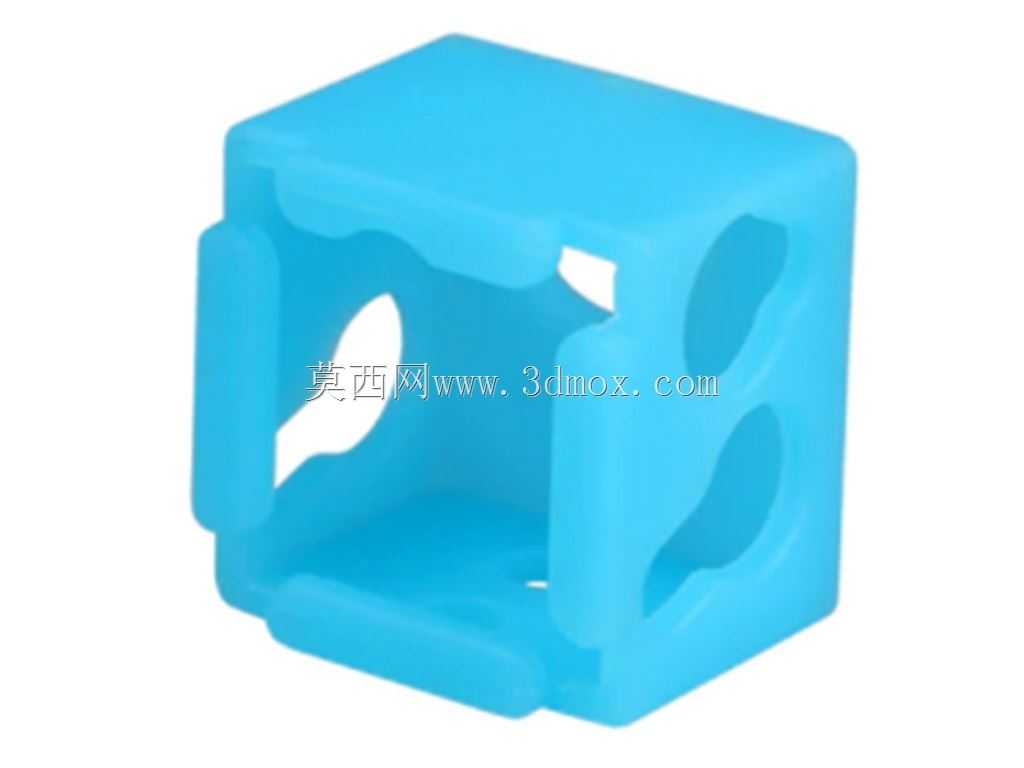

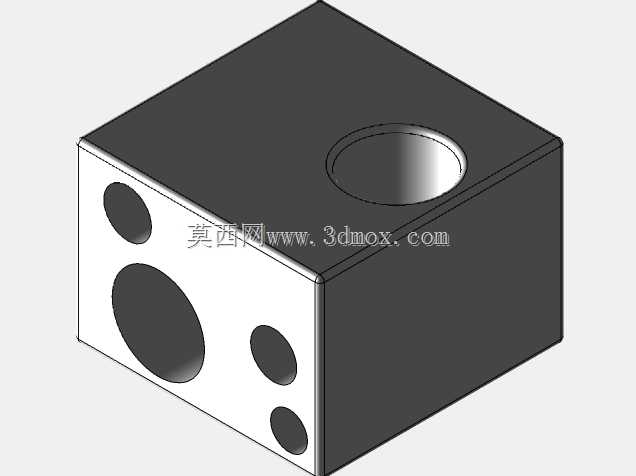

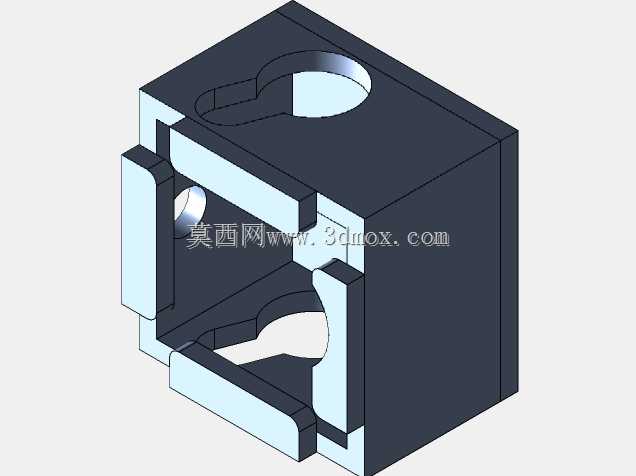

　　在FDM熔融沉积成型3D打印机的热端系统里，加热块是承担热传导、温度场构建的核心承载零件，BP6款加热块是针对常规桌面级设备优化的通用适配结构，日常打印PLA、ABS、PETG等常见耗材时，能稳定维持喷嘴处的熔融温度区间，避免温度波动导致的出料不畅、拉丝、层间结合力不足等常见打印缺陷。从结构设计逻辑来看，这款加热块采用正方体铝制基体，核心原因是铝合金的导热系数足够高，能快速将加热棒产生的热量均匀传导到整个块体，同时正方体的规整外形方便加工，也能在安装时减少定位偏差，不需要复杂的仿形工装就能完成装配。块体上的各个孔位都有明确的功能指向：顶部的内螺纹孔是用来安装喷嘴的，螺纹规格匹配通用的M6螺纹喷嘴，安装时只需要将喷嘴拧入到位，

　　就能保证喷嘴的进料通道和喉管的进料通道完全同轴，不会出现耗材卡滞的问题；侧面的大直径通孔是用来穿入加热棒的，孔的内径和常规6mm直径加热棒做间隙配合，装配时可以在加热棒表面涂抹少量导热硅脂，填充配合间隙降低热阻，让加热棒的热量更高效地传递到铝块本体；旁边的小直径通孔是用来安装热敏电阻的，孔位深度刚好能让热敏电阻的感温头部处于块体的中心区域，能更精准地采集块体的实际温度，避免温度采样偏差导致的温控失准；另外两个带内螺纹的小孔是紧定螺丝安装位，分别用来固定穿入的加热棒和热敏电阻，防止设备运行过程中加热棒移位、热敏电阻脱出，保证温度采集和加热的稳定性；侧面的大尺寸黑色手拧螺丝是喉管锁紧结构，当喉管从对应方向穿入块体后，

　　拧紧这个手拧螺丝就能将喉管牢牢压紧，不需要额外的工具就能完成喉管的拆装更换，日常维护时调整喉管插入深度也更方便。从安装边界来看，这款正方体加热块的边长尺寸适配市面上绝大多数的E3D兼容热端散热套件，安装时不会和周边的散热风扇、风道、X轴滑车结构产生干涉，各个孔位的中心距都经过校准，不管是近端挤出还是远端挤出的结构，都能保证耗材输送路径的直线度，减少耗材输送的阻力。实际应用场景里，这类加热块除了常规桌面级3D打印机的改装替换，也可以用在小型的塑料熔融挤出实验装置、热熔胶点胶设备的加热端，只要是需要小范围稳定加热、将热塑性材料加热到熔融状态的工位，都可以通过调整安装孔位适配使用。设计时特意将各个功能孔位分布在不同的立面，避免孔位打通出现漏料、热量流失的问题，比如加热棒孔和热敏电阻孔是垂直分布但不连通，喷嘴螺纹孔和喉管安装孔是同轴贯通，保证耗材能顺利从喉管进入喷嘴，紧定螺丝的孔位和对应的安装孔垂直，锁紧时的压紧力方向刚好垂直于零件轴线，不会把加热棒或者热敏电阻顶偏。另外铝块的表面做了喷砂氧化处理，一方面是提升表面的硬度，不容易在装配时被扳手、螺丝刮出划痕，另一方面氧化层能减少热量的辐射散失，提升加热效率，同时也能避免长期高温环境下铝块表面氧化发黑，影响后续的拆装维护。在做三维建模的时候，各个孔位的公差都做了针对性设置，比如加热棒和热敏电阻的安装孔采用H7间隙配合，保证零件能顺利插入同时不会有过大的旷量，喷嘴的内螺纹采用6H精度，

　　和喷嘴的外螺纹配合时不会出现滑牙、漏料的问题，紧定螺丝的螺纹孔采用标准公制螺纹，和市面上通用的内六角紧定螺丝完全适配，不需要定制特殊规格的紧固件。实际装配测试的时候，这个结构的加热块从室温加热到200摄氏度只需要不到一分钟的时间，而且温度稳定后波动范围能控制在正负1摄氏度以内，完全满足常规耗材打印的温度稳定性要求，因为各个安装位的锁紧都靠侧面的螺丝完成，不需要在加热块上做额外的卡槽或者凸台，整体结构非常简洁，加工的时候只需要在正方体铝坯上完成钻孔、攻丝工序就能成型，加工成本低，量产一致性好，不管是个人DIY改装还是批量设备装配都很适用。需要注意的是，安装时要保证喉管的端面和喷嘴的端面在加热块内部完全贴合，不然两者之间的缝隙会残留熔融的耗材，冷却后会造成堵头，这款加热块的孔位深度设计刚好能让两者的贴合面处于块体的温度最高区域，能减少耗材在衔接处冷却凝固的概率，进一步提升打印过程的稳定性。
