宏碁台式机内置硬盘固定金属托架结构

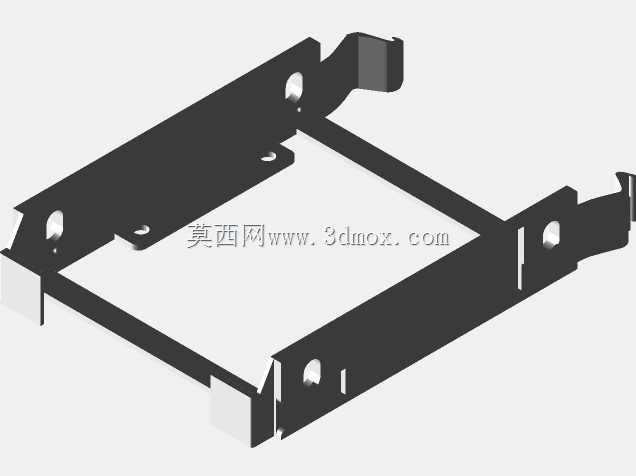

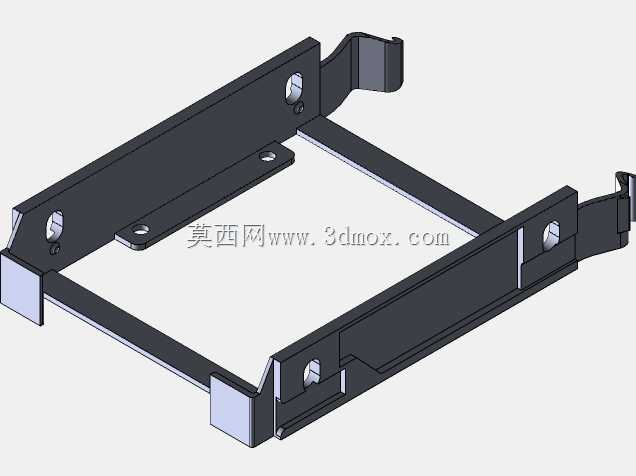

　　在台式商用计算机的内部结构设计中，存储介质的可靠固定是整机抗振性能、长期运行稳定性的核心影响因素之一，这款适配宏碁veriton系列机型的硬盘驱动器盒，本质是针对2.5英寸或3.5英寸机械硬盘、固态硬盘设计的专用金属安装托架，主要作用是在机箱内部的预设安装位完成硬盘的刚性固定，同时规避硬盘与机箱其他部件的干涉问题，保障存储设备在设备运输、日常移动、运行振动场景下不会出现位移、接口松脱甚至盘体损坏的问题。从结构设计逻辑来看，该托架采用一体式钣金冲压成型工艺，主体为弯折形成的U型承托结构，托板平面预留了对应硬盘侧边安装孔位的螺丝固定孔，孔位公差控制在±0.1mm范围内，既保证螺丝可以顺利穿入完成硬盘锁紧，

　　又不会因为孔位偏差导致硬盘安装后出现应力变形，影响盘体运行时的磁头读写精度。托架两侧的延伸弯折边是与机箱安装位对接的核心结构，其中一侧设计了带卡扣的弹性定位结构，对应机箱内部硬盘仓的卡槽位，安装时可以先将卡扣卡入卡槽完成预定位，无需全程手扶托架即可拧入固定螺丝，大幅提升整机装配环节的作业效率；另一侧则预留了两个圆形固定孔，与机箱侧的螺柱位置完全匹配，锁紧后可以让托架与机箱骨架形成刚性连接，将硬盘运行时产生的微小振动直接传导至机箱主体结构上，避免托架自身产生共振放大振动噪声，同时也能减少振动对硬盘磁头寻道精度的影响。从安装边界尺寸来看，该托架的整体轮廓完全匹配对应机型机箱的硬盘仓内部净空尺寸，托架安装完成后，硬盘的SATA数据接口、

　　供电接口位置刚好与机箱内部预设的走线位对齐，不会出现接口被托架结构遮挡、线缆弯折半径过小导致信号传输不稳定的问题；托架的边缘全部做了折边钝化处理，没有尖锐的冲压毛边，既可以提升钣金结构的整体刚性，减少托架受力后的形变量，也能避免装配作业时划伤操作人员的手部，或是割破线缆绝缘层造成短路隐患。在实际应用场景中，这类专用硬盘托架除了满足原厂整机装配的需求外，也适用于对应机型的后期升级、维护场景，当用户需要为设备扩容加装第二块硬盘，或是替换故障的原有托架时，该结构可以完全适配原有安装位，不需要对机箱进行任何打孔、切割等二次加工，也不需要额外加装转换支架，就能完成硬盘的可靠固定。不同于通用型硬盘托架的多组可调孔位设计，这款专用托架的所有孔位、

　　卡扣结构都是针对对应机型的硬盘仓尺寸定制设计，没有多余的冗余结构，整体重量更轻，材料利用率更高，冲压成型的工序也更简单，适合批量生产时的成本控制；同时因为没有可调结构带来的装配间隙，硬盘安装后的整体刚性更强，在设备受到外力冲击时，托架可以更好地分散冲击力，避免硬盘直接受到刚性碰撞导致盘片损坏。托架表面采用黑色电泳防锈处理，在机箱内部的潮湿、多尘环境下可以长期避免钣金生锈产生碎屑，防止碎屑掉落到主板或其他电子元件上造成短路故障；电泳层的表面粗糙度适中，不会因为过于光滑导致螺丝锁紧时出现打滑，也不会因为涂层过厚影响孔位的装配公差。从结构受力的角度分析，托架的弯折处都做了小半径的圆角过渡，避免冲压过程中钣金出现应力集中导致的开裂问题，在长期承受硬盘重量、以及设备移动过程中的交变载荷时，弯折位置不会出现金属疲劳断裂的情况，整个托架的设计使用寿命与整机的使用周期完全匹配，不需要在设备服役期内单独更换托架结构。
