工业现场PLC安装支撑固定支架结构

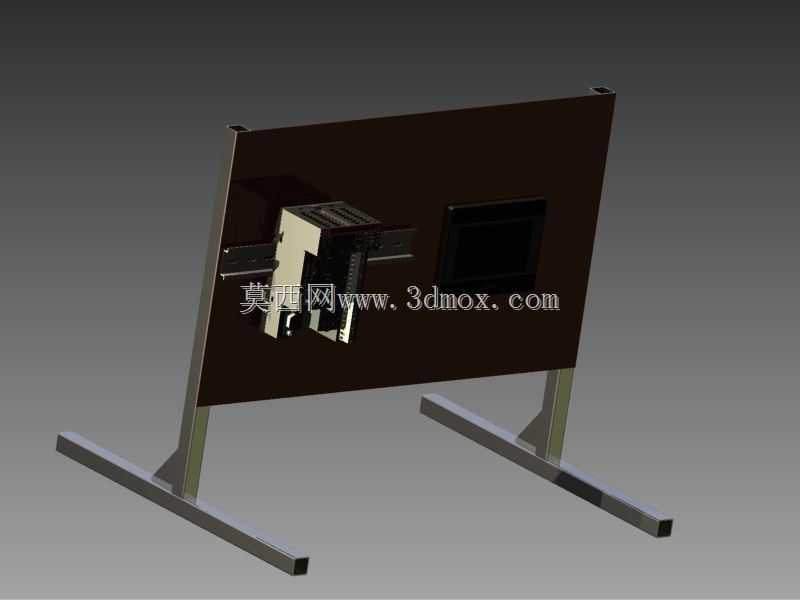

　　在工业电控系统的现场部署、实验室功能验证环节，这类支撑结构是承载PLC主机、配套触控交互模块的核心安装载体，区别于直接嵌入电控柜内部的安装方式，这类独立支架更多应用在设备调试阶段的功能验证、产线临时工位的控制单元搭建、教学实训场景的可编程控制器实操平台搭建场景中，能够脱离完整柜体快速完成控制单元的架设，不需要提前做柜体的开孔、导轨预装工序，大幅缩短临时测试场景的搭建周期。从结构设计逻辑来看，整个支架采用落地式双支腿支撑结构，底部两根横向支撑梁向前后方向延伸足够的跨距，保证架体放置在水平地面时不会出现侧翻、前倾后仰的失稳问题，支腿与上部安装面板之间采用斜向加强筋连接，抵消安装面板上挂载电控组件后产生的倾覆力矩，

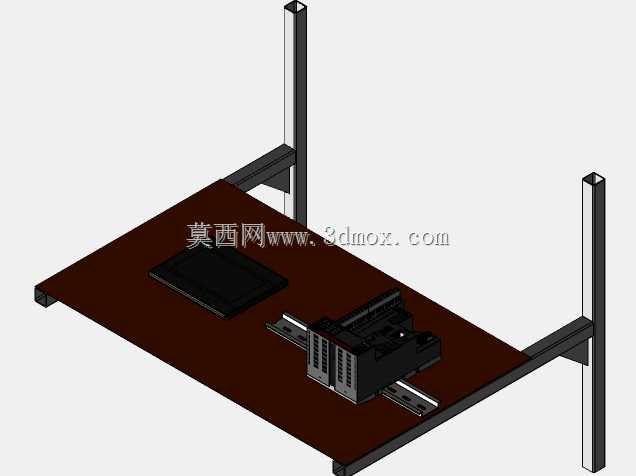

　　即使在面板上挂载多块PLC扩展模块、重量较大的触控显示屏时，整体结构也能保持足够的结构刚性，不会出现明显的晃动变形。上部安装面板采用整块平板结构，面板上预留了标准DIN导轨的安装位，PLC主机以及对应的扩展模块可以直接卡在导轨上完成快速固定，不需要针对每个模块单独做打孔固定，面板上的显示屏安装区域做了下沉式的定位槽，能够适配常规尺寸的工业触控屏，屏幕接线可以从面板背面的走线空间引出，避免线缆外露造成的干涉、拉扯问题。支架的整体安装边界充分考虑了现场操作的人机工程需求，面板的安装高度适配操作人员站立操作的视线高度，不需要过度低头或者抬臂就能完成屏幕触控、PLC模块的接线调试操作，底部支撑梁的高度预留了足够的地面间隙，日常清洁地面、

　　移动架体时不会出现磕碰，也方便在支架下方放置接线工具、测试用的电源模块等辅助物件。在实际使用过程中，这类支架不需要做地面打栓固定，依靠自身结构重量和支撑跨距就能保持稳定，需要转移测试工位时可以直接整体抬运，不需要拆解上面安装的PLC组件和显示屏，大幅提升调试阶段的转场效率。结构设计上没有采用复杂的折弯、焊接异形结构，所有构件都采用标准型材加工，生产加工时只需要完成型材的定长切割、钻孔、表面喷塑处理就能完成组装，加工成本低，后期如果需要调整面板尺寸、支撑高度，只需要更换对应长度的型材构件就能快速改型，不需要重新开模制作复杂的结构件。支架的走线空间做了开放式设计，PLC的供电线缆、通讯线缆、IO接线都可以从面板背面的开放空间排布，

　　不需要设置封闭的线槽，调试阶段排查线路、更换接线时可以直接操作，省去了拆装线槽盖板的步骤，非常适合频繁改线、调整模块配置的测试场景。在结构强度校核层面，整个架体的承重冗余按照挂载3套PLC主机加10寸触控屏的总重量做了预留，即使后续增加扩展模块、通讯模块等附属组件，也不会出现结构变形的问题，支撑腿的型材壁厚选择充分考虑了长期使用的耐磨需求，底部接触地面的位置可以选配防滑橡胶垫，既可以避免架体滑动，也能防止金属型材划伤地面涂层。和柜内安装的PLC固定结构相比，这种独立支架的应用场景更灵活，既可以用在新产品研发阶段的PLC程序调试台，也可以作为产线临时补加的控制单元安装载体，甚至在小型设备的原型机开发阶段，可以直接用这个支架作为控制部分的承载结构，省去单独设计电控柜安装结构的步骤，缩短原型机的开发周期。
