可编程控制器教学实训操作装置

　　这套实训装置的核心定位是面向工业自动化入门阶段的实操训练载体，区别于纯理论教学的抽象知识点传递，所有功能模块都围绕真实工业场景的控制逻辑做了等比例缩小与安全化改造，让学习者可以在无高压风险、无设备损坏成本的环境下，完成从基础逻辑编程到复杂工况模拟的全流程训练。

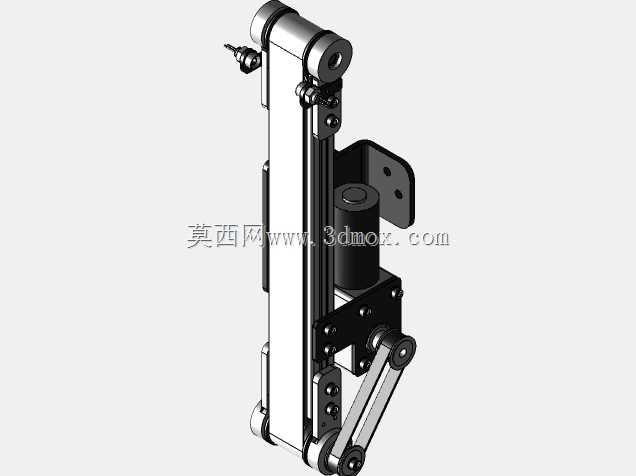

　　从应用场景来看，该装置可覆盖职业院校电气自动化专业的日常课堂实训、企业新入职电气工程师的岗前操作培训、工控爱好者的入门实操练习多个场景，装置上集成的控制对象完全匹配工业现场最常见的控制需求：基础的LED照明回路对应通用设备的状态指示、照明控制逻辑，传送带模拟模块对应流水线输送环节的启停、调速、位置检测控制，分拣机构模拟单元对应产线上的物料分选、工位流转逻辑，电机控制区可以完成三相异步电机的正反转、星三角启动、多段速运行等经典控制逻辑的验证，甚至预留了电子凸轮、故障模拟的扩展接口，能够覆盖从入门到进阶的大部分训练需求。

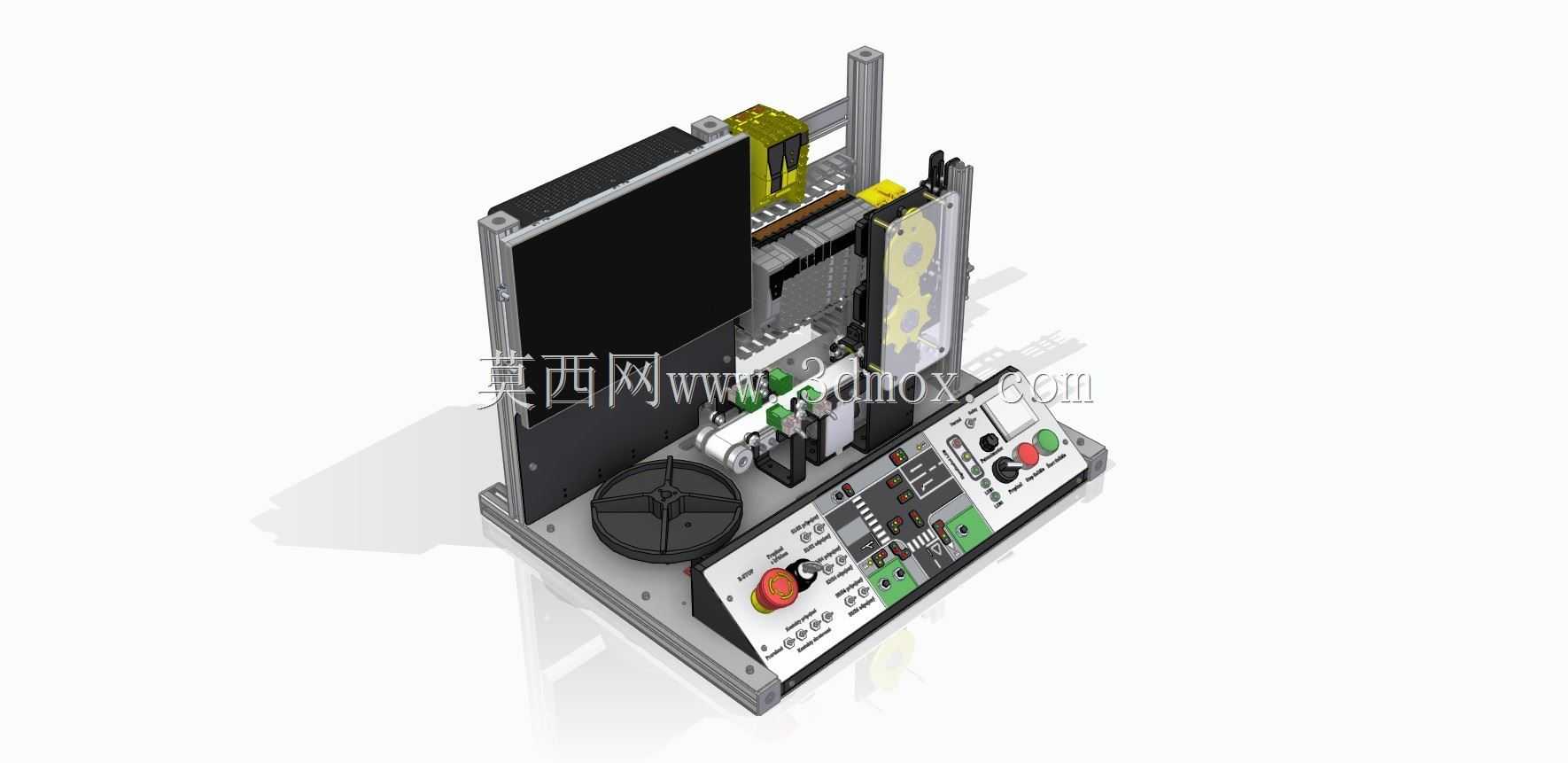

　　功能设计上，整套装置采用分层布局逻辑，底层为铝型材搭建的安装基座，所有电气元件都通过标准导轨固定，和工业现场的配电柜安装方式完全一致，学习者可以直观认识导轨安装、端子排接线、线槽布线的规范操作；操作面板区域集中布置了急停按钮、启动停止按钮、选择开关、状态指示灯、电位器等人机交互元件，面板上的元件开孔位置、间距都符合人机工程学要求，操作时不会出现元件干涉、操作距离过近导致误触的问题；上层区域预留了PLC主机、扩展模块、开关电源、继电器组的安装位，所有接线端子都引出到面板的接线区，学习者既可以直接使用预接的标准线路完成编程训练，也可以自己动手完成接线、查线、故障排查的实操练习。

　　设计思路上，这套装置没有追求大而全的功能堆砌，而是优先考虑教学场景的实用性：所有运动部件都做了安全防护处理，传送带、齿轮传动部位都设置了透明防护罩，既可以观察机构运行状态，也能避免操作时误碰运动部件造成伤害；控制回路采用24V直流安全电压供电，主回路的强电部分全部做了绝缘隔离，即使接线错误也不会造成触电风险；装置底部设置了防滑减震脚垫，放置在普通实训桌面上即可使用，不需要额外的固定安装，移动搬运也十分方便。

　　安装边界与尺寸方面，整套装置的基座尺寸适配常规实训台的摆放要求，宽度控制在单工位操作的合理范围内，操作者坐在工位上即可触及面板上的所有操作元件，不需要侧身或者起身操作；装置后侧预留了电源接口、通讯接口的走线空间，靠墙摆放时不会挤压线缆，所有外接接口都做了防呆设计，不会出现插错接口损坏设备的问题；元件布局上，强电元件和弱电元件分区域布置，走线槽内强弱电线路分开布设，和工业现场的电气布线规范保持一致，让学习者在实训阶段就养成规范的布线习惯。

　　在故障模拟功能的设计上，装置内置了常见的电气故障模拟开关，可以模拟传感器损坏、线路断路、接触器卡滞、信号干扰等工业现场常见的故障场景，学习者可以通过编程软件的在线监控、万用表测量等方式排查故障点，完全还原真实现场的故障排查流程，弥补纯理论教学中无法接触实际故障的短板。安全控制回路的设计完全遵循工业安全规范，急停按钮采用硬接线方式直接切断控制回路电源，不依赖PLC程序控制，即使PLC出现死机、程序跑飞的情况，按下急停也能立刻停止所有机构的运行，符合工业设备的安全设计标准。
