紧凑型迷你主机外壳结构三维设计

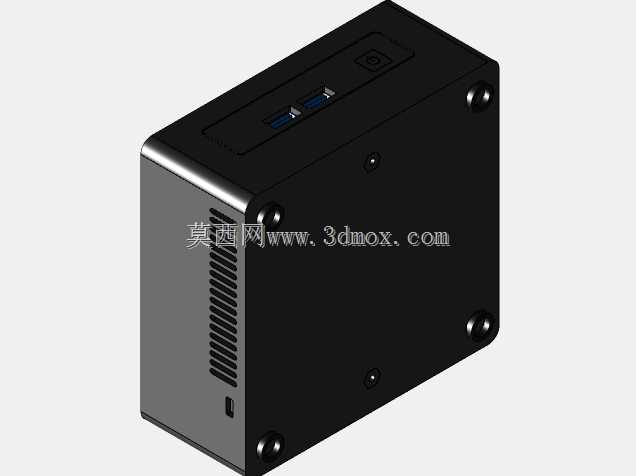

　　这款紧凑型迷你主机的结构设计，核心围绕狭小空间内的硬件兼容与散热平衡展开，在做整机布局时，首先要划定安装边界，整机采用近似立方体的紧凑构型，单侧预留双USB3.0接口与电源按键，接口侧做内凹沉台设计，避免外接U盘或数据线时突出机身过多，影响桌面摆放的空间利用率。侧面的散热格栅采用等距竖向开槽结构，开槽宽度控制在1.2mm，既保证通风面积，又能避免大尺寸异物进入机箱内部，格栅下方预留的小型开孔为状态指示灯位，开孔做遮光倒角处理，避免指示灯漏光影响使用体验。机身的四个角位做内嵌式脚垫安装柱，脚垫采用圆柱形橡胶件，安装后机身与摆放面预留3mm间隙，保证底部进风通道通畅，同时起到防滑减震的作用，避免硬盘运行时的共振传递到桌面产生噪音。

　　在内部结构设计上，主板安装位采用下沉式定位柱设计，定位柱高度匹配薄型ITX主板的安装孔位，预留的CPU散热空间可兼容30mm厚度的下压式散热器，内存槽位旁做避空开槽，方便标准笔记本内存的插拔操作，不会出现外壳干涉的问题。前面板的接口排布遵循常用操作优先的逻辑，使用频率最高的USB接口布置在面板中部偏上位置，电源按键布置在面板边角，避免日常插拔设备时误触开机键，按键采用微凸式设计，按键行程1.5mm，按压反馈清晰，同时按键与面板间隙控制在0.3mm，既保证按键活动顺畅，又不会出现晃动松垮的问题。机身侧盖采用卡扣加螺丝的双重固定方式，日常维护清灰时只需拧下底部两颗固定螺丝即可滑开侧盖，卡扣结构保证侧盖装配后的贴合度，

　　不会出现接缝不均的问题，螺丝采用沉头设计，装配后螺丝头与机身底面齐平，不会凸起刮蹭摆放桌面。在散热风道设计上，采用侧进风、后出风的直通风道，侧面格栅进风后直接流经CPU散热片，再由机身尾部的排风位排出，风道路径短，风阻小，能在有限的机身空间内保证散热效率，避免高负载运行时出现积热问题。机身外壳的壁厚统一设置为1.5mm，在接口安装位、螺丝柱位置做局部加厚处理，保证结构强度，同时控制整机重量，方便用户随身携带或者挂载到显示器背面使用，挂载位预留标准VESA孔距，可直接兼容多数显示器的背部挂载支架，无需额外转接配件。在细节处理上，机身所有外露棱边都做R0.8mm的圆角处理，避免锐边划伤用户，同时提升外观的精致感，

　　内部的走线位预留理线卡扣固定柱，方便装配时整理内部线材，避免线材遮挡风道或者干涉硬件安装。这款迷你主机的设计定位是替代传统大尺寸台式主机，满足办公、家庭影音、轻度创作等场景的使用需求，紧凑的体积可以大幅节省桌面空间，挂载到显示器背面后可以实现完全隐藏式安装，让桌面更加整洁，结构设计上充分考虑了装配、维护、散热、使用体验等多方面的工程需求，所有安装尺寸都经过公差校核，保证硬件装配的兼容性，不会出现干涉问题。
