摄像机安装固定座结构设计

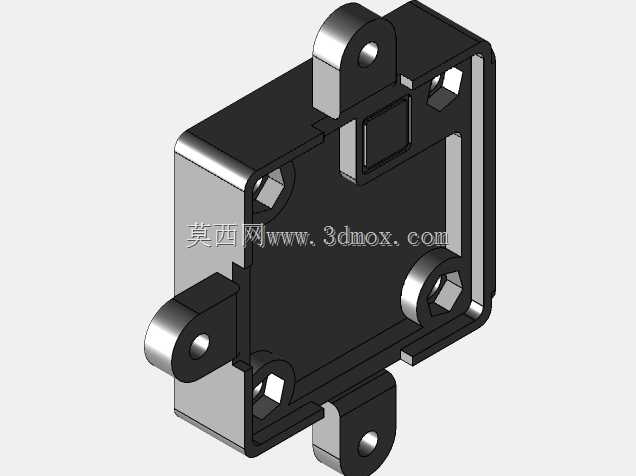

这款安装固定座主要面向安防监控设备的布设场景，在户外杆装、室内墙面固定、设备舱内嵌入式安装等场景中都能适配，核心作用是为小型摄像设备提供稳定的承载支撑，抵消设备运行过程中的微幅振动，避免成像画面出现抖动偏移，同时为设备的接线端预留足够的避让空间，方便后期运维时的线路插拔调整。从结构设计来看，座体采用框式镂空的主体构型，四个角位延伸出带通孔的安装耳，每个安装耳的孔位都做了沉台处理，装配时螺丝头部可以完全沉入沉台内，不会突出安装面干涉其他部件，也能避免螺丝外露剐蹭周边线路。主体框的内侧设置了多道定位凸筋，摄像设备装入后可以通过凸筋完成径向定位，不需要额外加装定位销，减少装配环节的零件数量。设计阶段充分考虑了安装边界的适配性，四个安装耳的孔位间距遵循通用小型摄像设备的安装孔距规范，能够直接适配市面上多数同规格的枪型、半球型小型摄像设备，不需要额外制作转接板。座体的侧壁预留了穿线缺口，设备的供电线、信号线可以从缺口处直接引入座体内部完成走线，避免线路外露被外力拉扯损坏。整体壁厚做了均匀化处理，相邻壁面的厚度差控制在合理范围内，不管是采用注塑成型还是金属压铸工艺生产，都能有效避免成型过程中出现缩痕、翘曲等缺陷，提升成品合格率。安装耳与主体框的衔接位置做了圆弧过渡处理，消除应力集中点，在承受设备重量以及外部冲击载荷时，不会在衔接位置出现断裂失效的问题。座体的安装面做了平面度公差控制，装配后可以和安装基面完全贴合，不会出现倾斜导致摄像设备的拍摄角度出现偏差。在实际选型使用时，只需要确认安装基面的平整度，将座体通过四个安装耳固定在基面后，再将摄像设备卡入主体框内，通过侧边的紧固螺丝完成设备锁紧即可，整个装配过程不需要复杂的专用工具，单人即可完成安装作业。
