日产奇骏车用卡扣式线束固定支架结构

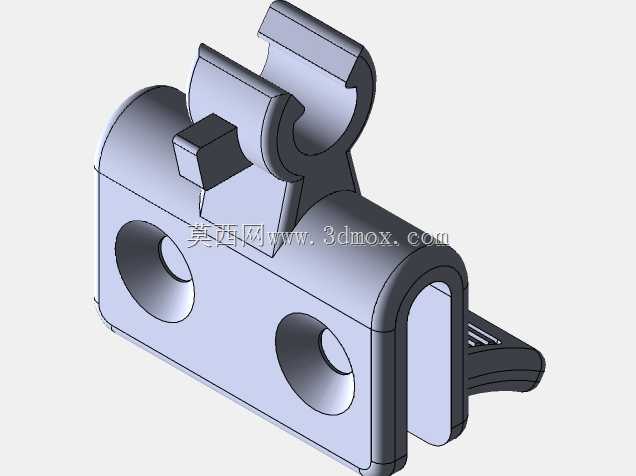

　　该零件为乘用车主车身钣金侧的线束固定卡扣支架，主要应用在乘员舱门槛内侧、仪表台骨架下方以及发动机舱靠近防火墙的走线区域，用来约束整车低压线束的走向，避免车辆行驶过程中线束因振动产生位移、与周边钣金或硬质零部件发生摩擦磨损，长期使用下出现绝缘层破损引发电路故障。从结构设计来看，主体采用带圆角的矩形基座作为承载基础，基座上开设两个同轴度公差控制在0.1mm以内的沉头安装孔，可适配M6规格的塑料膨胀卡扣或者自攻螺钉，安装时直接卡入车身钣金预设的定位孔内即可完成预固定，不需要额外的焊接工序，适配总装车间快节拍的装配需求，两个安装孔的中心距按照车身钣金的通用安装孔位标准设定，能够兼容同平台多款车型的安装点位，减少零部件的开发种类。

　　基座上方设置的双圆弧抱夹结构是核心的功能区域，抱夹的内圆弧直径按照常用的车用线束波纹管外径设计，开口处做了15度的导向倒角，装配时只需要将线束波纹管对准开口处向下按压，就能依靠塑料本身的弹性变形卡入抱夹内部，抱夹内侧预留了0.2mm的间隙，既可以保证线束固定后不会出现轴向窜动，也不会因为夹持力过大压伤波纹管内部的线芯。抱夹侧面设置的方形定位凸台，主要作用是和线束上的定位卡槽配合，避免线束在抱夹内出现周向转动，保证线束上的分支出线方向和设计状态一致，减少装配时的调整工作量。基座尾部延伸出的带防滑纹理的弹性锁舌，在卡扣卡入钣金安装孔后会自动弹开，勾住钣金背面，实现支架的防脱固定，不需要额外加装防松垫片，

　　在车辆经过颠簸路面产生持续振动的工况下，也能保证支架不会从安装孔内脱出。整个零件的外形轮廓做了全圆角过渡处理，没有尖锐的棱角，一方面是避免装配过程中划伤操作人员的手部，另一方面也防止车辆行驶过程中零件边缘割伤周边的线束或者其他软质管路。设计时充分考虑了塑料注塑成型的工艺要求，所有壁厚保持均匀，基本维持在2.5mm左右，避免注塑过程中出现缩痕、缺胶等成型缺陷，拔模角度统一设置为1度，既可以保证注塑件顺利脱模，也不会影响零件的安装配合精度。安装边界方面，零件装配完成后，突出钣金表面的高度控制在28mm以内，不会和周边的内饰板、隔音棉等部件产生安装干涉，抱夹的开口方向可以根据不同的安装位置调整朝向，适配不同走向的线束固定需求，

　　在实车布置时，两个相邻支架的安装间距控制在300mm左右，就能保证线束固定的可靠性，不会出现线束下垂的问题。这类塑料固定支架相比传统的金属扎带固定方式，不仅装配效率更高，还可以重复拆卸，在售后维修需要更换线束或者检修周边部件时，只需要拨开尾部的弹性锁舌就能将支架拆下，不会破坏车身钣金的漆面，也不会产生废弃扎带的环保问题，同时塑料材质本身具备一定的绝缘性能，即使线束出现轻微的绝缘层破损，也能降低和车身钣金短路的风险。在结构强度校核阶段，需要满足-40℃到85℃的环境温度使用要求，在低温环境下塑料件不会出现脆裂，高温环境下不会出现软化变形，抱夹部位经过50次以上的反复拆装后，夹持力衰减不超过初始值的20%，能够满足整车全生命周期的使用需求。
