拖车用长条形LED停车警示灯结构

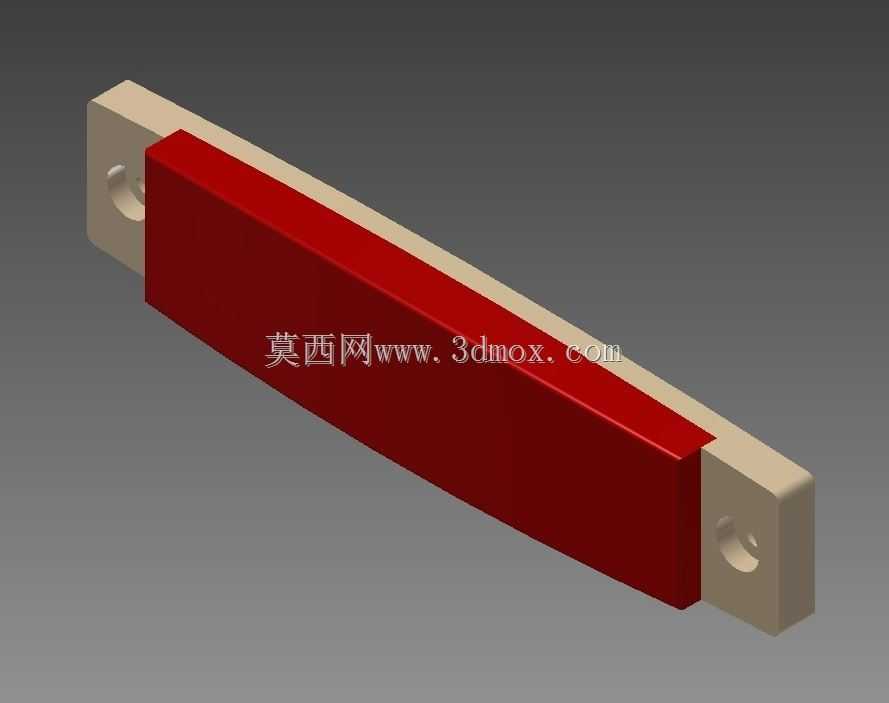

　　这款长条形LED停车灯主要适配拖挂类车辆的尾部警示场景，也可在停车场固定点位作为边界警示光源使用，核心作用是在低光照环境下明确车辆或区域边界，避免剐蹭碰撞事故。从结构设计来看，整体采用狭长型布局，主体发光段为红色透光壳体，两端设置浅米色安装固定座，固定座上预留同轴安装孔，可直接通过螺栓穿过孔位完成与安装面的刚性连接，安装时无需额外设计转接支架，适配多数拖车尾部预留的标准安装位尺寸。两端安装座的凸起结构刚好包裹住发光段的端部，既可以在装配时起到定位导向作用，也能在车辆行驶过程中缓冲侧面磕碰的冲击力，避免发光壳体直接受外力碎裂。发光段内部排布6颗LED灯珠，支持12V与24V两种车载常用电压输入，无需额外加装电压转换模块，

　　可直接对接拖车原有灯光线路，接线逻辑与常规车用尾灯一致，降低后期改装替换的接线难度。红色发光壳体采用匀光材质设计，点亮时光线均匀扩散，不会出现局部亮斑，在雨雾天气下也具备足够的穿透性，满足道路行驶时的后车警示距离要求。设计过程中充分考虑车载场景的振动工况，安装座与发光段的衔接处做了卡扣加密封胶的双重固定结构，长期在颠簸路面行驶也不会出现壳体松脱、内部灯组移位的问题。整体外形的长宽高比例适配拖车尾部的狭长安装空间，不会超出车辆尾部的外廓边界，同时发光面朝向正后方，无光线遮挡，能让后车驾驶员清晰识别车辆位置。安装孔的孔径适配常规车用固定螺栓规格，孔位间距经过标准化设计，可直接替换同类型老旧损坏的停车灯，无需对原有安装面进行二次打孔加工。

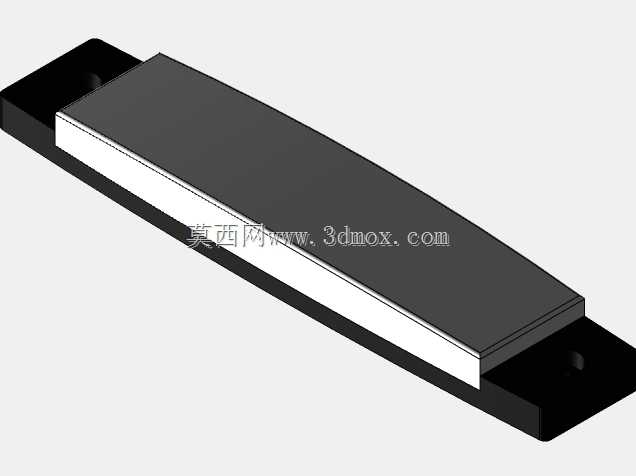

　　壳体边缘做了圆角过渡处理，没有尖锐棱角，既可以降低安装过程中划伤操作人员的风险，也能减少车辆行驶过程中的风阻，同时避免棱角处积留泥水污渍，降低后期清洁维护的难度。灯体整体的密封等级满足户外车载使用要求，可应对日常雨水冲刷、灰尘侵袭的使用环境，内部电路做了绝缘防潮处理，在高湿度环境下也能稳定工作，不会出现短路故障。从三维建模的角度来看，该模型完整还原了产品的装配关系，安装座的孔位公差、发光段与安装座的配合间隙都按照实际生产装配要求设置，可直接用于结构验证、安装模拟以及后续的生产开模参考，对于需要设计拖车灯光系统、停车场警示装置的结构工程师来说，可直接调取模型核对安装边界，调整适配自身设计的安装点位，大幅缩短前期设计选型的周期。
