多规格维科姆管道膨胀补偿结构设计

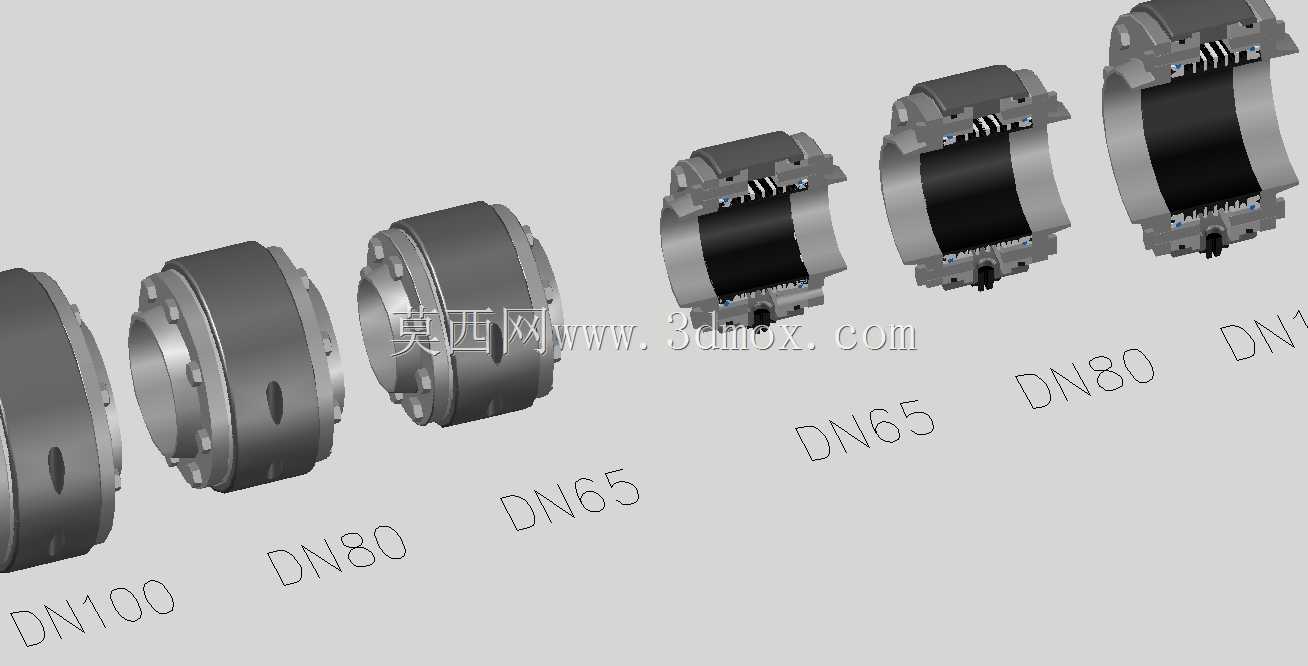

　　在制药、食品加工的无菌工艺管路系统中，管路热胀冷缩产生的应力一直是管路设计中需要重点解决的问题，传统的波纹补偿器往往存在积液死角，难以满足CIP/SIP原位清洗、原位灭菌的清洁度要求，维科姆膨胀补偿器正是针对这一场景开发的管路应力补偿部件。本次建模覆盖DN65、DN80、DN100三个常用管路通径规格，建模过程中严格遵循卫生级管路设计规范，重点还原了产品无袋形排水的核心结构特征，避免传统补偿器容易残留介质、滋生微生物的设计缺陷。从结构设计逻辑来看，该系列补偿器摒弃了传统波纹补偿器的褶皱式形变结构，采用整体式弹性形变段设计，形变段两端通过法兰结构与工艺管路对接，法兰端面的密封槽尺寸匹配卫生级管路常用的卡箍、法兰连接标准，

　　安装时无需额外加工适配接口，可直接对接同通径的卫生级管路。建模时特意还原了不同通径产品的安装边界尺寸：DN65规格的补偿器整体轴向长度适配常规100mm安装间距，径向最大外径不超过135mm，预留了足够的管路保温层安装空间；DN80规格的轴向补偿行程可达12mm，可覆盖常规不锈钢管路10m长度段的热胀冷缩形变量，径向尺寸控制在155mm以内，适配常见的管路支架安装间距；DN100规格的补偿量提升至15mm，可满足大管径无菌物料管路的应力补偿需求，两端连接法兰的螺栓孔位置、孔径完全匹配对应通径的国标卫生法兰标准，安装时无需额外调整管路支架位置。从实际使用场景来看，该类补偿器除了补偿管路热应力之外，还可吸收少量的管路安装错位误差，

　　降低管路安装时的对位精度要求，同时无积液的结构设计让CIP清洗时的清洗液可以完全排净，不会在补偿器内部残留清洗液或物料，避免灭菌过程出现死角，完全符合无菌工艺的验证要求。建模过程中对弹性形变段的壁厚做了等比例还原，该段采用薄壁弹性结构设计，在保证管路额定工作压力下结构强度的同时，具备足够的形变能力，无需额外设置导向结构即可实现轴向、小角度径向的位移补偿，相比传统带拉杆的波纹补偿器，零部件数量更少，安装维护更简便，日常使用中无需定期检查拉杆松紧，降低了运维工作量。在外形结构处理上，所有与介质接触的表面均做了圆弧过渡处理，不存在直角、凹槽等容易积料的结构，外表面的结构也做了简化处理，没有突出的棱角或易积灰的结构，

　　方便生产过程中的外部清洁作业。不同通径的产品采用了统一的结构设计逻辑，仅根据通径大小等比例缩放核心形变段尺寸与连接法兰尺寸，这种系列化设计思路也方便生产制造时的工艺统一，降低加工成本。从管路选型的角度来看，设计人员在选用该类补偿器时，只需要匹配管路通径、核算管路总热伸长量不超过补偿器额定补偿行程，即可直接选用对应规格，无需额外计算补偿器的刚度参数，产品本身的弹性参数已经匹配卫生级不锈钢管路的常用安装工况，不会出现补偿力过大拉扯管路支架、或是补偿量不足导致管路应力超标的问题。建模时也还原了产品两端的定位标记，安装时可通过标记确认补偿器的安装方向，避免装反导致排水不畅的问题，同时补偿器的整体重量控制在同通径传统波纹补偿器的70%左右，降低了管路支架的承重要求，尤其适合架空敷设的无菌工艺管路使用。
