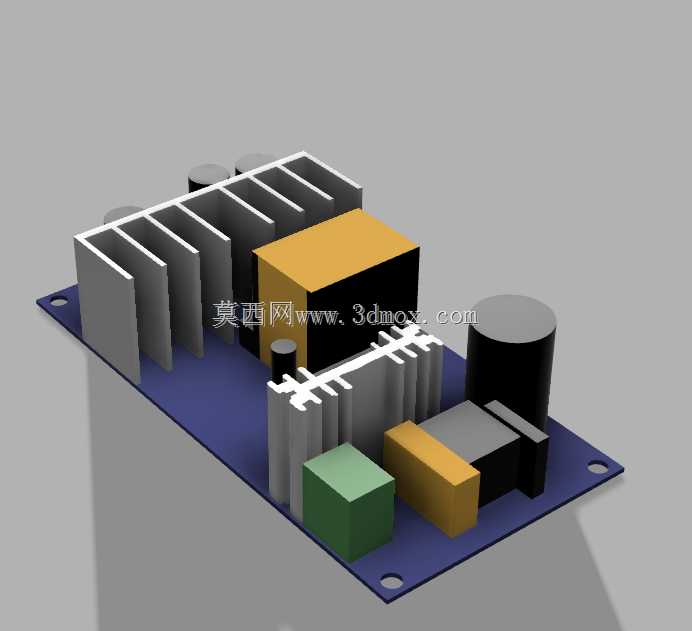

在工业控制、小型机电设备、嵌入式硬件系统的供电链路里,AC-DC转换模块是承担市电到低压直流供电转换的核心部件,这款24V6A规格的转换模块,建模时完整还原了板载所有元器件的布局、安装结构与空间边界,能直接用于设备内部的供电仓布局干涉校验、整机布线模拟以及结构件配套设计参考。从实际应用场景来看,这类转换模块常被集成在小型自动化控制箱、桌面型工业设备、低压直流驱动的工装夹具、户外小型监测设备的内置供电单元中,替代独立外置电源,减少设备外部走线,提升整机集成度,6A的持续输出能力可以覆盖多数24V供电的传感器组、小型直流电机、继电器模组、工控板卡的总功率需求,避免供电冗余带来的成本浪费,也不会因为功率裕量不足导致重载时输出电压跌落。
建模过程中首先梳理了PCB基板的安装边界,基板四角预留了标准的通孔安装位,孔径适配M3规格的铜柱或自攻螺丝,安装孔的中心距、到板边的安全距离都按照常规板卡安装规范设置,在做设备内部布局时,可以直接以基板的外轮廓、安装孔位作为定位基准,预留对应的安装柱位置,不需要额外核对板卡的安装尺寸。板上的散热结构是建模时重点还原的部分,两块铝制挤压散热片分别对应整流桥、开关功率管的安装位置,散热片的鳍片方向、高度、与周边元器件的安全间隙都做了1:1还原,实际选型配套时,可以根据设备内部的风道方向,判断是否需要调整散热片朝向,或者评估自然对流条件下的散热空间是否充足,避免因为周边结构件遮挡鳍片风道,导致功率器件温升超标。

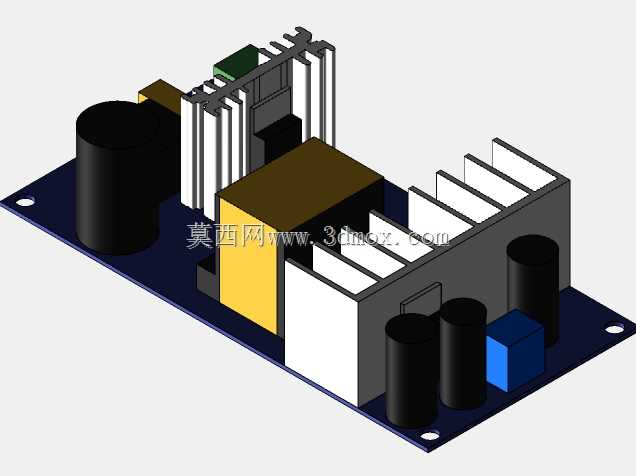

板载的元器件布局完全遵循实际量产模块的排布逻辑:输入端的高压滤波电解电容、安规元器件布置在板卡一侧,与低压输出端的滤波电容、稳压元器件保持足够的爬电距离,中间的功率变压器做了绝缘包覆处理,建模时还原了变压器的外层绝缘胶带轮廓与引脚焊接位置,高低压区域的开槽隔离结构也在模型上做了体现,做安规间距校验时可以直接测量不同区域元器件的最短空间距离,确认是否满足绝缘要求。输出端的接线位置预留了对应的焊盘与接线端子安装空间,用户可以根据自身设备的接线需求,选择焊接直插端子、接线柱或者直接引线,模型上预留的空间可以兼容多种接线方式的结构尺寸,不会出现端子安装后与周边散热片、电容干涉的问题。从结构设计的细节来看,板上所有电解电容的高度、直径,电阻、
二极管的引脚跨度,小型贴片元器件的排布位置都做了精准还原,在做整机内部的高度方向空间校验时,可以直接读取最高元器件(即主散热片)的顶面高度,以此确定供电仓的最小内部净高,避免设备上盖压到元器件导致短路风险。另外,建模时也考虑了模块在不同安装姿态下的元器件受力情况,比如垂直安装时大体积电解电容的引脚承重、散热片的固定方式,模型上还原了散热片与PCB之间的固定焊盘位置,结构设计时可以评估是否需要额外点胶或者增加固定卡扣,提升设备在振动工况下的结构可靠性。这类集成式AC-DC模块相比分立式搭建的电源电路,优势在于所有元器件都经过参数匹配与EMC调试,结构设计时只需要预留对应的安装空间与接线空间即可,不需要额外考虑电路本身的元器件排布问题,这个三维模型完整呈现了模块的所有外部结构特征,不管是做设备的供电仓结构设计,还是做教学演示用的电源结构拆解展示,都能提供精准的尺寸参考与布局依据,减少设计过程中反复核对实物尺寸、反复调整结构的工作量,也能在设计阶段提前规避安装干涉、空间不足、散热遮挡等常见问题,缩短整机的结构开发周期。
