法兰式弹簧压力调节装置结构设计

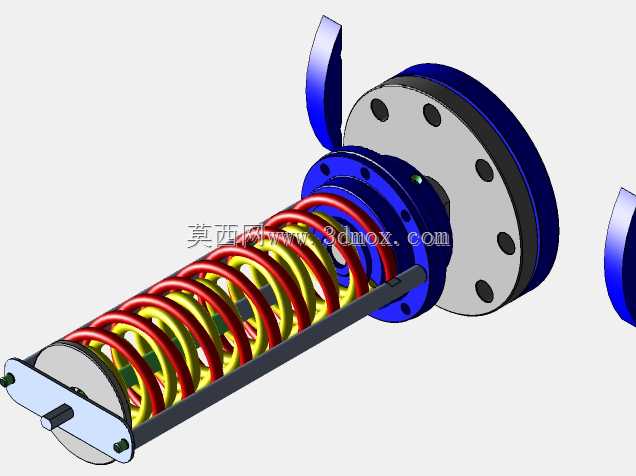

　　这套压力调节装置的结构设计，核心围绕流体管路系统的压力稳定输出需求展开，在工业供气管网、小型液压动力单元、实验室气路分配系统中都能找到适配场景，其核心作用是在输入端压力出现波动时，通过内部弹性元件的形变补偿，将输出端压力稳定在预设区间内，避免下游承压元件因压力骤升出现密封失效、管路爆裂，或是因压力不足导致执行机构动作不到位的问题。从结构布局来看，装置采用法兰端作为输入端连接界面，法兰盘上均匀分布的螺栓孔可直接与同通径的管路法兰配对安装，安装时需注意法兰端面的密封槽匹配，搭配对应压力等级的密封垫片即可完成输入端的密封固定，无需额外设计转接接头，能有效压缩管路安装的空间占用。装置的核心调压执行部分采用嵌套式多弹簧结构，

　　不同于常规单弹簧调压结构易出现的弹簧偏载、弹力输出不均问题，该设计将不同刚度的弹簧同轴嵌套布置，外层弹簧承担粗调压力区间的弹力输出，内层小刚度弹簧负责精细调压区间的弹力补偿，这种结构能在有限的轴向尺寸内覆盖更宽的压力调节范围，同时多弹簧对称受力的布局能避免阀杆运动过程中出现卡滞，提升调压动作的响应灵敏度。装置的阀杆部分采用导向套与端盖双支撑结构，端盖处设置的导向轴伸既可以作为手动调压的操作接口，也可以搭配锁紧螺母完成预设压力的锁止，避免设备运行过程中因振动导致调压预设值偏移。从安装边界来看，装置的轴向总长度可根据弹簧的最大压缩量进行适配调整，法兰端的外径尺寸匹配常规管路法兰的标准系列，径向最大轮廓不超过法兰外径的1.2倍，

　　在密集排布的管路集群中安装时不会与相邻管路产生干涉。设计过程中需要重点校核弹簧的疲劳寿命，在常规工业工况下，弹簧的循环压缩次数需满足十万次以上无明显塑性形变的要求，同时弹簧两端的支撑圈需做磨平处理，保证弹簧端面与法兰支撑面、端盖推板面的完全贴合，避免局部应力集中导致弹簧过早断裂。装置侧面设置的扳把式结构可作为快速泄压的操作部件，当下游管路需要检修维护时，扳动该扳把即可快速将阀口开启至最大开度，释放管路内的残余压力，相比常规的螺纹旋拧式泄压结构操作效率更高，适合需要频繁泄压调试的工况场景。在三维建模过程中，各零件的配合公差需要重点把控，法兰与阀体连接的止口位置采用过渡配合，保证同轴度误差控制在0.05mm以内，避免阀杆运动出现偏心；

　　弹簧与阀杆之间预留0.8-1.2mm的径向间隙，防止弹簧压缩过程中与阀杆发生摩擦剐蹭，影响弹力输出的线性度；导向套与阀杆的配合采用间隙配合，搭配润滑脂填充即可保证长期运行无卡滞。该结构没有采用复杂的电子传感元件，纯机械结构的可靠性更高，在高温、高湿、强电磁干扰的复杂工业环境中也能稳定工作，不需要额外铺设供电线路与信号线路，适配对可靠性要求较高的工业现场压力调节场景。
