单剂量咖啡研磨接粉落料装置

　　这套结构围绕咖啡研磨机的单剂量出粉场景展开，核心处理的是磨豆机出料口到接粉容器之间的粉路问题。实际使用中，咖啡粉在离开研磨腔后容易受到静电、颗粒粗细、出粉角度和空气扰动影响，出现飘散、挂壁、堆积或残留在通道内的情况。单剂量冲煮对粉量一致性较敏感，残粉不仅会改变下一杯的粉重，也会让陈旧粉混入新粉，影响香气和口感。因此该装置把上部导流筒与下部方形接粉基座组合起来，使咖啡粉从磨豆机出口排出后，能够沿受控路径进入下方接粉容器。

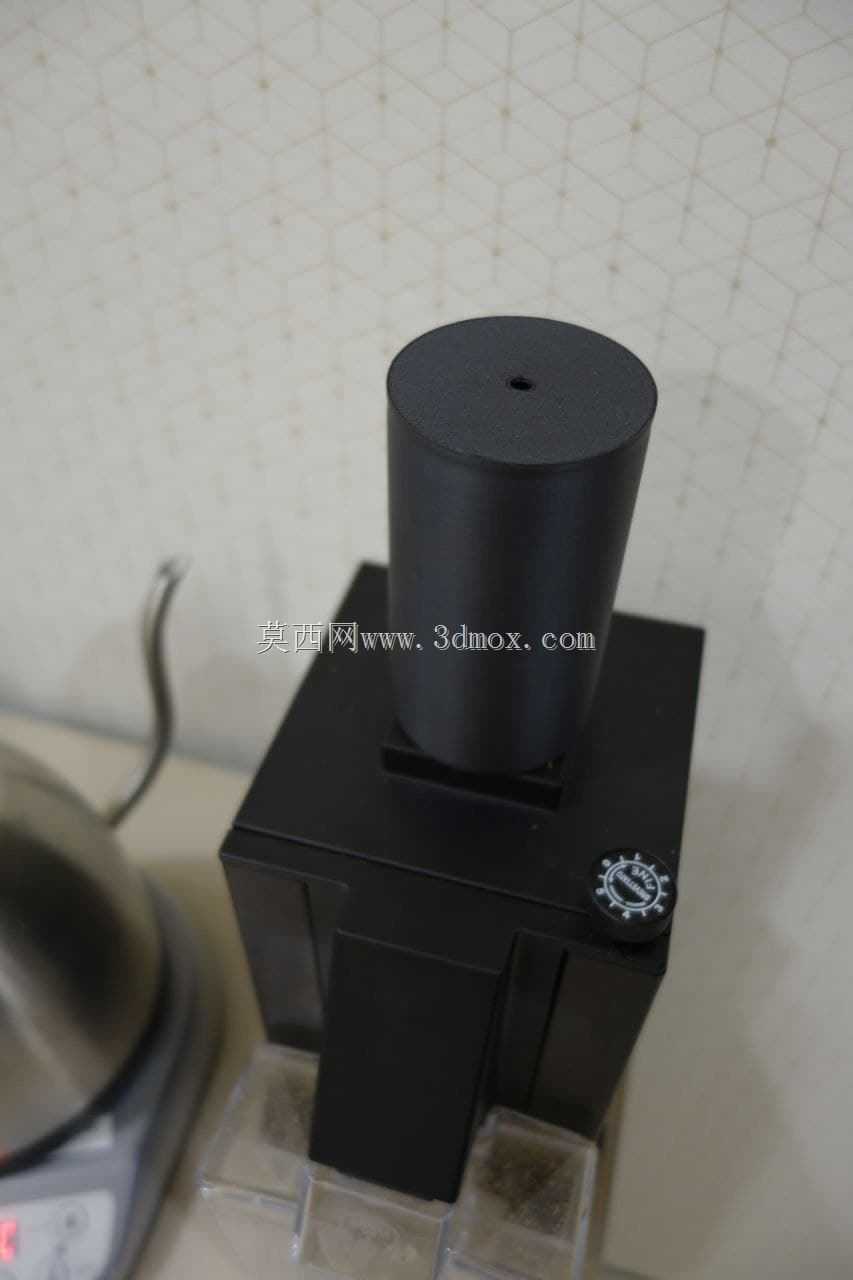

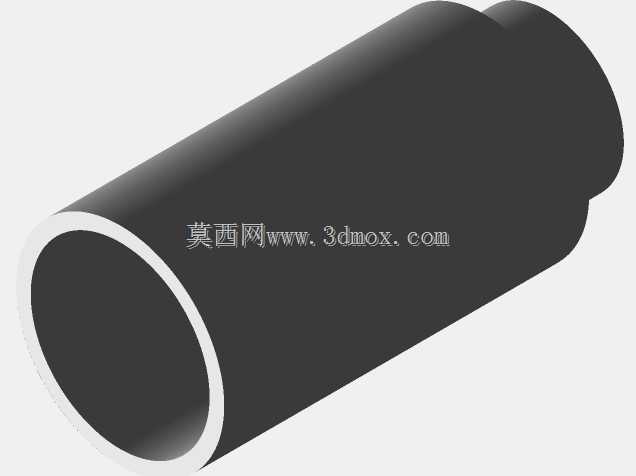

　　上部构件采用近似圆筒向锥筒过渡的外形，顶端保留小孔作为入粉或对位区域，外壁设置螺旋形态的纹理。该纹理并非单纯装饰，在打印件表面形成连续的螺旋导向痕迹，线宽控制在较细的0.6mm量级，能够在视觉和结构上强化旋流导向的设计意图。粉粒从研磨腔甩出时带有一定切向速度，螺旋表面可以引导粉流沿筒壁向下运动，降低粉粒直接冲向开放空间的概率。上部起波纹管作用的区域，还能够在装配时吸收少量轴向偏差，使装置与磨豆机出料位置之间不必依赖过高的加工精度即可贴合。

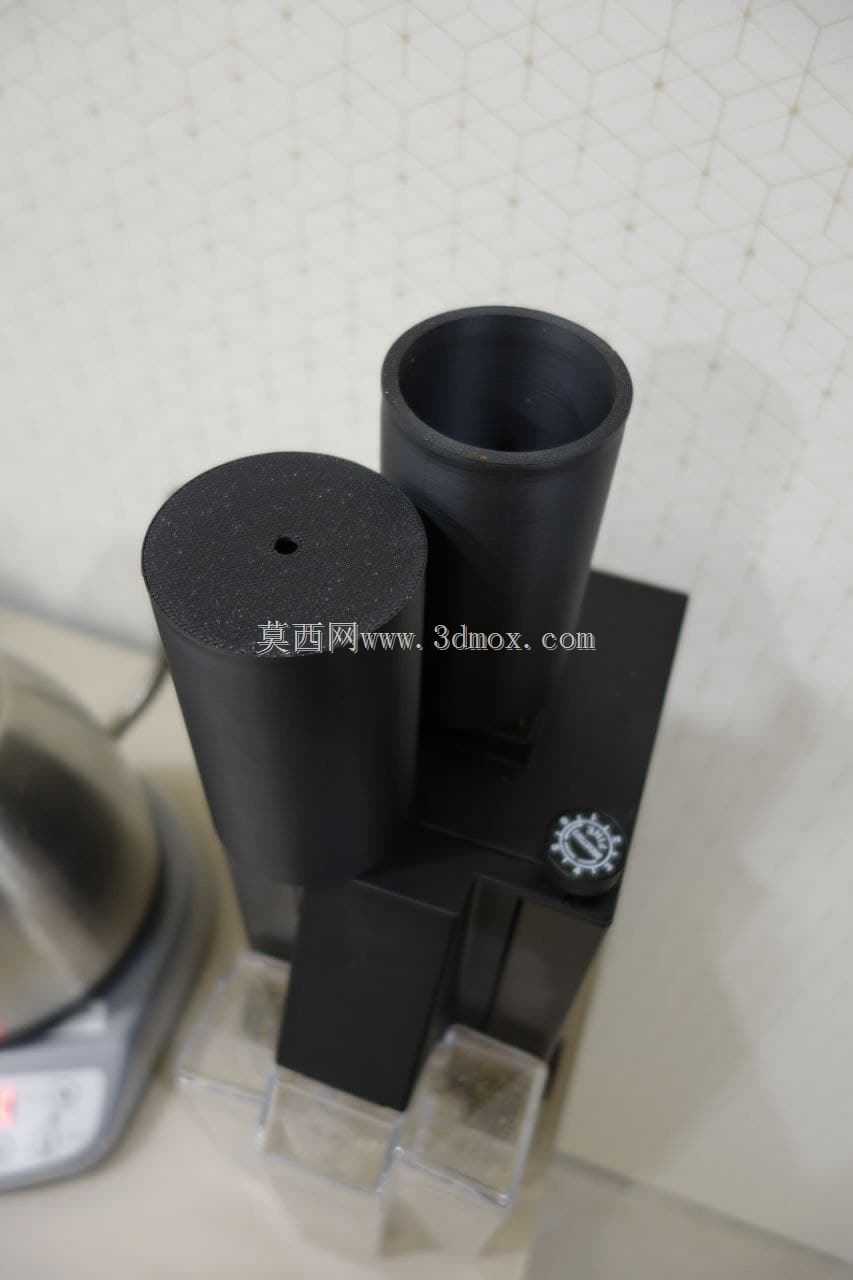

　　下部为方形盒体式基座，承担定位、承接和过渡功能。基座上方的平面用于安装上部导流筒，下方伸出的块状结构对应接粉杯或粉碗入口区域，使落粉点尽量集中。方形轮廓在桌面环境中比圆形筒体更稳定，放置时不易滚动，也便于与常见方形接粉盒、称量杯或临时粉仓形成方向参照。基座侧面设置旋钮状标识件，可作为限位、锁紧或姿态识别结构使用；在三维建模时，该特征需要与盒体侧壁保持足够间距，避免手指操作或旋转动作与上部筒体干涉。

　　从安装边界看，装置的高度主要由上部锥筒决定，直径方向需要覆盖磨豆机出料口的喷粉范围，底部方形基座则要稳定落在接粉容器上方。若用于现有磨豆机改造，首先要核对出料口中心线、出粉高度、接粉杯口径以及桌面剩余空间。上部小孔不能偏离粉流中心，过偏会导致粉粒撞击筒壁后反弹；孔径过小则容易在细粉工况下形成堵塞，孔径过大又会削弱导流和挡尘效果。下部出粉口应与接粉容器入口保持同轴或接近同轴，垂直距离不宜过大，否则粉粒在自由下落阶段仍会扩散。

　　结构材料选用ABS进行打印，比较符合咖啡器具周边件的试制需求。ABS具备较好的韧性和后加工性，装配后面对轻微碰撞不易像脆性材料那样开裂；两部分都采用ABS，也有利于在需要粘接、热熔或局部修配时保持材料一致性。上部锥筒壁厚需要兼顾打印稳定性与内壁光滑度，外壁螺旋纹理会增加喷头走刀次数，若层高或冷却控制不当，纹理根部可能出现堆积，建模时应让纹理与主体曲面连续过渡，避免尖角造成应力集中。下部盒体为了承受上部筒体和粉流冲击，底板与侧壁交接处宜设置圆角或加强过渡，不能只靠薄壁直角连接。

　　在功能细节上，该装置并不直接参与研磨，而是作为磨豆机与接粉容器之间的辅助粉路件。它的价值在于把原本开放、短促、易飞溅的出粉过程整理成相对封闭的下落通道。对于单剂量研磨，用户通常按单次冲煮重量投入咖啡豆，磨完后希望全部咖啡粉进入粉碗或称量容器。导流筒可以减少粉尘外逸，方形基座可以稳定承接，螺旋纹理则引导粉流沿壁面下行。若配合短接式粉杯使用，还可进一步降低翻粉和清扫频率。

　　建模时应把上部锥筒、螺旋纹理、方形基座、底部伸出块和侧部旋钮分别建立清晰特征，便于后续按不同磨豆机尺寸调整参数。上部锥度可根据出粉速度改变：出粉冲力较大时，锥筒可更平缓，让粉流减速；出粉量较小或粉粒较细时，锥筒可略陡，避免粉粒附着在壁面。螺旋纹理的导程也要结合筒体高度评估，导程过密会增加表面阻力，导程过疏则导向作用不明显。下部盒体内部应尽量减少台阶和死角，咖啡粉属于细小颗粒，任何水平凸缘都可能积粉。

　　实际装配还需考虑清洁边界。咖啡粉含油脂，长期使用后内壁会有细粉附着，因此构件形状应便于刷子清理或拆开清扫。上下两部分若采用插接，配合面不宜过紧，轻微间隙可补偿打印翘曲，但间隙过大又会形成漏粉缝。若采用螺钉或卡扣固定，应远离粉流通道，防止紧固件藏污。上部波纹管段在提供柔性对位的同时，也要避免过度弯折导致内壁褶皱，褶皱会成为粉粒滞留点。

　　整体来看，该装置面向小型咖啡研磨工位、家用单剂量磨豆、桌面咖啡器具改造以及3D打印功能件验证等场景。结构不复杂，但对粉流方向、安装同轴度、壁面附着和清洁维护有明确要求。设计时不能只关注外观造型，而应把磨豆机出粉轨迹、接粉容器口径、筒体锥度、基座稳定性和打印件壁厚一起校核，才能让落粉更集中、残粉更易控制、使用过程更稳定。
