适配BA3-6909底盘的TM3-8424动力单元结构

　　在商用车底盘改装与专用作业设备集成领域，适配特定底盘的动力单元设计是决定整套设备落地实用性的核心环节，TM3-8424动力单元的三维结构设计，完全围绕BA3-6909系列载重底盘的安装边界展开，从前期测绘到结构定型全程贴合底盘原有布局逻辑，避免后期装车时出现干涉、配重失衡等工程问题。

　　从实际应用场景来看，该动力单元主要服务于搭载在BA3-6909底盘上的各类专用作业车辆，包括应急通讯保障车、移动电源作业车、野外工程抢修车等需要独立动力输出的车载设备场景，区别于底盘自带的行车动力系统，这套单元可以在车辆驻车状态下独立输出稳定动力，为上装的通讯中继设备、野外作业机具、应急供电系统提供持续的动力源，不需要启动车辆主发动机，既能够降低长时间怠速带来的燃油损耗与机件磨损，也能避免主发动机运行时的振动干扰上装精密设备的正常工作。

　　在功能特性设计上，这套动力单元采用集成化布局思路，将动力输出端、燃油供给接口、冷却回路固定位、控制模块安装座全部整合在统一的安装基座上，基座的连接孔位完全匹配BA3-6909底盘大梁的原有安装孔距，不需要对底盘大梁进行额外打孔焊接，现场安装时只需要通过配套的高强度连接螺栓就能完成固定，大幅降低现场改装的施工难度，也避免了后期改装对底盘结构强度造成的不可逆损伤。单元的动力输出轴采用同轴度校准设计，输出端预留了标准的法兰连接接口，可以直接匹配不同功率等级的发电机、液压泵等作业负载，不需要额外加装过渡传动机构，减少动力传递路径上的损耗，也能降低整套系统运行时的振动与噪音。

　　设计过程中充分考虑了底盘行驶时的复杂工况，整个单元的重心位置经过反复测算，最终落在底盘前后轴的载荷分配合理区间内，不会因为加装动力单元造成前后轴配重偏差过大，影响车辆的行驶操控稳定性与制动性能。单元的外围轮廓做了圆角避让处理，所有突出的管路接口、接线端子都设置在靠近底盘内侧的位置，避免车辆在复杂路况行驶时被飞溅的碎石、路边障碍物磕碰损坏。冷却系统的布置顺着车辆行驶的迎风方向设计，车辆行进时的自然气流可以直接带走散热器的热量，即使在驻车作业时，配套的电子散热风扇也能根据单元的工作温度自动调节转速，保证长时间高负载运行时的温度处于合理区间。

　　安装边界的设定上，整套单元的宽度控制在底盘两侧大梁的内侧空间内，不会超出车身原有的宽度范围，高度方向避开了底盘原有传动轴、排气管道、制动管路的布置路径，底部预留了足够的离地间隙，满足非铺装路面通行时的通过性要求，不会因为加装单元造成车辆通过角、离去角的大幅下降。燃油管路的接口直接对接底盘原车的燃油供给系统，不需要额外加装独立燃油箱，减少上装空间的占用，同时管路的走向全部沿着大梁内侧布置，采用专用的管卡固定，避免管路与金属部件长期摩擦出现破损漏油的风险。控制模块的安装位置设置在单元靠近车身外侧的一侧，预留了足够的操作空间，后期维护检修时不需要拆解周边其他部件就能直接接触到控制接口与检测点位，日常保养时的机油加注口、滤芯更换位置也都做了操作空间预留，不需要将整个单元从底盘上拆卸就能完成常规保养作业。

　　针对野外作业的复杂环境，单元的所有电气接口都采用密封式设计，防护等级满足雨天、扬尘环境下的使用要求，接线端子全部做了防松处理，避免车辆长期颠簸运行时出现接线松动接触不良的问题。基座的表面采用防腐喷涂处理，可以耐受野外环境下的潮湿、盐雾侵蚀，延长整套设备的使用寿命。在结构强度校核阶段，针对底盘行驶时的颠簸振动、急加速急减速的惯性冲击，都做了对应的结构加强处理，基座的受力部位采用加厚板材焊接，连接部位的螺栓全部采用防松锁紧结构，保证在全生命周期内不会出现结构开裂、连接松动的问题。

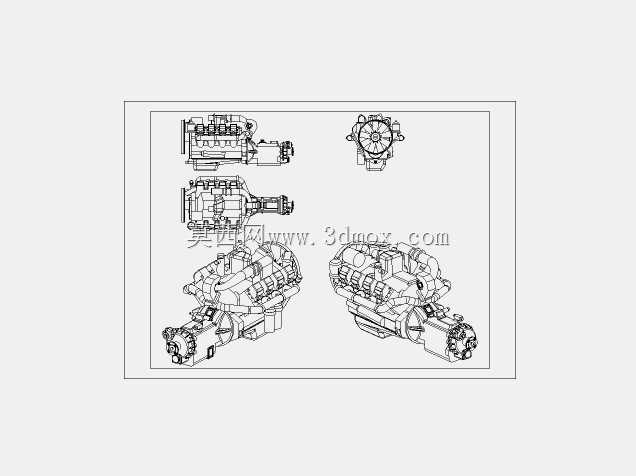

　　从三维建模的角度来看，这套模型完整还原了动力单元的所有外部结构与安装连接点位，每一处安装孔的位置、孔径大小、接口尺寸都和实物保持一致，结构设计师在做底盘上装整体布局时，可以直接调用这套模型进行装配干涉检查，提前预判安装过程中可能出现的空间冲突问题，减少后期现场改装时的设计变更工作量，也能为后续的管路布置、线路走向设计提供准确的空间参考。
