HBS860H混合伺服驱动器散热结构

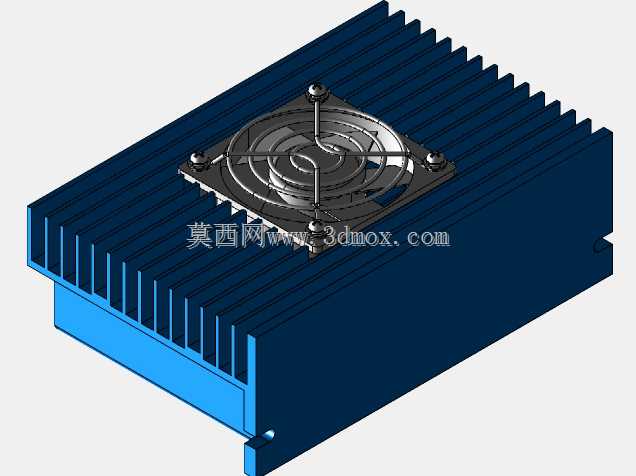

　　这套混合伺服驱动装置的三维结构，重点呈现的是驱动器本体与外置风冷散热组件的组合关系。在数控改造、小型自动化专机、点胶设备、送料机构以及多轴运动控制平台中，这类驱动单元常安装在电气柜内部或设备侧壁，承担闭环步进电机的电流调节、位置反馈接收与运动指令执行。与普通开环步进驱动器相比，混合伺服方案需要持续处理电机编码器回传信号，功率段工作时内部功率器件发热更集中，因此壳体外侧的散热齿、顶部风扇以及安装接触面，都成为结构设计中不能忽略的部分。

　　从外形边界看，主体采用长方体功率壳体，底部为蓝色基座区域，上部大面积布置平行散热鳍片。鳍片沿长度方向连续延伸，齿间留有均匀风道，风扇固定在散热齿顶面中央位置，工作时气流可沿鳍片间隙横向穿过，把功率管传导到铝壳上的热量带走。风扇外圈通过四角紧固件压装在散热面上，扇叶防护网与风扇框架一体表达，既避免线缆或异物进入旋转区域，也方便后期维护时整体拆换。对于三维建模人员来说，风扇并不只是外观件，它的外框尺寸、螺钉孔位、出线方向和与鳍片顶面的贴合高度，都会影响电气柜内的最小维护空间。

　　实际安装时，驱动器通常依靠底部或侧面固定孔锁定在安装板上，周围需要保留进风与出风距离。若多台驱动器并排布置，不能仅按壳体宽度排列，还要考虑热风排出后是否被相邻设备吸入；若柜内风道自上而下组织，顶部风扇的抽风方向应与柜体通风路径一致。模型中散热齿高度占整机比例较大，说明设计思路偏向被动散热面积与主动风冷叠加：低负载时依靠鳍片自然对流，高节拍、高扭矩输出场景下风扇启动，降低功率模块温升。这样的结构比全封闭壳体更适合持续往复运动、频繁启停的伺服步进应用。

　　结构细节上，散热鳍片采用等间距直齿形式，加工与压铸工艺都较容易实现，齿根与主壳体连接厚实，可减少热阻。底部蓝色区域对应接线、端子或控制板安装空间，外壳轮廓与上部散热器形成明确分层。风扇四角的固定点位置对称，装配时不需要区分复杂方向；防护网的圆形轮廓覆盖扇叶旋转范围，网条呈放射与环向组合，在模型中可用于检查干涉、开孔和安全距离。工程选型时，还要把电机相线、编码器线、电源输入线的折弯半径纳入布局，不能让线缆贴近风扇网罩，也不能遮挡散热齿入口。

　　在设备用途层面，该驱动单元常用于需要兼顾步进系统成本与伺服闭环稳定性的场合。例如雕刻机进给轴、包装线上的短行程推料轴、自动焊锡机平台、电子加工设备的移载机构，都可能使用这种混合伺服驱动。它不像大功率交流伺服那样依赖独立大散热器，也不像微型驱动板那样完全依赖柜内空气流动，而是把散热能力直接集成在驱动器外壳上，使单机安装更独立。结构设计师在整柜布置时，可依据该模型核对驱动器宽度、鳍片高度、风扇凸出量、底部接线空间以及固定孔落点，避免出现门板关闭干涉、线缆压在风扇上方、相邻设备热风短路等问题。

　　建模表达上，整机把功率壳体、散热鳍片、轴流风扇、防护网、安装螺钉和底部基座拆分成清晰的结构层级，便于在装配体中进行剖切、爆炸和干涉检查。鳍片数量多但规则，适合通过阵列特征建立；风扇组件可作为独立子装配，用于后期替换不同风量或厚度的产品；底部壳体则保留端子区和控制区的外部轮廓，为电气原理图接线与柜内布局提供参考。整体结构不追求复杂曲面，而强调热设计、安装边界和维护可达性，这也是工业驱动产品在三维设计阶段最需要落实的核心内容。
