弹簧压紧式搭扣锁具工业五金结构

　　该结构属于典型的弹簧压紧式搭扣，广泛用于工业箱体、设备检修门、工装夹具、车辆侧厢、机柜面板以及需要频繁开合的防护盖板。现场使用时，操作人员扳动U形拉手绕转轴翻转，拉手在越过死点后将锁钩拉紧，配合内部螺旋压缩弹簧提供持续预紧力，使被连接件在振动、冲击或温度变化条件下仍保持可靠贴合。与普通螺纹紧固相比，这种搭扣无需工具即可快速开启和闭合，检修节拍短，闭合状态直观，适合需要经常清理、换型或维护的工位。

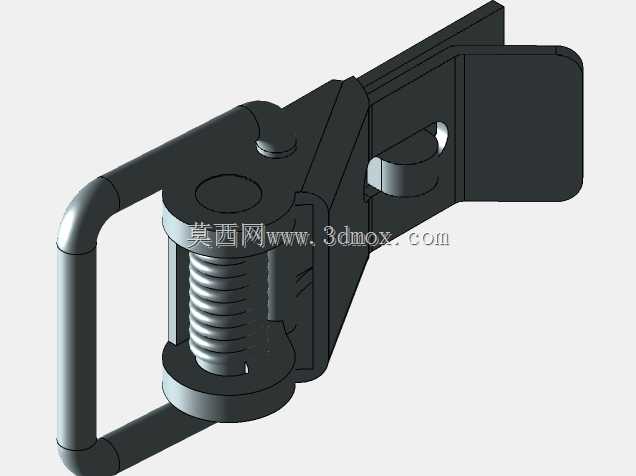

　　从功能分解看，机构主要由安装底板、铰接座、回转销轴、U形操作拉手、压缩弹簧、弹簧导向套以及锁钩配合面组成。底板承担与基体连接的任务，上面预留安装孔，可通过螺栓或铆钉固定在门板、侧板或焊接支架上。铰接座将操作力传递到底板，并限制拉手的转动轨迹；弹簧套在导向柱外侧，一端抵靠座体，另一端作用于活动压块，使锁合方向始终存在弹性压紧量。该弹性量能够补偿板材厚度公差、密封胶条压缩量以及长期使用后的磨损，避免硬连接造成的松动或异响。

　　设计思路上，搭扣采用偏心死点锁紧原理。拉手闭合末段时，铰接点连线越过临界位置，外力撤除后机构不会自行弹开；开启时则需主动扳动拉手，使转轴回到死点另一侧。弹簧并非单独承担锁止，而是提供压紧余量和缓冲，死点结构承担防松定位。这样的组合兼顾了操作手感与锁紧可靠性：弹簧力过小会导致门盖压不紧、密封失效；弹簧力过大则增加扳动阻力，并可能使薄板安装面变形。因此在三维建模时，需要重点检查弹簧自由长度、预压长度、工作行程以及拉手转角之间的关系，确保弹簧在全开和全闭位置均不并死、不脱落。

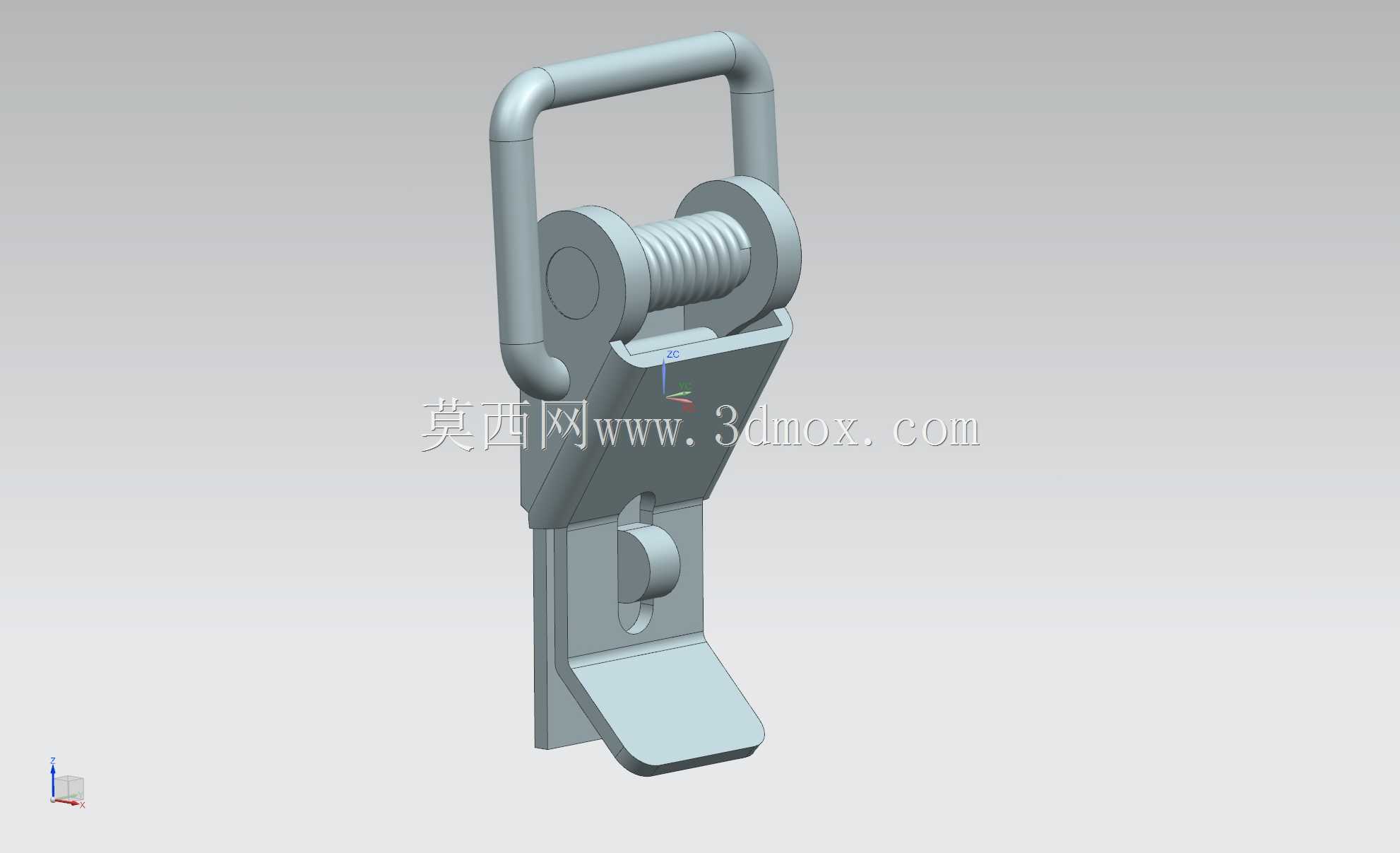

　　外形方面，零件整体呈长条状布置，底板为扁平安装面，上部铰接区域厚度较大，U形拉手向外侧弯折，形成便于手指或工具施力的空间。安装边界主要取决于底板孔距、锁钩中心高度以及拉手翻转半径。布局时应在搭扣周围保留扳手和手指活动空间，避免拉手与相邻筋板、管路、线束干涉；若用于门板，还需核对门缝隙、密封件压缩方向和锁钩咬合深度。锁钩通常安装在对应框架上，其钩口位置应与搭扣拉紧方向一致，咬合面建议设置足够接触长度，防止偏载时脱钩。

　　建模过程中，销轴与孔采用同轴约束，拉手与铰接座建立旋转副，弹簧按中心线装配并表达节距、外径、丝径和端圈磨平结构。底板折弯圆角、拉手弯管半径、加强筋和冲压缺口均应按钣金或焊接件工艺表达，避免出现无法加工的尖锐薄壁。受力校核可关注三处：一是底板安装孔周围的拉脱强度，二是销轴与铰接耳板的剪切和挤压，三是拉手弯角处的疲劳应力。对于振动较大的车载或移动设备场景，可增加防松卡簧、附加锁片或选用带自锁角度更深的死点位置。

　　实际选型时，不能只看外观尺寸，还要结合被压紧件的密封反力、门板刚度、开启频率和环境腐蚀条件。若用于户外机柜，应考虑镀锌、喷塑或不锈钢材质；若用于食品、医药设备，则表面处理需便于清洗，避免弹簧区域积存污物。该三维结构完整呈现了搭扣从安装、铰接、弹性压紧到死点锁止的空间关系，可用于五金件设计校核、设备门盖布局、装配干涉检查以及维修操作空间验证。
