聚丙烯薄膜X型安规电容器三维结构

　　在交流市电入口的电磁兼容滤波回路里，X类安规电容承担着跨接火线与零线、抑制差模干扰的关键作用，这类元件失效后不会产生触电风险，因此被广泛布置在电源板、充电器、工控驱动板、家电控制板以及通讯设备前端的滤波区段。本次建模对象为0.1μF、额定交流275V规格的聚丙烯薄膜X型电容器，端子中心间距设定为15.5mm，外形采用行业内常见的矩形包封块体结构，整体轮廓规整，棱角处做了微小的圆角过渡，还原了量产环氧包封元件的真实外观特征。

　　从实际装配场景出发，这类电容通常以卧式或立式方式插装在PCB板上，两个引出端子从本体同一侧伸出，对应板上两个间距15.5mm的安装孔。建模时优先锁定端子间距这一核心装配尺寸，再向外推导本体的长宽高边界：本体宽度需覆盖端子跨距并留出两侧包封余量，高度方向要匹配板卡周边元件的限高要求，厚度方向则保证薄膜卷绕芯子拥有足够的内部容纳空间。包封外壳的顶面与侧面为平整面，仅在边角处设置小圆弧，既符合环氧树脂灌封固化后的成型形态，也避免在整机布局干涉检查时出现尖锐棱边误判。

　　功能特性层面，金属化聚丙烯薄膜介质具备自愈特性，局部击穿后金属镀层会瞬间蒸发隔离故障点，让电容继续维持工作能力；跨接在L-N线之间的X电容配合共模电感、压敏电阻等元件，可把电网侧传入的高频差模噪声旁路滤除，降低后级开关电源的电磁辐射水平。建模过程中没有过度刻画内部薄膜卷绕层，而是把外观包封体、引出端子的相对位置、安装基准面作为表达重点——结构工程师在整机堆叠时，最需要的正是元件的占位轮廓、端子坐标和与周边壳体、散热片、接插件的安全间隙。

　　设计思路上，先以两个端子的轴线为定位基准建立装配骨架，端子直径按常规插件引脚尺寸设定，伸出本体底面的长度满足波峰焊穿板要求，引脚末端超出PCB背面的长度控制在可剪脚焊接的合理区间。本体底面与PCB表面预留微小间隙，避免灌封壳体直接压贴板面造成应力集中；本体侧面到相邻大功率电阻、电解电容的距离，要满足安规爬电距离要求，275V交流工况下的绝缘间隙在布局阶段就可借助该三维模型直接校核。

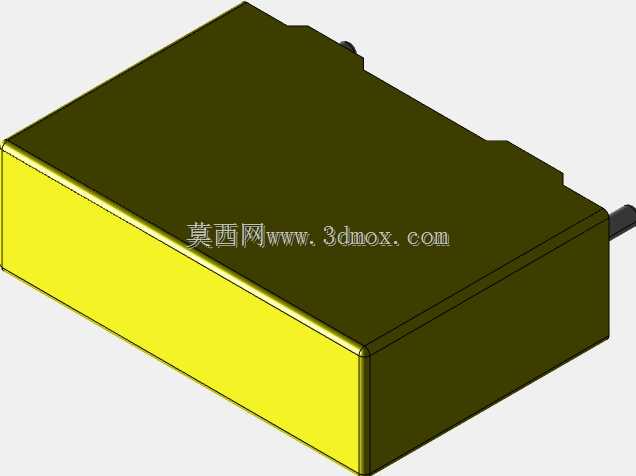

　　在通讯设备电源入口、台式仪器供电模块、小型变频器控制板这类空间紧凑的场景中，该电容的矩形块体可以紧贴PCB边缘布置，也可靠近接插件壳体安放，平整的顶面不会干涉上盖装配。模型呈现的黄黑分色外观对应包封体不同面的视觉区分，方便在装配评审时快速识别元件朝向；端子根部与包封体的衔接位置做了过渡凸台，还原实际元件引脚密封的结构细节，在做热应力仿真或振动疲劳分析时，该部位正是引脚受力的关键考核区域。

　　对于从事板卡结构设计、自动化插件产线调试的工程师而言，精准的三维外形可以直接导入整机装配体，完成干涉检查、自动插件机吸嘴路径规划、波峰焊治具开孔定位等工作；15.5mm的端子间距属于安规电容的标准跨距档位，选型替换时同规格不同品牌的产品外形尺寸偏差很小，依托该基准模型可快速完成兼容布局，无需反复对照二维规格书丈量空间，大幅提升电源类产品的结构设计效率。
